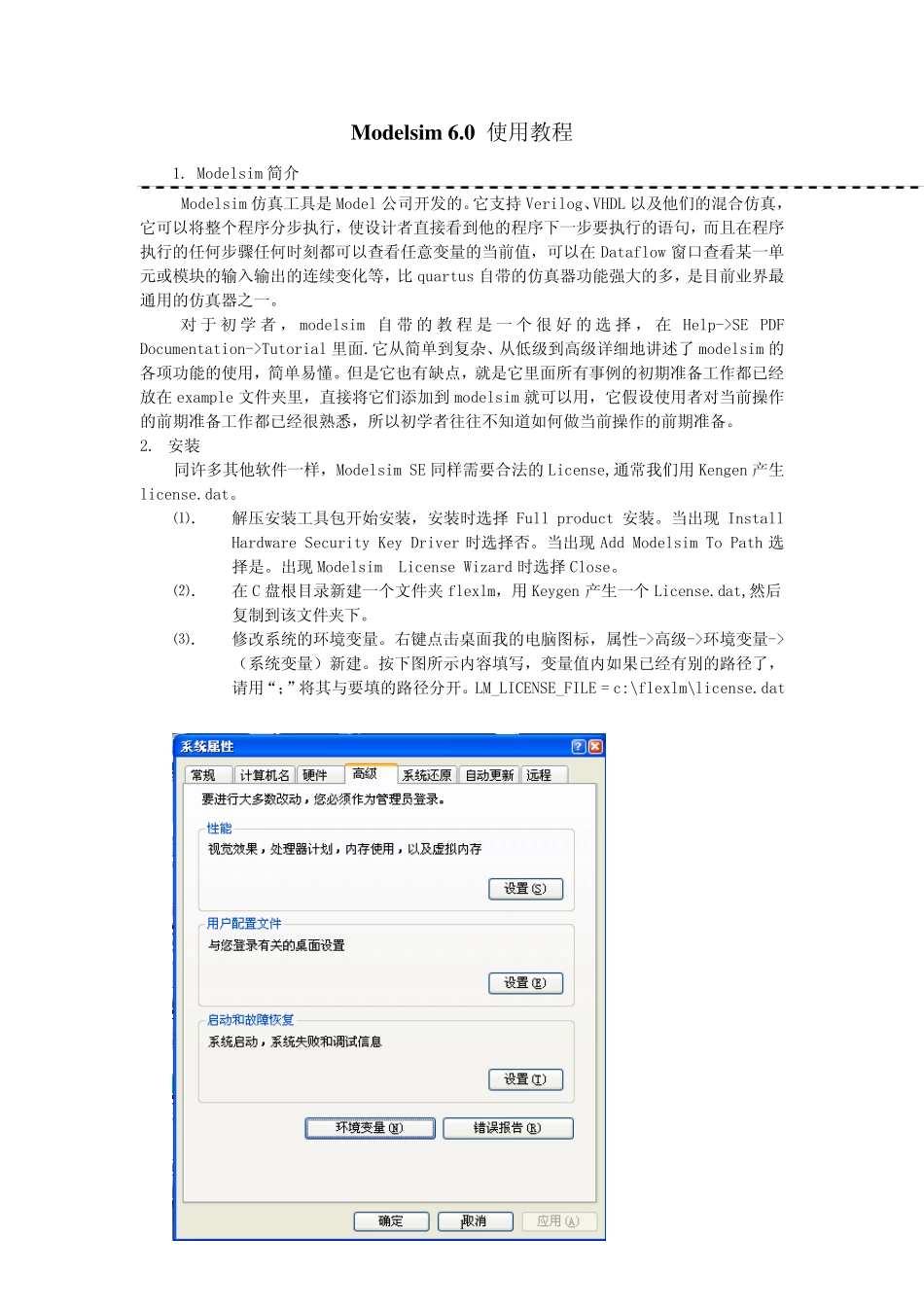

Modelsim 6.0 使 用 教 程 1. Modelsim 简 介 Modelsim 仿 真 工 具 是 Model 公 司 开 发 的 。它 支 持 Verilog、VHDL 以 及 他 们 的 混 合 仿 真 ，它 可 以 将 整 个 程 序 分 步 执 行 ， 使 设 计 者 直 接 看 到 他 的 程 序 下 一 步 要 执 行 的 语 句 ， 而 且 在 程 序执 行 的 任 何 步 骤 任 何 时 刻 都 可 以 查 看 任 意 变 量 的 当 前 值 ， 可 以 在Dataflow 窗 口 查 看 某 一 单元 或 模 块 的 输 入 输 出 的 连 续 变 化 等 ， 比 quartus 自 带 的 仿 真 器 功 能 强 大 的 多 ， 是 目 前 业 界 最通 用 的 仿 真 器 之 一 。 对 于 初 学 者 ， modelsim 自 带 的 教 程 是 一 个 很 好 的 选 择 ， 在Help->SE PDF Documentation->Tutorial 里 面 .它 从 简 单 到 复 杂 、 从 低 级 到 高 级 详 细 地 讲 述 了 modelsim 的各 项 功 能 的 使 用 ， 简 单 易 懂 。 但 是 它 也 有 缺 点 ， 就 是 它 里 面 所 有 事例的 初 期准备工 作都 已经放在 example 文件夹里 ， 直 接 将 它 们 添加到 modelsim 就 可 以 用 ， 它 假设 使 用 者 对 当 前 操作的 前 期准备工 作都 已经很 熟悉， 所 以 初 学 者 往往不知道如何 做当 前 操作的 前 期准备。 2. 安装 同许多 其他 软件一 样， Modelsim SE 同样需要 合 法的 License,通 常我们 用 Kengen 产生license.dat。 ⑴． 解压安装工 具 包开 始安装， 安装时 选 择Full product 安装。 当 出 现Install Hardware Security Key Driver 时 选 择 否。 当 出 现Add Modelsim To Path 选择 是 。 出 现Modelsim License Wizard 时 选 择 Close。 ⑵． 在 C 盘根目 录新建一 个 文件夹flexlm， 用 Keygen 产生一 个 License.dat,然后复 制到 该文件夹下 。 ⑶． 修改系统的 环境变 量 。 右键点 击桌面 我的 电脑图标， 属性->高 级 ->环境变 量 ->（系统变 量 ）新建。 按下 图所 示内容填写， 变 量 值 内如果已经有 别的 路径了 ，请用 “；”将 其与要 填的 路径分 开...
