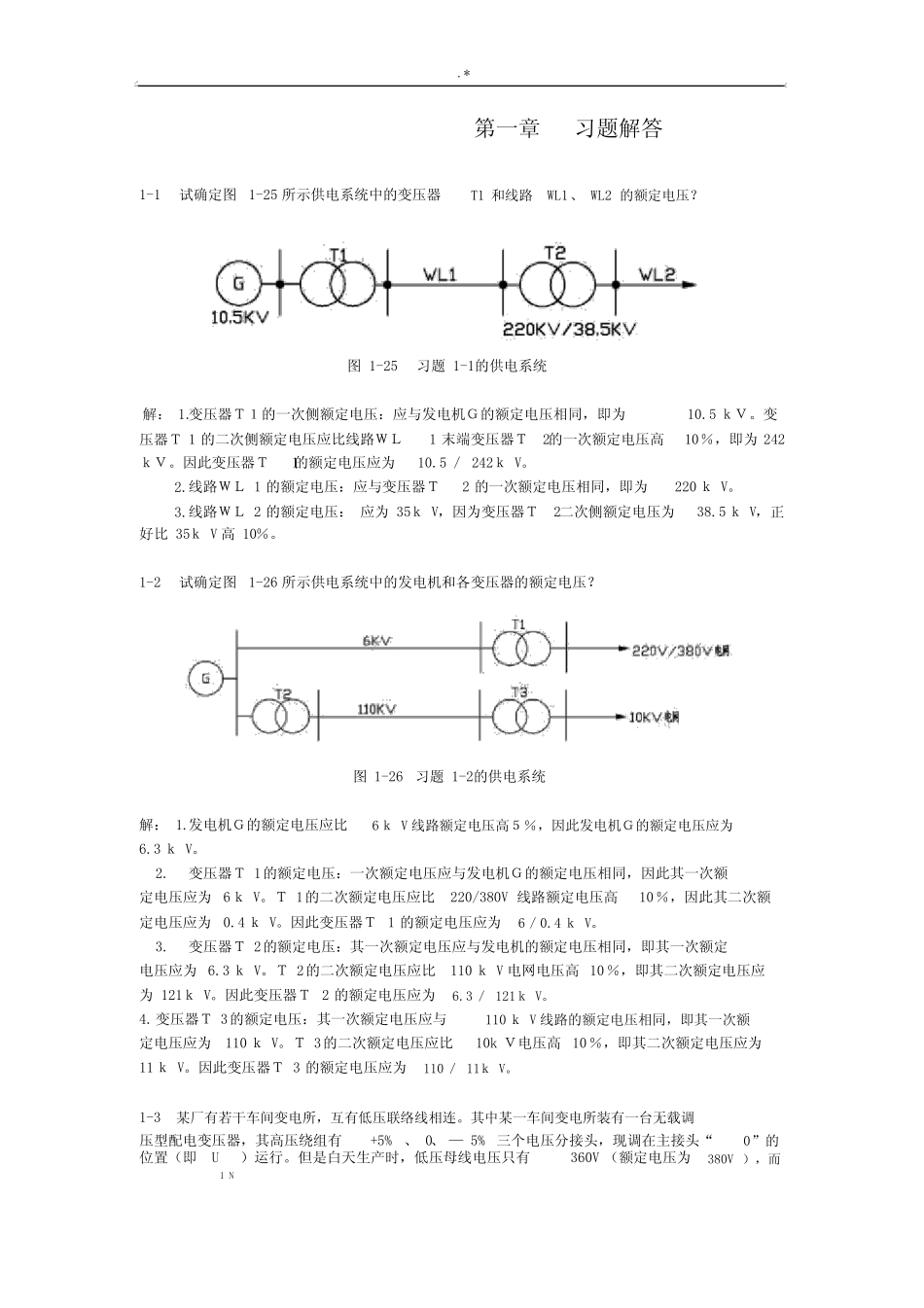

.* 《 工 厂 供 电 》 第 三 版 刘 介 才 主 编 课 后 习 题 解 答 2014 年 8 月 .* 第 一 章 习 题 解 答 1-1 试 确 定 图 1-25 所 示 供 电 系 统 中 的 变 压 器 T1 和 线 路 WL1、 WL2 的 额 定 电 压 ？ 图 1-25 习 题 1-1 的 供 电 系 统 解 ： 1. 变 压 器 Ｔ １ 的 一 次 侧 额 定 电 压 ： 应 与 发 电 机 Ｇ 的 额 定 电 压 相 同 ， 即 为 10.5 ｋ Ｖ 。 变 压 器 Ｔ 1 的 二 次 侧 额 定 电 压 应 比 线 路 Ｗ Ｌ 1 末 端 变 压 器 Ｔ 2 的 一 次 额 定 电 压 高 10％ ， 即 为 242 ｋ Ｖ 。 因 此 变 压 器 Ｔ 1 的 额 定 电 压 应 为 10.5 ／ 242ｋ V。 2. 线 路 Ｗ Ｌ 1 的 额 定 电 压 ： 应 与 变 压 器 Ｔ 2 的 一 次 额 定 电 压 相 同 ， 即 为 220 ｋ V。 3. 线 路 Ｗ Ｌ 2 的 额 定 电 压 ： 应 为 35ｋ V， 因 为 变 压 器 Ｔ 2 二 次 侧 额 定 电 压 为 38.5 ｋ V， 正 好 比 35ｋ V 高 10％ 。 1-2 试 确 定 图 1-26 所 示 供 电 系 统 中 的 发 电 机 和 各 变 压 器 的 额 定 电 压 ？ 图 1-26 习 题 1-2 的 供 电 系 统 解 ： 1. 发 电 机 Ｇ 的 额 定 电 压 应 比 6ｋ V 线 路 额 定 电 压 高 ５ ％ ， 因 此 发 电 机 Ｇ 的 额 定 电 压 应 为 6.3 ｋ V。 2. 变 压 器 Ｔ 1 的 额 定 电 压 ： 一 次 额 定 电 压 应 与 发 电 机 Ｇ 的 额 定 电 压 相 同 ， 因 此 其 一 次 额 定 电 压 应 为 6ｋ V。 Ｔ 1 的 二 次 额 定 电 压 应 比 220/380V 线 路 额 定 电 压 高 10％ ， 因 此 其 二 次 额 定 电 压 应 为 0.4 ｋ V。 因 此 变 压 器 Ｔ 1 的 额 定 电 压 应 为 6／ 0.4 ｋ V。 3. 变 压 器 Ｔ 2 的 额 定 电 压 ： 其 一 次 额 定 电 压 应 与 发 电 机 的 额 定 电 压 相 同 ， 即 其 一 次 额 定 电 压 应 为 6.3 ｋ V。 Ｔ 2 的 二 次 额 定 电 压 应 比 110 ｋ V 电 网 电 压 高 ...
