中考物理电路类问题(大题培优-易错-难题)附答案VIP免费

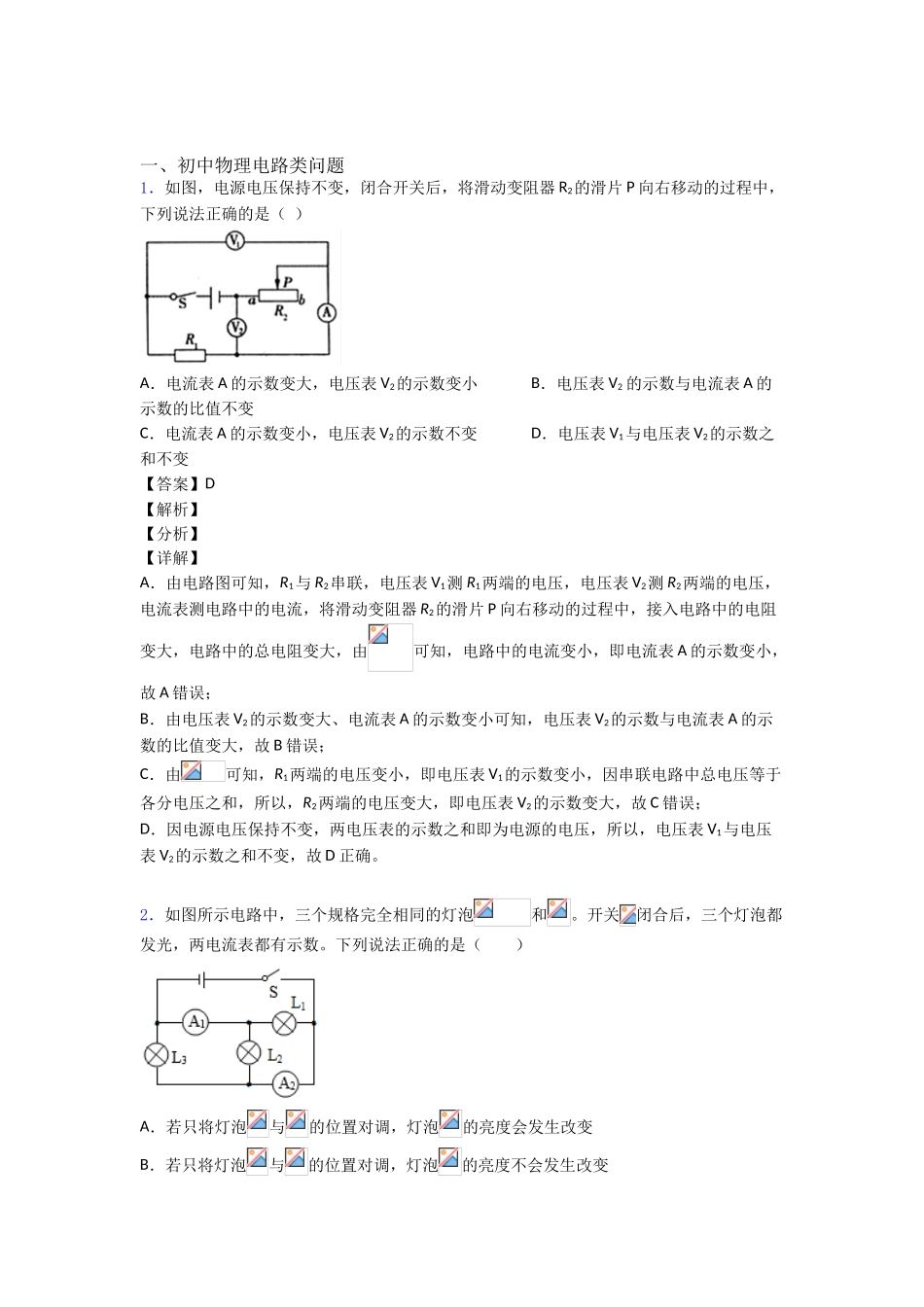

中考物理电路类问题(大题培优-易错-难题)附答案_第1页
1/15
中考物理电路类问题(大题培优-易错-难题)附答案_第2页
2/15
中考物理电路类问题(大题培优-易错-难题)附答案_第3页
3/15
一、初中物理电路类问题1.如图,电源电压保持不变,闭合开关后,将滑动变阻器 R2的滑片 P 向右移动的过程中,下列说法正确的是( )A.电流表 A 的示数变大,电压表 V2的示数变小B.电压表 V2 的示数与电流表 A 的示数的比值不变C.电流表 A 的示数变小,电压表 V2的示数不变D.电压表 V1与电压表 V2的示数之和不变【答案】D【解析】【分析】【详解】A.由电路图可知,R1与 R2串联,电压表 V1测 R1两端的电压,电压表 V2测 R2两端的电压,电流表测电路中的电流,将滑动变阻器 R2的滑片 P 向右移动的过程中,接入电路中的电阻变大,电路中的总电阻变大,由可知,电路中的电流变小,即电流表 A 的示数变小,故 A 错误;B.由电压表 V2 的示数变大、电流表 A 的示数变小可知,电压表 V2的示数与电流表 A 的示数的比值变大,故 B 错误;C.由可知,R1两端的电压变小,即电压表 V1的示数变小,因串联电路中总电压等于各分电压之和,所以,R2两端的电压变大,即电压表 V2的示数变大,故 C 错误;D.因电源电压保持不变,两电压表的示数之和即为电源的电压,所以,电压表 V1与电压表 V2的示数之和不变,故 D 正确。2.如图所示电路中,三个规格完全相同的灯泡和。开关闭合后,三个灯泡都发光,两电流表都有示数。下列说法正确的是( )A.若只将灯泡与的位置对调,灯泡的亮度会发生改变B.若只将灯泡与的位置对调,灯泡的亮度不会发生改变C.若用电压表分别替换电流表,电压表的示数比的大D.若用电压表分别替换电流表,三个灯泡的亮度会相同【答案】BD【解析】【分析】本题考查串、并联电路的特点。【详解】AB.由电路图可知,三个灯泡并联,由于三个灯泡规格相同,根据并联电路的电流特点,则通过三个灯泡的电流也相同,所以无论怎么调换灯泡的位置,其电流都不变,则亮度也不变,故 A 不正确,B 正确;CD.若用电压表替换电流表,则三个灯泡变成串联连接,根据串联电路的电流特点,则通过三个灯泡的电流相等,因为三个灯泡规格相同,则三个灯泡的亮度一样,而 V1测灯 L1、L2的总电压,V2测灯 L1、L2的总电压,所以每个灯泡两端的电压相等,那么测得的电压相等,故 C 不正确,D 正确。故选 BD。3.几位同学学习了欧姆定律后,根据 I=,导出了 R=.于是他们提出了以下几种看法,你认为正确的是A.导体电阻的大小跟通过导体中的电流成反比B.导体电阻的大小跟加在导体两端的电压成正比C.导体...
