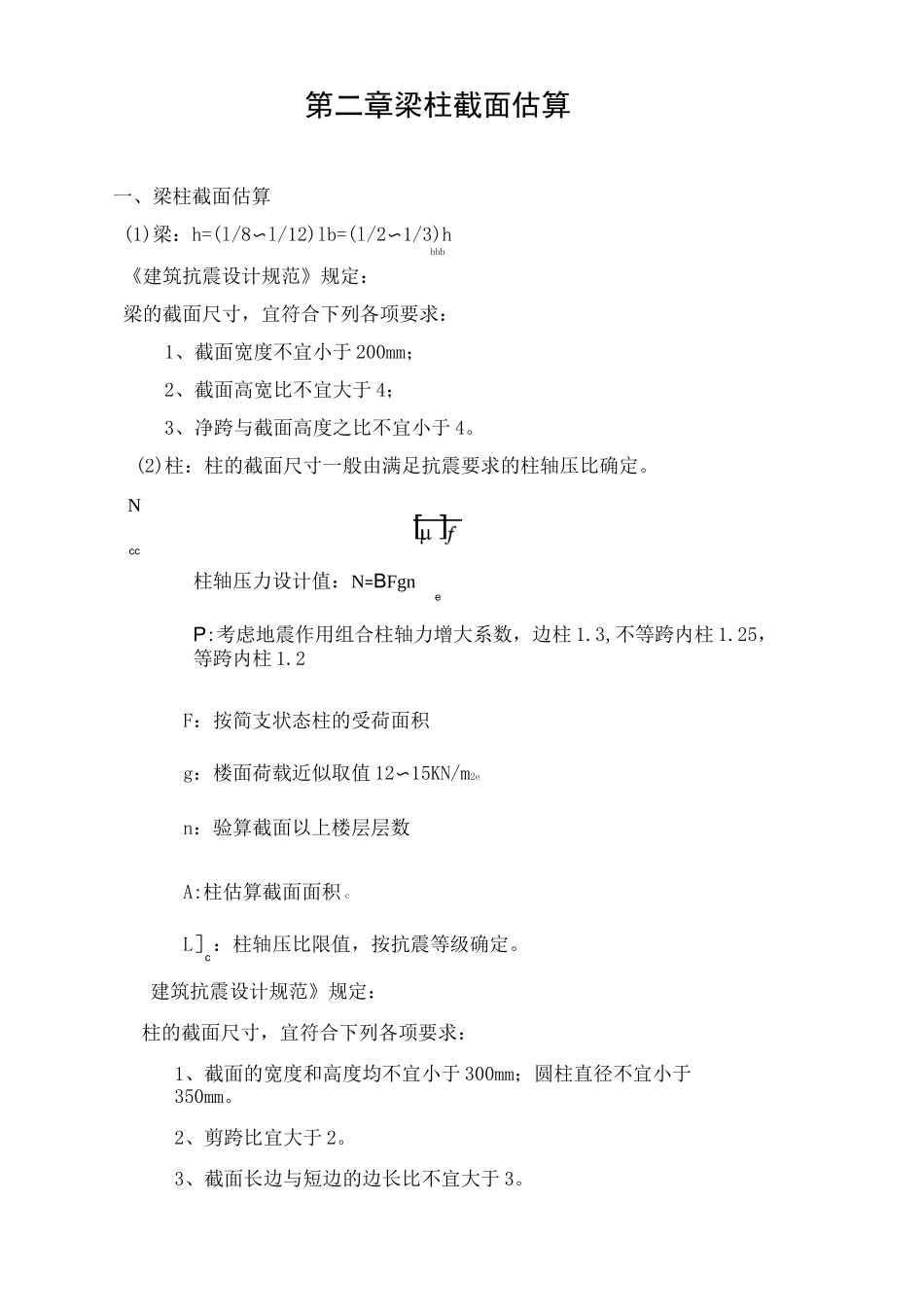

第二章梁柱截面估算一、梁柱截面估算(1)梁：h=(l/8〜l/12)lb=(l/2〜1/3)hbbb《建筑抗震设计规范》规定：梁的截面尺寸，宜符合下列各项要求：1、截面宽度不宜小于 200mm；2、截面高宽比不宜大于 4；3、净跨与截面高度之比不宜小于 4。(2)柱：柱的截面尺寸一般由满足抗震要求的柱轴压比确定。Ncc柱轴压力设计值：N=BFgneP:考虑地震作用组合柱轴力增大系数，边柱 1.3,不等跨内柱 1.25，等跨内柱 1.2F：按简支状态柱的受荷面积g：楼面荷载近似取值 12〜15KN/m2en：验算截面以上楼层层数A:柱估算截面面积 cL］：柱轴压比限值，按抗震等级确定。c建筑抗震设计规范》规定：柱的截面尺寸，宜符合下列各项要求：1、截面的宽度和高度均不宜小于 300mm；圆柱直径不宜小于350mm。2、剪跨比宜大于 2。3、截面长边与短边的边长比不宜大于 3。_3.44x105mm2二、柱网尺寸,层高和梁柱截面尺寸的确定1、框架结构柱网布置图图 2.1 柱网布置图2.计算高度确定计算简图中的杆件以计算轴线表示，柱取截面形心线，梁取截面形心线框架计算高度：除底层外的其余各层都取建筑层高。底层高度取基础顶面到二层楼面梁顶的距离，框架梁的跨度取柱轴线之间的距离。3、梁柱界面尺寸的确定(1)柱中柱的截面估算按中柱的负荷面积估算底层柱的轴力：恒载 12x0.5x0.5x(7.8+7.2)x(7.8+3.0)x5=2430kN活载 2x0.5x0.5x(7.8+7.2)x(7.8+3.0)x5=405kN估算柱轴力设计值 N 二 1.2x2430+1.4x405 二 3483kNv1.2N_1.2x3483x103［卩］f0.85x14.3cc中柱的截面尺寸为 600mmx600mm边柱的截面估算：1 轴：按边柱的负荷面积估算底层柱的轴力恒载 12x0.5x7.2x0.5x(8.0+3.0)x5=1188kN_2.55x105mm2_9.98x105mm21)h(1 别_(2)x650216.7mm~325mm活载 2x0.5x7.2x0.5x(8.0+3.0)x5=198kN1.3N1.3x(1.2x1188+1.4x198)x103Ac>l==1.68x105mm2g」f0.85x14.3cc边柱的截面尺寸为 600mmx600mmA 轴：按边柱的负荷面积估算底层柱的轴力：恒载 12x0.5x&0x(3.6+3.9)x5 二 1800kN活载 2x0.5x&0x(3.6+3.9)x5 二 300kN1.3N_1.3x(1.2x1800+1.4x300)x103［卩」f0.85x14.3cc边柱的截面尺寸为 600mmx600mm 角柱的截面估算：按角柱的负荷面积估算底层柱的轴力恒载活载12x0.5x7.8x3.6x5_842.4kN2x0.5x7.8x3.6x5_140.4kN估算柱轴力设计值 N_1.2x842.4+1.4x140.4_1010.88kNv1.3N_1.3x1010.88x103［卩」f0.85x14.3__cc考虑角柱受作用复杂等因素，暂取角柱截面尺寸为 600mmx600mm2）梁① 纵向框架梁 1（...
