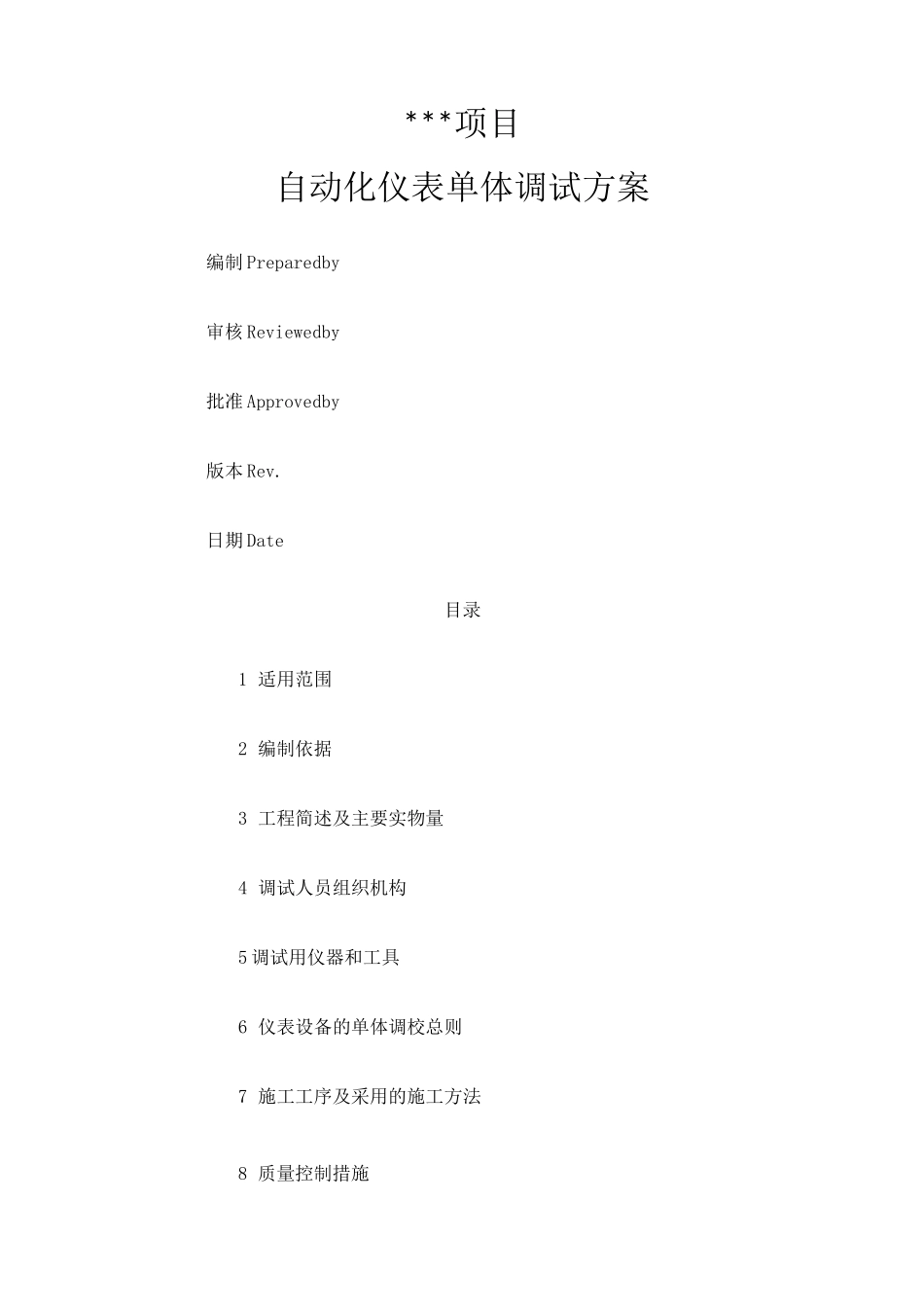

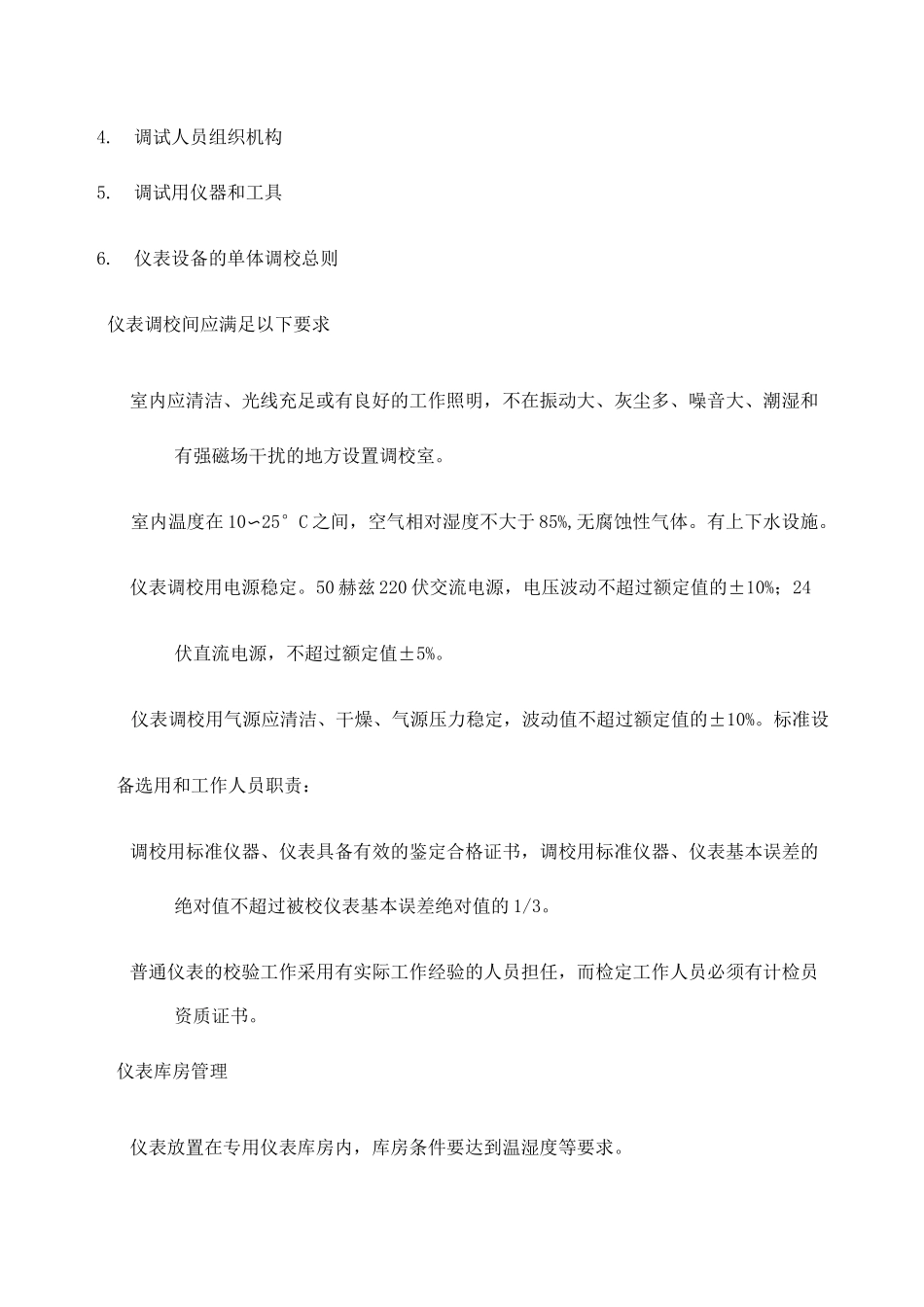

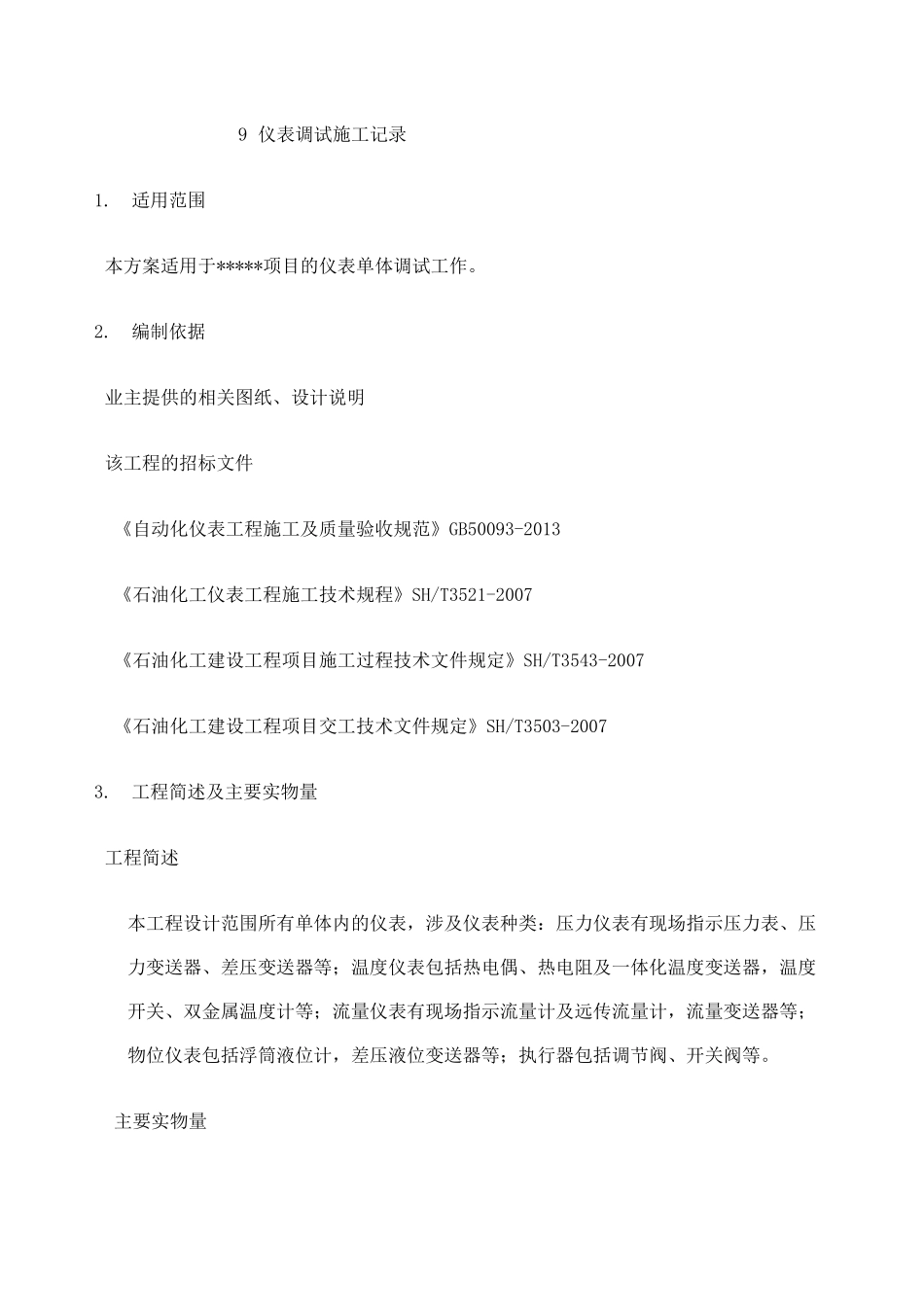

***项目自动化仪表单体调试方案编制 Preparedby审核 Reviewedby批准 Approvedby版本 Rev.日期 Date目录1 适用范围2 编制依据3 工程简述及主要实物量4 调试人员组织机构5 调试用仪器和工具6 仪表设备的单体调校总则7 施工工序及采用的施工方法8 质量控制措施9 仪表调试施工记录1.适用范围本方案适用于*****项目的仪表单体调试工作。2.编制依据业主提供的相关图纸、设计说明该工程的招标文件《自动化仪表工程施工及质量验收规范》GB50093-2013《石油化工仪表工程施工技术规程》SH/T3521-2007《石油化工建设工程项目施工过程技术文件规定》SH/T3543-2007《石油化工建设工程项目交工技术文件规定》SH/T3503-20073.工程简述及主要实物量工程简述本工程设计范围所有单体内的仪表，涉及仪表种类：压力仪表有现场指示压力表、压力变送器、差压变送器等；温度仪表包括热电偶、热电阻及一体化温度变送器，温度开关、双金属温度计等；流量仪表有现场指示流量计及远传流量计，流量变送器等；物位仪表包括浮筒液位计，差压液位变送器等；执行器包括调节阀、开关阀等。主要实物量4.调试人员组织机构5.调试用仪器和工具6.仪表设备的单体调校总则仪表调校间应满足以下要求室内应清洁、光线充足或有良好的工作照明，不在振动大、灰尘多、噪音大、潮湿和有强磁场干扰的地方设置调校室。室内温度在 10〜25°C 之间，空气相对湿度不大于 85%,无腐蚀性气体。有上下水设施。仪表调校用电源稳定。50 赫兹 220 伏交流电源，电压波动不超过额定值的±10%；24伏直流电源，不超过额定值±5%。仪表调校用气源应清洁、干燥、气源压力稳定，波动值不超过额定值的±10%。标准设备选用和工作人员职责：调校用标准仪器、仪表具备有效的鉴定合格证书，调校用标准仪器、仪表基本误差的绝对值不超过被校仪表基本误差绝对值的 1/3。普通仪表的校验工作采用有实际工作经验的人员担任，而检定工作人员必须有计检员资质证书。仪表库房管理仪表放置在专用仪表库房内，库房条件要达到温湿度等要求。仪表到货后要根据施工图规格表认真核对其型号、规格及材质，检查仪表所带附件齐全、外观完好无损，包括出厂合格证及安装使用说明书等有关资料。所有仪表放置必需采取必要的防护措施。对有特殊要求的仪表设备，放置时严格按说明书进行。按区域划分成“待检区”“合格区”“和”“不合格区”，禁止仪表混放。仪表出库时首先要对仪表外观进行检查:检查外观有无变形、损坏、零...
