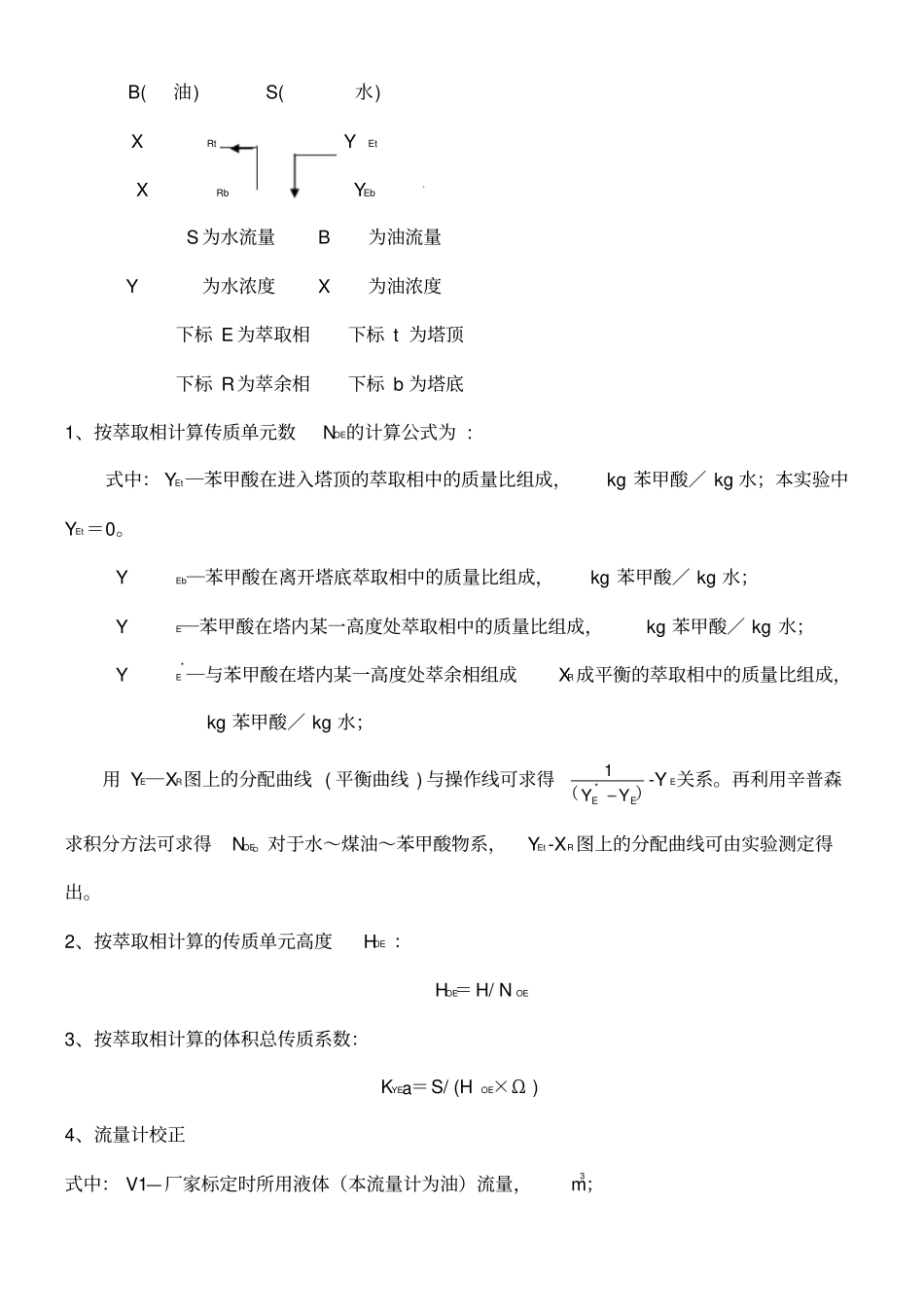

实验日期成绩同组人×××（ 2）、×××（ 3）、×××（ 4）、×××（ 5）、×××（ 6）闽南师范大学应用化学专业实验报告题目： 桨叶式萃取塔实验12 应化 1 ×× 12060001 ×× B1 组0 前言实验目的： 1、了解脉冲填料萃取塔的结构和特点；2、熟悉萃取操作的工艺流程，掌握液 - 液萃取装置操作方法；3、掌握脉冲填料萃取塔性能的测定方法；4、了解填料萃取塔传质效率的强化方法。[1] 实验原理：萃取是分离液体混合物的一种常用操作，其工作原理是在待分离的混合液中加入与之不互溶（或部分相溶）的萃取剂，形成共存的两个液相，并利用原溶剂与萃取剂对原混合液中各组分的溶解度的差异，使原溶液中的组分得到分离。桨叶式旋转萃取塔也是一种外加能量的萃取设备。在塔内由环行隔板将塔分成若干段，每段的旋转轴上装设有桨叶。在萃取过程中由于桨叶的搅动，增加了分散相的分散程度，促进了相际接触表面积的更新与扩大。隔板的作用在一定程度上抑制了轴向返混，因而桨叶式旋转萃取塔的效率较高。桨叶转速若太高，也会导致两相乳化，难以分相。本实验以水为萃取剂，从煤油中萃取苯甲酸。水相为萃取相 ( 用字母 E 表示，本实验又称连续相、重相) 。煤油相为萃余相 ( 用字母R 表示，本实验中又称分散相、轻相 )。轻相入口处，苯甲酸在煤油中的浓度应保持在0.0015-0.0020(kg苯甲酸／ kg 煤油 )之间为宜。轻相由塔底进入，作为分散相向上流动，经塔顶分离段分离后由塔顶流出；重相由塔顶进入作为连续相向下流动至塔底经π 形管流出；轻重两相在塔内呈逆向流动。在萃取过程中，苯甲酸部分地从萃余相转移至萃取相。萃取相及萃余相进出口浓度由容量分析法测定。考虑水与煤油是完全不互溶的，且苯甲酸在两相中的浓度都很低，可认为在萃取过程中两相液体的体积流量不发生变化。 B(油) S(水) XRt YEt XRbYEbS 为水流量 B为油流量 Y为水浓度 X为油浓度下标 E 为萃取相下标 t 为塔顶下标 R为萃余相下标 b 为塔底1、按萃取相计算传质单元数NOE的计算公式为 : 式中： YEt─苯甲酸在进入塔顶的萃取相中的质量比组成，kg 苯甲酸／ kg 水；本实验中YEt＝0。 YEb─苯甲酸在离开塔底萃取相中的质量比组成，kg 苯甲酸／ kg 水； YE─苯甲酸在塔内某一高度处萃取相中的质量比组成，kg 苯甲酸／ kg 水； YE*─与苯甲酸在塔内某一高度处萃余相组成XR成平衡的萃取相中的质量比组成，kg 苯甲酸／ kg 水；...
