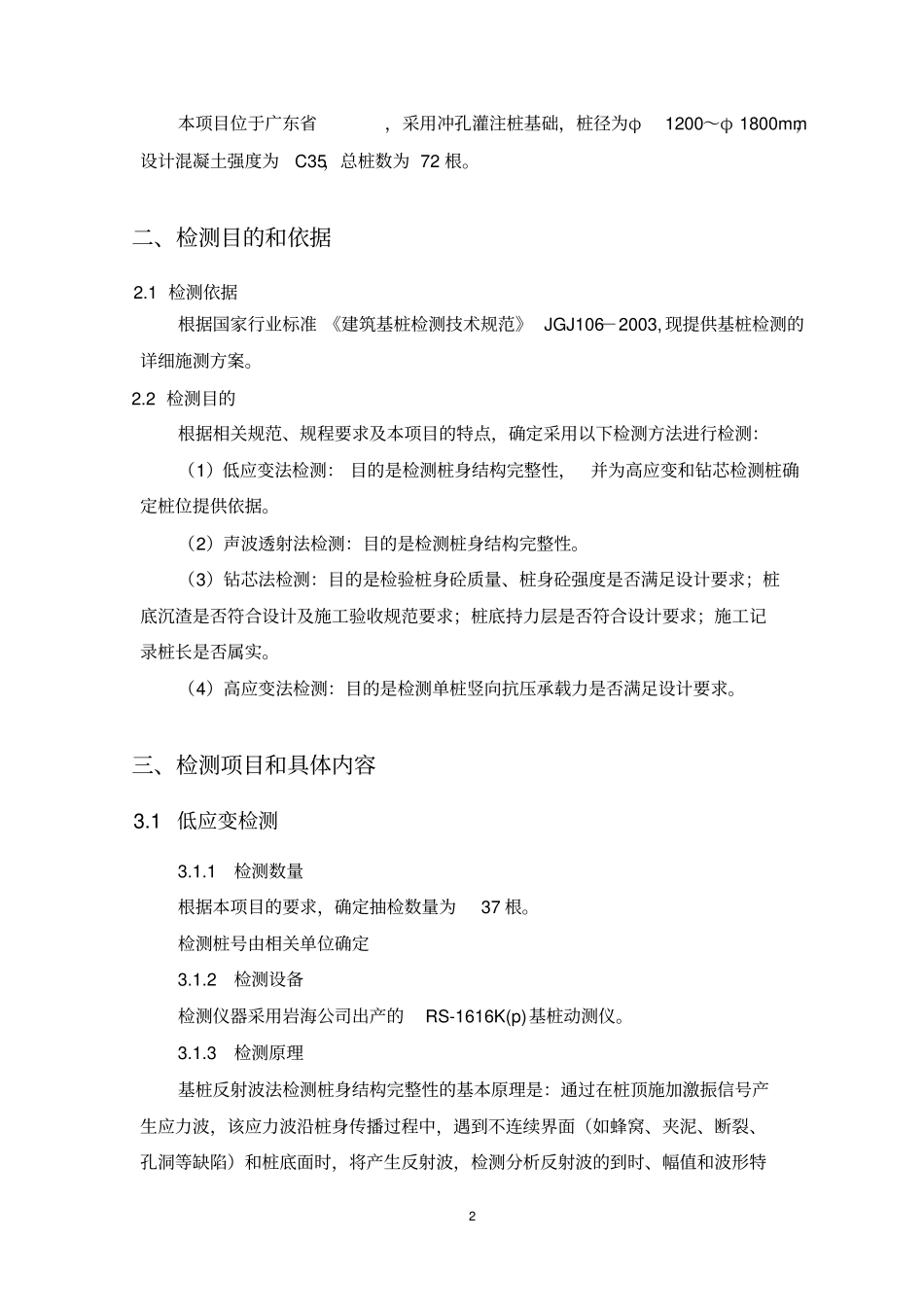

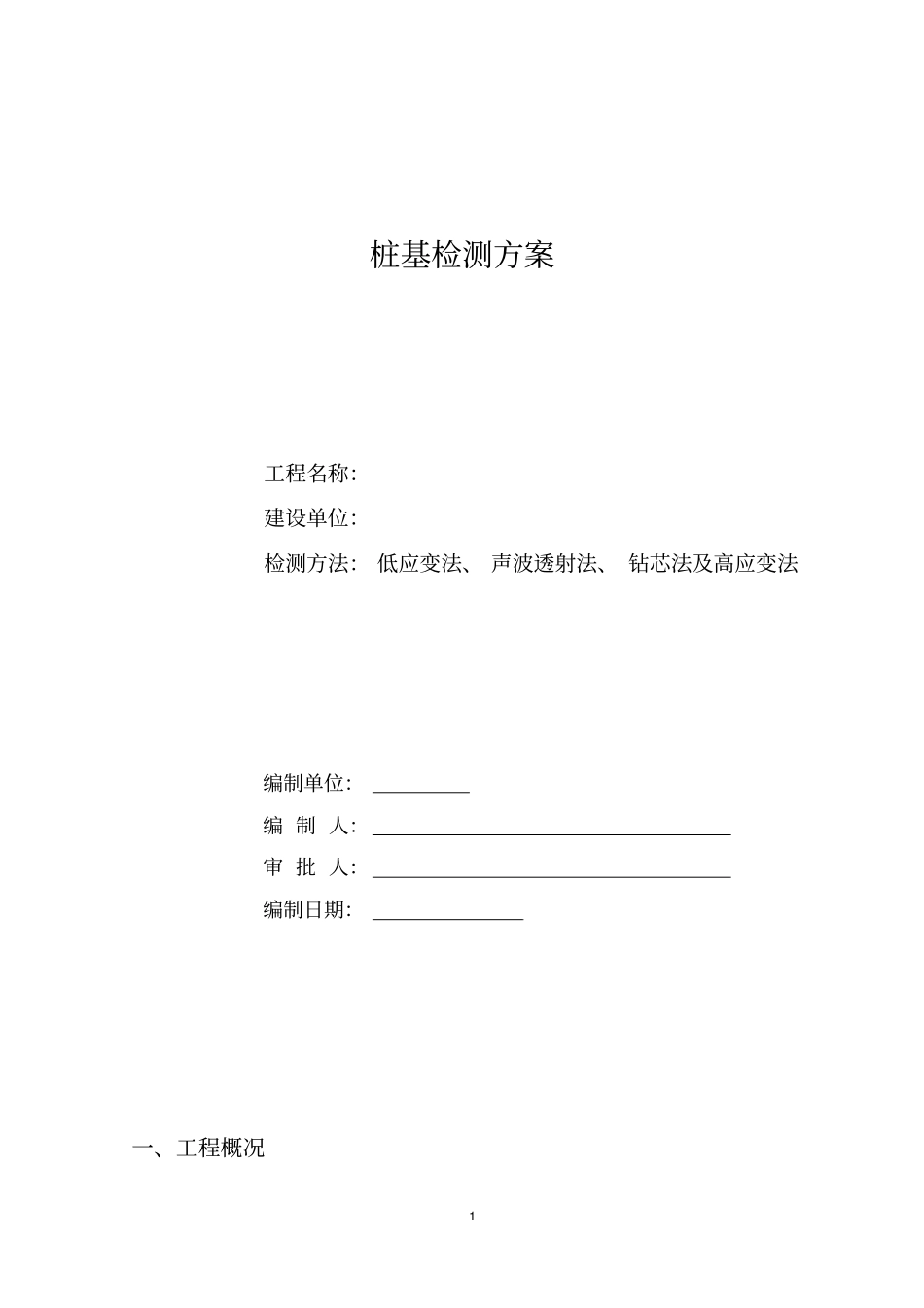

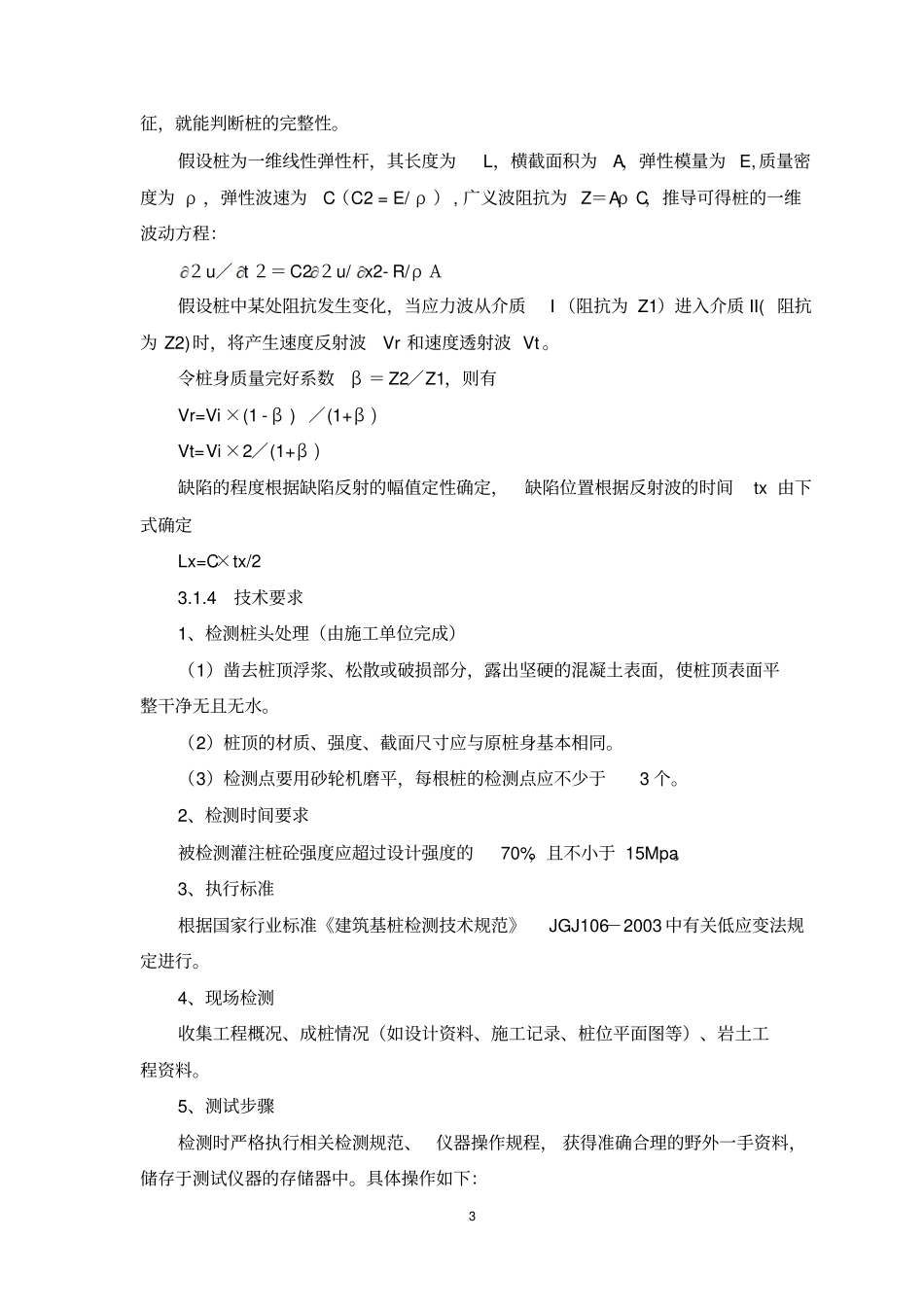

1 桩基检测方案工程名称:建设单位:检测方法: 低应变法、 声波透射法、 钻芯法及高应变法编制单位:编 制 人:审 批 人:编制日期:一、工程概况2 本项目位于广东省,采用冲孔灌注桩基础,桩径为φ1200~φ 1800mm,设计混凝土强度为C35,总桩数为 72 根。二、检测目的和依据2.1 检测依据根据国家行业标准 《建筑基桩检测技术规范》 JGJ106-2003, 现提供基桩检测的详细施测方案。2.2 检测目的根据相关规范、规程要求及本项目的特点,确定采用以下检测方法进行检测:(1)低应变法检测: 目的是检测桩身结构完整性,并为高应变和钻芯检测桩确定桩位提供依据。(2)声波透射法检测:目的是检测桩身结构完整性。(3)钻芯法检测:目的是检验桩身砼质量、桩身砼强度是否满足设计要求;桩底沉渣是否符合设计及施工验收规范要求;桩底持力层是否符合设计要求;施工记录桩长是否属实。(4)高应变法检测:目的是检测单桩竖向抗压承载力是否满足设计要求。三、检测项目和具体内容3.1 低应变检测3.1.1 检测数量根据本项目的要求,确定抽检数量为37 根。检测桩号由相关单位确定3.1.2 检测设备检测仪器采用岩海公司出产的RS-1616K(p)基桩动测仪。3.1.3 检测原理基桩反射波法检测桩身结构完整性的基本原理是:通过在桩顶施加激振信号产生应力波,该应力波沿桩身传播过程中,遇到不连续界面(如蜂窝、夹泥、断裂、孔洞等缺陷)和桩底面时,将产生反射波,检测分析反射波的到时、幅值和波形特3 征,就能判断桩的完整性。假设桩为一维线性弹性杆,其长度为L,横截面积为A,弹性模量为 E, 质量密度为 ρ ,弹性波速为C(C2 = E/ ρ ) , 广义波阻抗为 Z=Aρ C,推导可得桩的一维波动方程:2u/ t 2= C2 2u/ x2- R/ρ A假设桩中某处阻抗发生变化,当应力波从介质I (阻抗为 Z1)进入介质 II( 阻抗为 Z2)时,将产生速度反射波Vr 和速度透射波 Vt 。令桩身质量完好系数β = Z2/Z1,则有Vr=Vi ×(1 - β ) /(1+β )Vt=Vi ×2/(1+β )缺陷的程度根据缺陷反射的幅值定性确定,缺陷位置根据反射波的时间tx 由下式确定Lx=C×tx/23.1.4 技术要求1、检测桩头处理(由施工单位完成)(1)凿去桩顶浮浆、松散或破损部分,露出坚硬的混凝土表面,使桩顶表面平整干净无且无水。(2)桩顶的材质、强度、截面尺寸应与原桩身基本相同。(3)检测点要用砂轮机磨平,每根桩的检测点应不少于3 个。2、检测...
