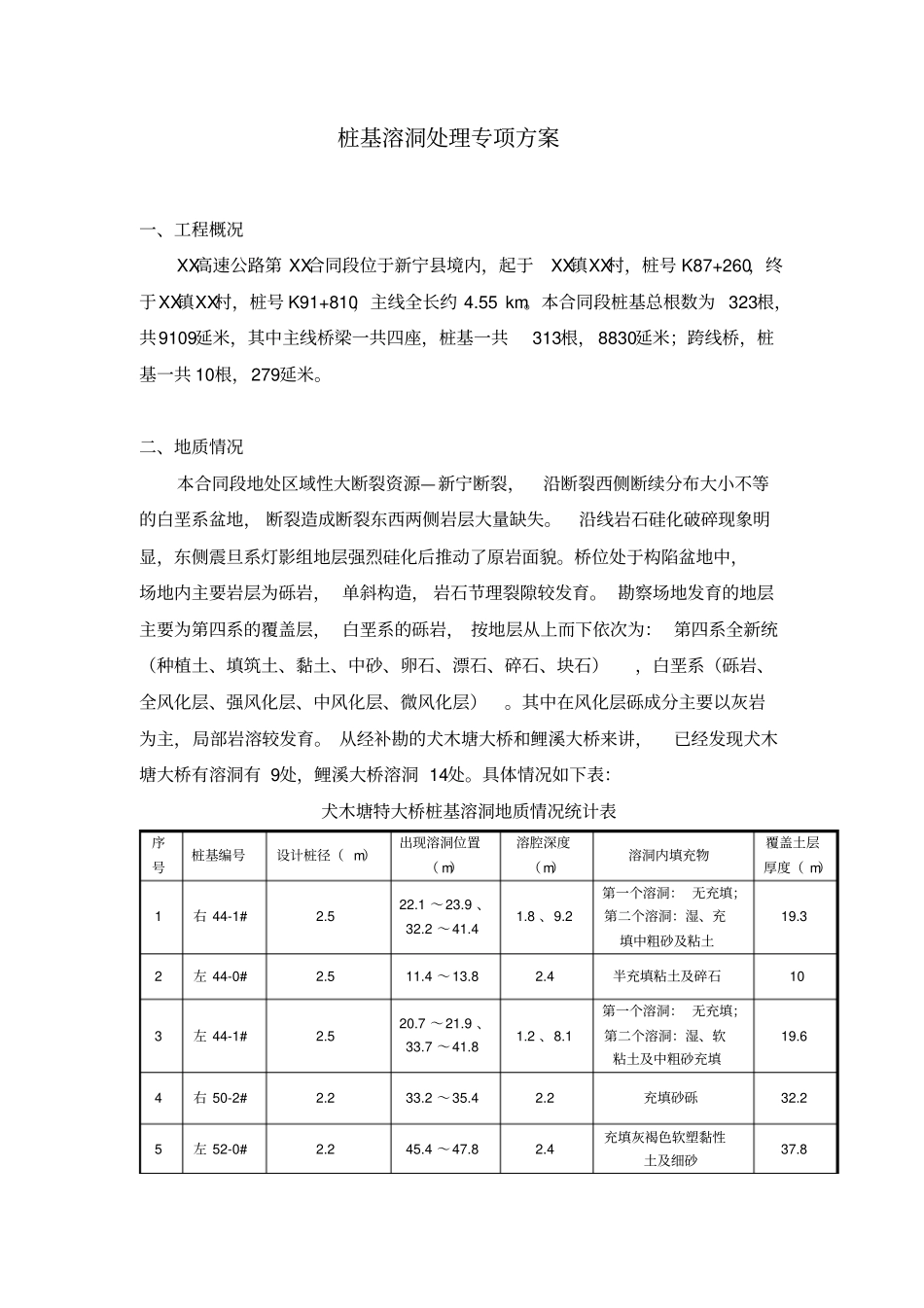

桩基溶洞处理专项方案一、工程概况XX高速公路第 XX合同段位于新宁县境内，起于XX镇XX村，桩号 K87+260，终于XX镇XX村，桩号 K91+810，主线全长约 4.55 km。本合同段桩基总根数为 323根，共9109延米，其中主线桥梁一共四座，桩基一共313根， 8830延米；跨线桥，桩基一共 10根，279延米。二、地质情况本合同段地处区域性大断裂资源—新宁断裂，沿断裂西侧断续分布大小不等的白垩系盆地， 断裂造成断裂东西两侧岩层大量缺失。沿线岩石硅化破碎现象明显，东侧震旦系灯影组地层强烈硅化后推动了原岩面貌。桥位处于构陷盆地中，场地内主要岩层为砾岩， 单斜构造， 岩石节理裂隙较发育。 勘察场地发育的地层主要为第四系的覆盖层， 白垩系的砾岩， 按地层从上而下依次为： 第四系全新统（种植土、填筑土、黏土、中砂、卵石、漂石、碎石、块石），白垩系（砾岩、全风化层、强风化层、中风化层、微风化层）。其中在风化层砾成分主要以灰岩为主，局部岩溶较发育。 从经补勘的犬木塘大桥和鲤溪大桥来讲，已经发现犬木塘大桥有溶洞有 9处，鲤溪大桥溶洞 14处。具体情况如下表：犬木塘特大桥桩基溶洞地质情况统计表序号桩基编号设计桩径（ m）出现溶洞位置（ m）溶腔深度（m）溶洞内填充物覆盖土层厚度（ m）1 右 44-1# 2.5 22.1 ～23.9 、32.2 ～41.4 1.8 、9.2 第一个溶洞： 无充填；第二个溶洞：湿、充填中粗砂及粘土19.3 2 左 44-0# 2.5 11.4 ～13.8 2.4 半充填粘土及碎石10 3 左 44-1# 2.5 20.7 ～21.9 、33.7 ～41.8 1.2 、8.1 第一个溶洞： 无充填；第二个溶洞：湿、软粘土及中粗砂充填19.6 4 右 50-2# 2.2 33.2 ～35.4 2.2 充填砂砾32.2 5 左 52-0# 2.2 45.4 ～47.8 2.4 充填灰褐色软塑黏性土及细砂37.8 6 右 53-1# 2.2 22.7 ～28.8 6.1 充填褐黄色、 褐红色，泥砂砾石，呈软塑状19.3 7 左 46-1# 2.2 20～21.5 1.5 湿、粘土、中粗砂及少量卵石充填17.8 8 左 56-1# 2 36.3 ～38 1.7 湿、粘土、角砾及碎石28.4 9 右 56-2# 2 22.9 ～24.9 2 湿、粘土及碎石充填18.5 鲤溪大桥桩基溶洞地质情况统计表序号桩基编号设计桩径（m）出现溶洞位置（m）溶腔深度（ m）溶洞内填充物覆盖土层厚度（m）1 1-0# 1.8 25.00 ～28.4 3.4 湿、粘土及砂砾充填17.5 2 2-2# 1.8 21.3 ～23.3 2 湿、粘土及砂砾充填21.3 3 5-2# 2.2 6～6.6 0.6 无充填6...
