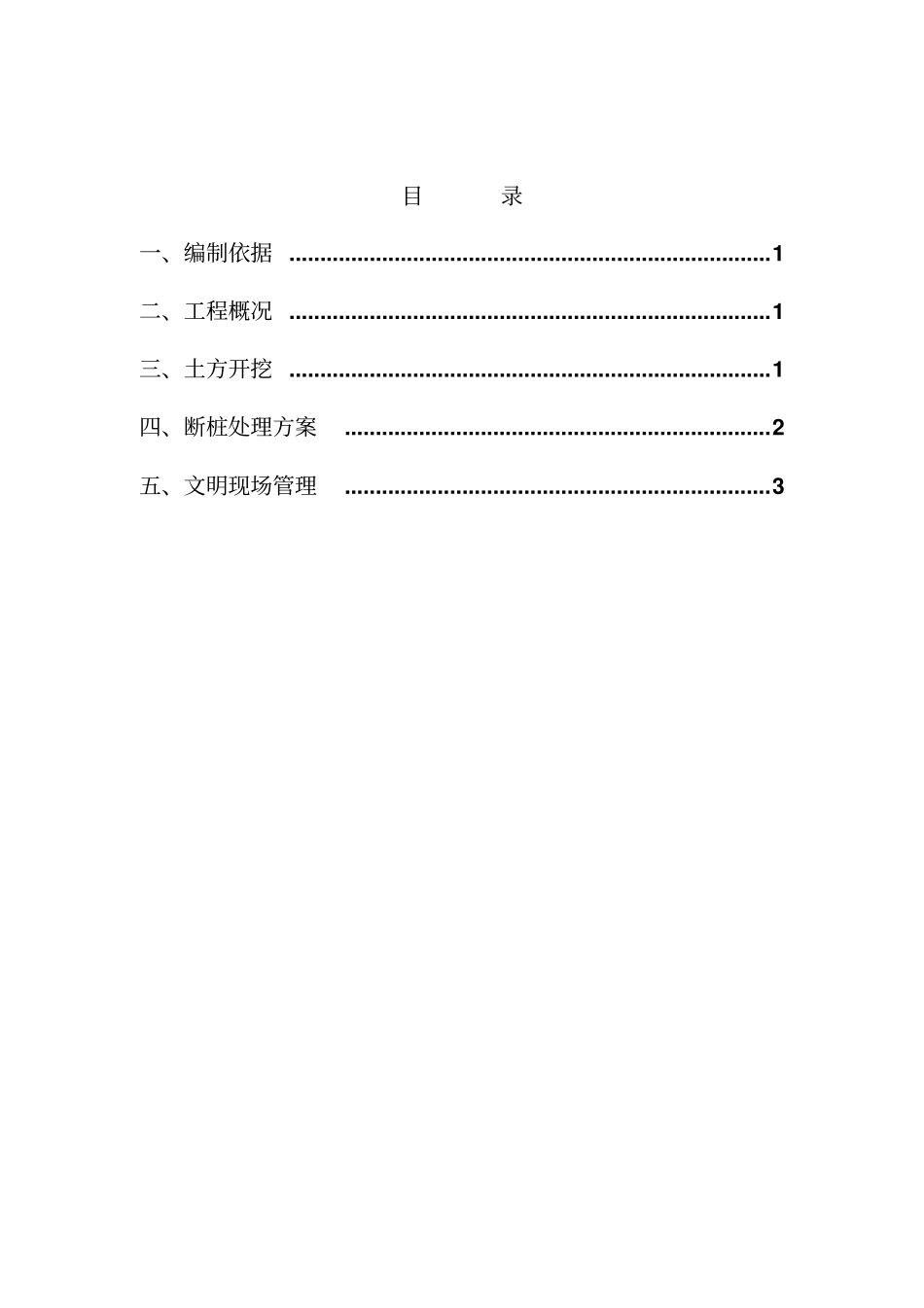

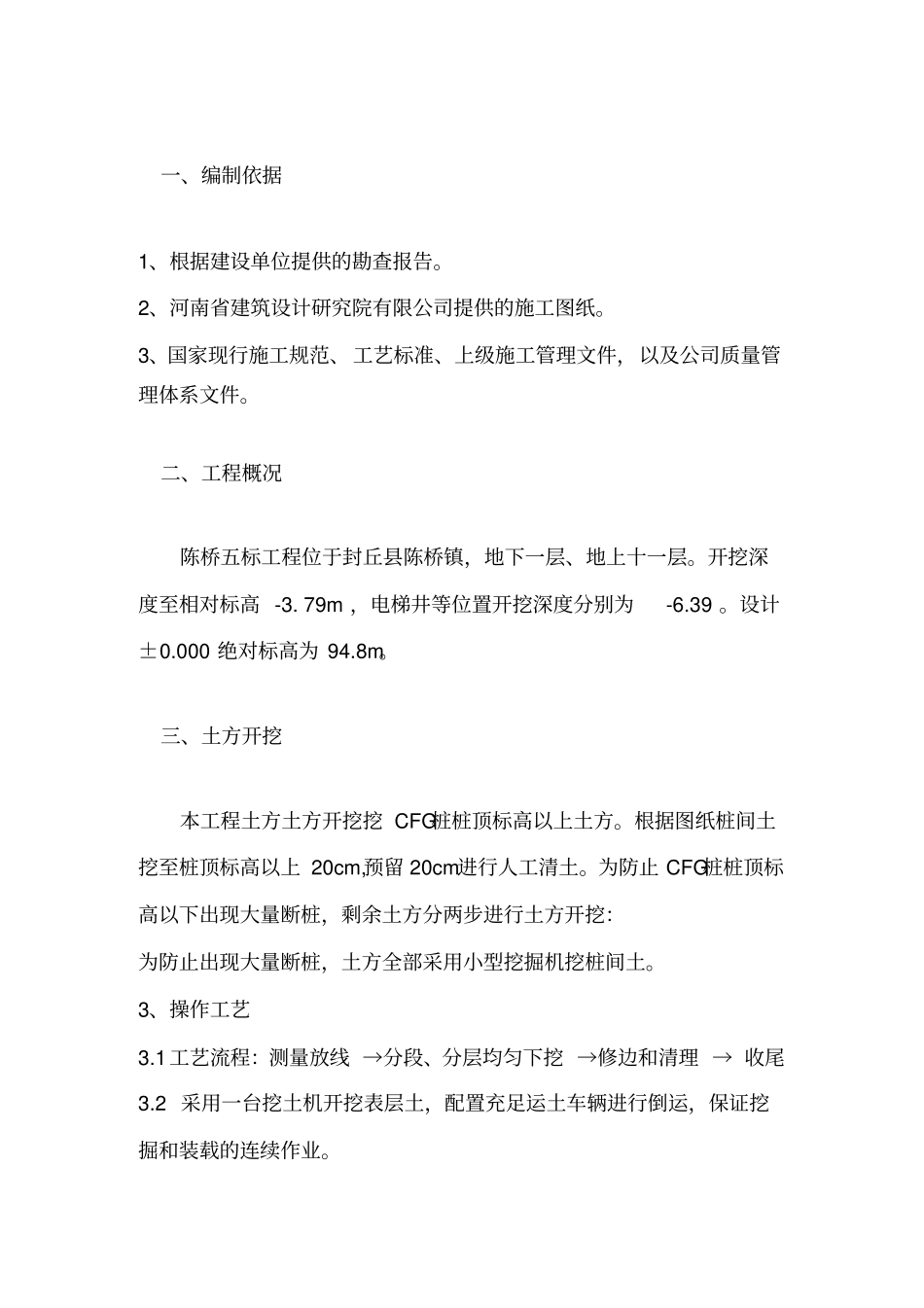

河南省黄河滩区居民迁建 2017 年度封丘县陈桥镇工程第五标段桩间土施工方案编制单位：河南航天建筑工程有限公司编制时间：二Ｏ一八年三月目录一、编制依据 .............................................................................. 1二、工程概况 .............................................................................. 1三、土方开挖 .............................................................................. 1四、断桩处理方案 ..................................................................... 2五、文明现场管理 ..................................................................... 3一、编制依据1、根据建设单位提供的勘查报告。2、河南省建筑设计研究院有限公司提供的施工图纸。3、国家现行施工规范、工艺标准、上级施工管理文件，以及公司质量管理体系文件。二、工程概况陈桥五标工程位于封丘县陈桥镇，地下一层、地上十一层。开挖深度至相对标高 -3. 79m ，电梯井等位置开挖深度分别为-6.39 。设计±0.000 绝对标高为 94.8m。三、土方开挖本工程土方土方开挖挖 CFG桩桩顶标高以上土方。根据图纸桩间土挖至桩顶标高以上 20cm,预留 20cm进行人工清土。为防止 CFG桩桩顶标高以下出现大量断桩，剩余土方分两步进行土方开挖：为防止出现大量断桩，土方全部采用小型挖掘机挖桩间土。3、操作工艺3.1工艺流程：测量放线 →分段、分层均匀下挖 →修边和清理 → 收尾3.2 采用一台挖土机开挖表层土，配置充足运土车辆进行倒运，保证挖掘和装载的连续作业。3.3表层土开挖完成后，为防止出现大量断桩，采用小型挖掘机挖桩间土，机械开挖不到的地方，用人工配合清土，将松土清至机械作业半径范围内，再用机械运走。3.4采用端头挖土法：挖土机从坑北侧开始，向南以倒退行驶的方法进行开挖，自卸汽车配置在挖土机的两侧装运土。3.5机械开挖应由深而浅，基底应预留 200mm厚用人工清底找平，避免超挖和基底土遭受扰动。 基坑上口砌筑 25cm高挡水堤，防止雨水浸坡，引起塌方。基坑上口设 1.5m高防护栏，立杆间距为 1.80m，两道横杆间距为 0.5m，外侧挂密目安全网，并挂低压红色警示灯，以保证人员安全。4、基坑排水基坑上口砌筑 25cm高挡水堤，防止雨水基坑上部雨水流向基坑。基坑上口设 1.5m高防护栏，立杆间距为 1.80m，两道横杆间距为 0.5m，外侧挂密目安全网，以保证人员...
