梁的强度与刚度VIP免费

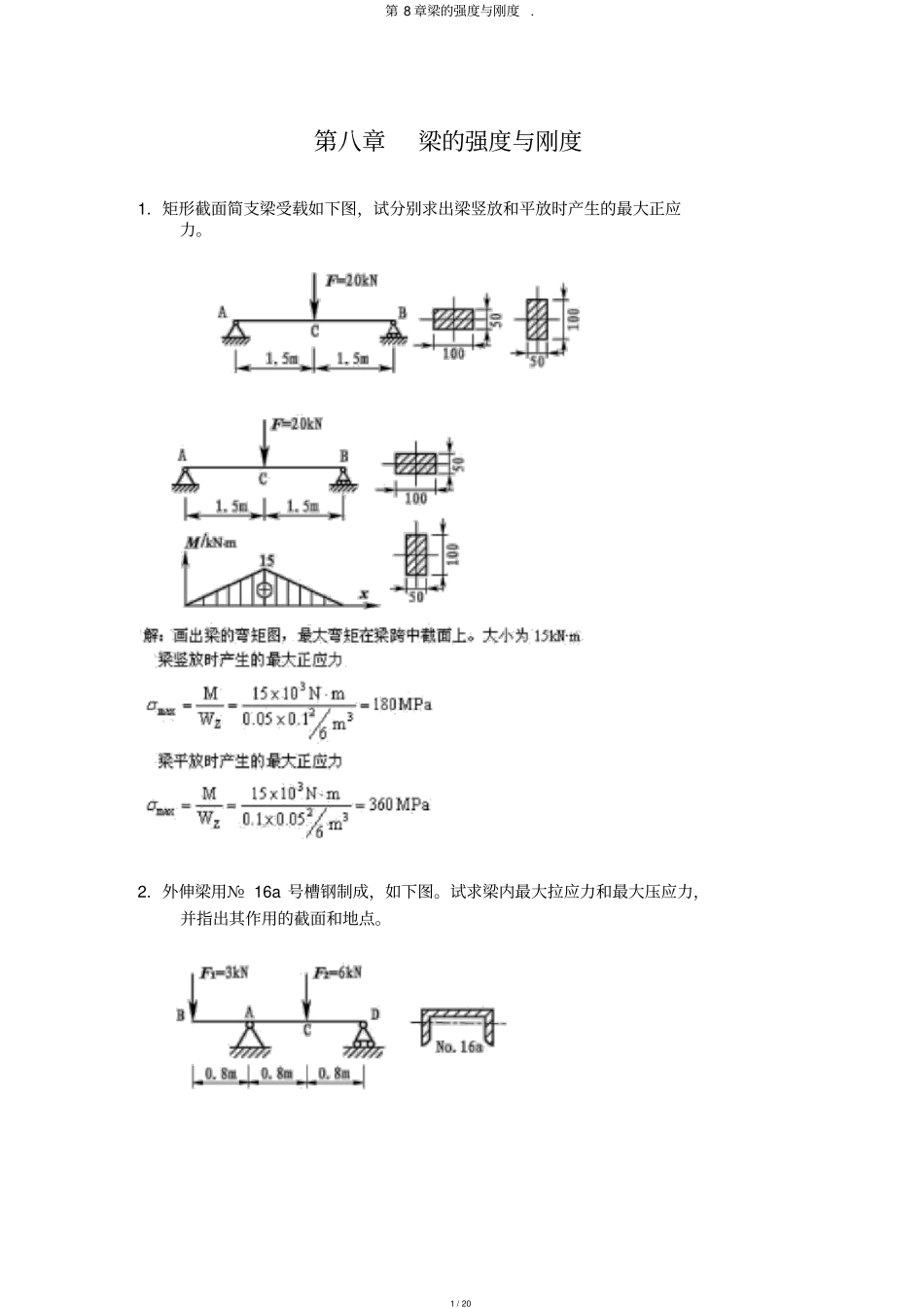

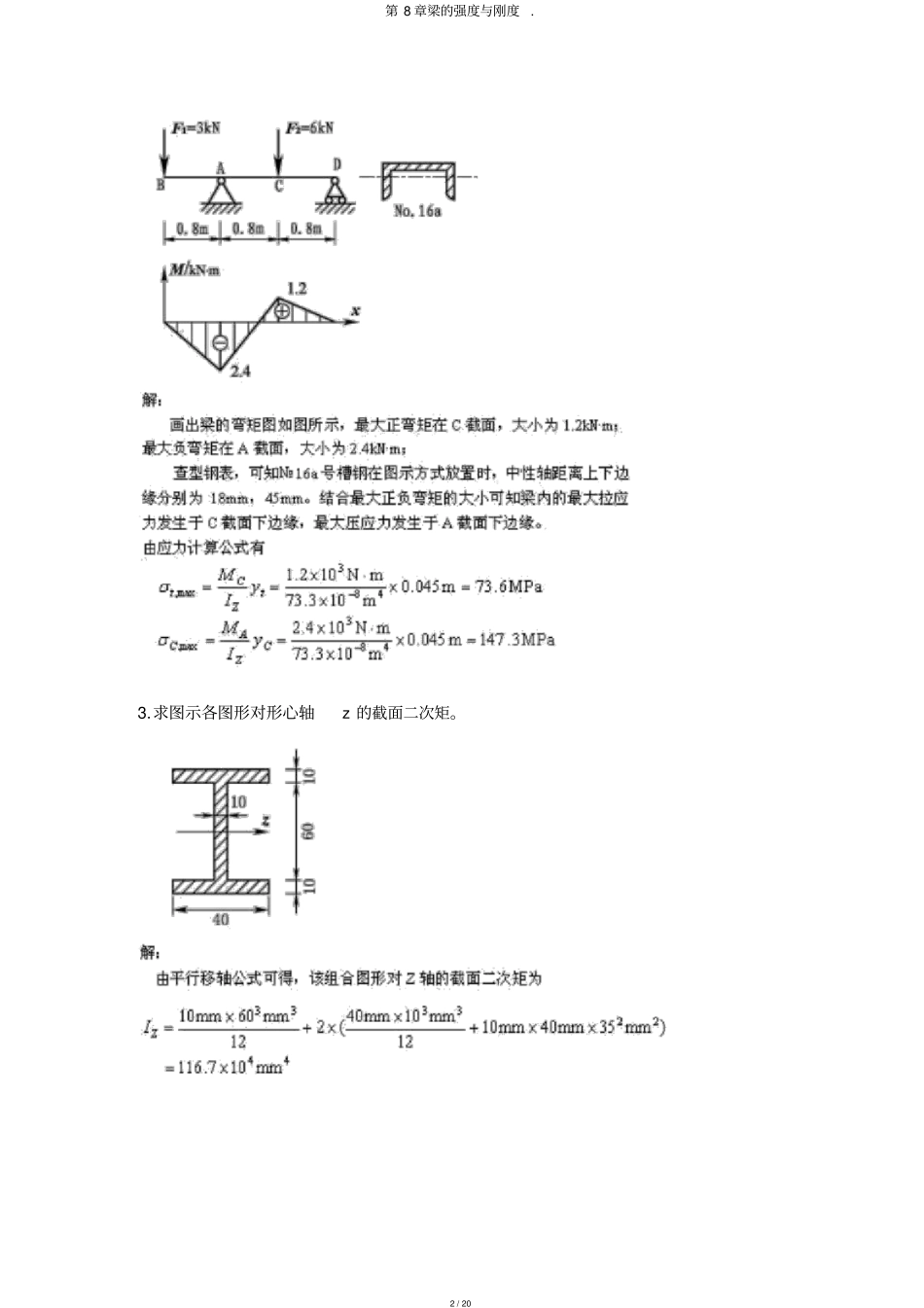

第 8 章梁的强度与刚度. 1 / 20 第八章梁的强度与刚度1. 矩形截面简支梁受载如下图，试分别求出梁竖放和平放时产生的最大正应力。2. 外伸梁用№ 16a 号槽钢制成，如下图。试求梁内最大拉应力和最大压应力，并指出其作用的截面和地点。第 8 章梁的强度与刚度. 2 / 20 3.求图示各图形对形心轴z 的截面二次矩。第 8 章梁的强度与刚度. 3 / 20 4. 求图示各图形对形心轴 z 的截面二次矩。5.求图示截面对水平形心轴z 的截面二次矩。第 8 章梁的强度与刚度. 4 / 20 6. 外伸梁受均布荷载作用， q=12kN/m ， [σ ]=160MPa 。试选择此梁的工字钢型号。第 8 章梁的强度与刚度. 5 / 20 7. 空心管梁受载如下图。已知[ σ ]=150MPa ，管外径 D=60mm ，在保证安全的条件下，求内经d 的最大值。第 8 章梁的强度与刚度. 6 / 20 8. 铸铁梁的荷载及横截面尺寸如下图，已知Iz=7.63 × 10 -6 m4， [ σ t] =30MPa ，[ σ c] =60MPa ，试校核此梁的强度。第 8 章梁的强度与刚度. 7 / 20 9. 简支梁受载如下图，已知 F=10kN ，q=10kN/m ，l =4m，a=1m ，[ σ ] =160MPa 。试设计正方形截面和矩形截面（h=2b ），并比较它们截面面积的大小。第 8 章梁的强度与刚度. 8 / 20 10.由№ 20b 工字钢制成的外伸梁，在外伸端 C 处作用集中力 F，已知 [ σ ] =160MPa ，尺寸如下图，求最大允许荷载[F]。第 8 章梁的强度与刚度. 9 / 20 11. 压板的尺寸和荷载状况如下图，资料系钢制，σs=380MPa ，取安全系数n=1.5 。试校核压板的强度。12. 试计算图示矩形截面简支梁1-1 截面上 a 点和 b 点的正应力和切应力。第 8 章梁的强度与刚度. 10 / 20 13. 图示外伸梁采纳№16 号工字钢制成，求梁内最大正应力和切应力。第 8 章梁的强度与刚度. 11 / 20 14.一单梁桥式行车如下图。梁为№28b 号工字钢制成，电动葫芦和起重重量总重 F=30kN ，资料的 [ σ ] =140MPa ， [ τ ]=100MPa 。试校核梁的强度。第 8 章梁的强度与刚度. 12 / 20 15.工字钢外伸梁，如下图。已知[ σ ] =160MPa ， [ τ ]=90MPa ，试选择适合的工字钢型号。第 8 章梁的强度与刚度. 13 / 20 16. 用叠加法求图示各梁中指定截面的挠度和转角，设梁的抗弯刚度EI z 为常量。第 8 章梁的强度与刚度. 14 / 20 17. 用叠加法求图示各梁中指定截...
