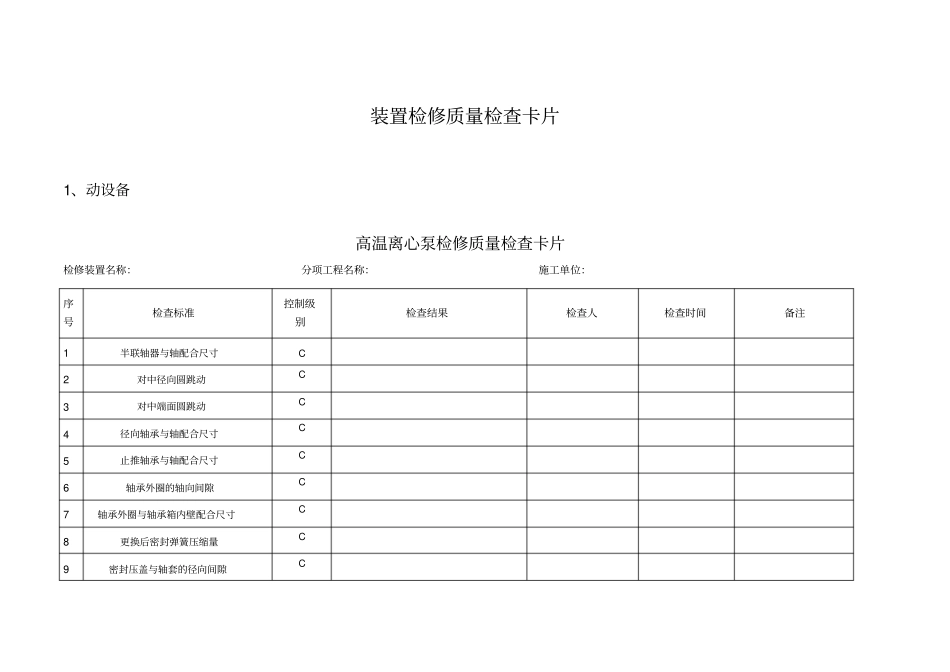

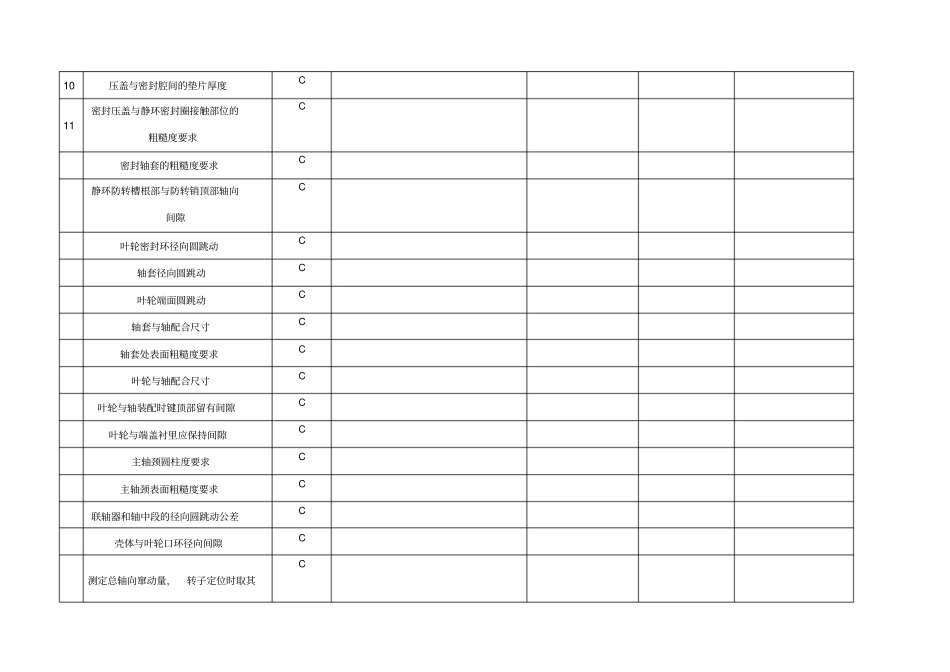

装置检修质量检查卡片1、动设备高温离心泵检修质量检查卡片检修装置名称：分项工程名称：施工单位：序号检查标准控制级别检查结果检查人检查时间备注1 半联轴器与轴配合尺寸C 2 对中径向圆跳动C3 对中端面圆跳动C4 径向轴承与轴配合尺寸C5 止推轴承与轴配合尺寸C6 轴承外圈的轴向间隙C7 轴承外圈与轴承箱内壁配合尺寸C8 更换后密封弹簧压缩量C9 密封压盖与轴套的径向间隙C10 压盖与密封腔间的垫片厚度C11 密封压盖与静环密封圈接触部位的粗糙度要求C密封轴套的粗糙度要求C静环防转槽根部与防转销顶部轴向间隙C叶轮密封环径向圆跳动C轴套径向圆跳动C叶轮端面圆跳动C轴套与轴配合尺寸C轴套处表面粗糙度要求C叶轮与轴配合尺寸C叶轮与轴装配时键顶部留有间隙C叶轮与端盖衬里应保持间隙C主轴颈圆柱度要求C主轴颈表面粗糙度要求C联轴器和轴中段的径向圆跳动公差C壳体与叶轮口环径向间隙C测定总轴向窜动量，转子定位时取其C一半基本评定要求A 振动速度值A密封泄漏量A轴承壳体温度A离心压缩机检修质量检查卡片检修装置名称：分项工程名称：施工单位：序号检查标准质检类别检查结果检查人检查时间备注1 拆中间联轴节，测量联轴节轴向移动量C 2 对中复测（热态） ，打表找正数据，标准：C 3 拆卸压机端对轮，测量原推进量，标准：C 拆压机推力瓦、止推盘，测量止推间隙标准：检查止推盘推进量，标准：C 4 拆压机后轴承C 测量后径向瓦顶隙，标准：C 测量后径向瓦瓦背紧力，标准：C 测量后径向瓦油封间隙( 半径 ) ，标准：5 拆压机前轴承C 测量前径向瓦顶隙，标准：测量前径向瓦瓦背紧力，标准：测量前径向瓦油封间隙( 半径 ) ，标准：6 拆前端干气密封A 轴向尺寸检查，标准：测迷宫密封间隙，标准：7 拆后端干气密封A轴向尺寸检查，标准：测迷宫密封间隙，标准：8 拆筒体大盖螺栓，抽内筒体A检查内筒体轴向位置C 检查筒体 O形环是否完好C 9 解体内筒体，清洗转子、内筒体C 10 测量各气封间隙C ___级叶轮（前端 / 后端） , 标准：___级叶轮（前端 / 后端） , 标准：___级叶轮（前端 / 后端） , 标准：___级叶轮（前端 / 后端） , 标准：___级叶轮（前端 / 后端） , 标准：___级叶轮（前端 / 后端） , 标准：___级叶轮（前端 / 后端） , 标准：___级叶轮（前端 / 后端） , 标准：测量平衡鼓气封，标准：测量前轴端气封，标准：测量后轴端气封，标准：11 吊出转子，测量轴径尺寸、...
