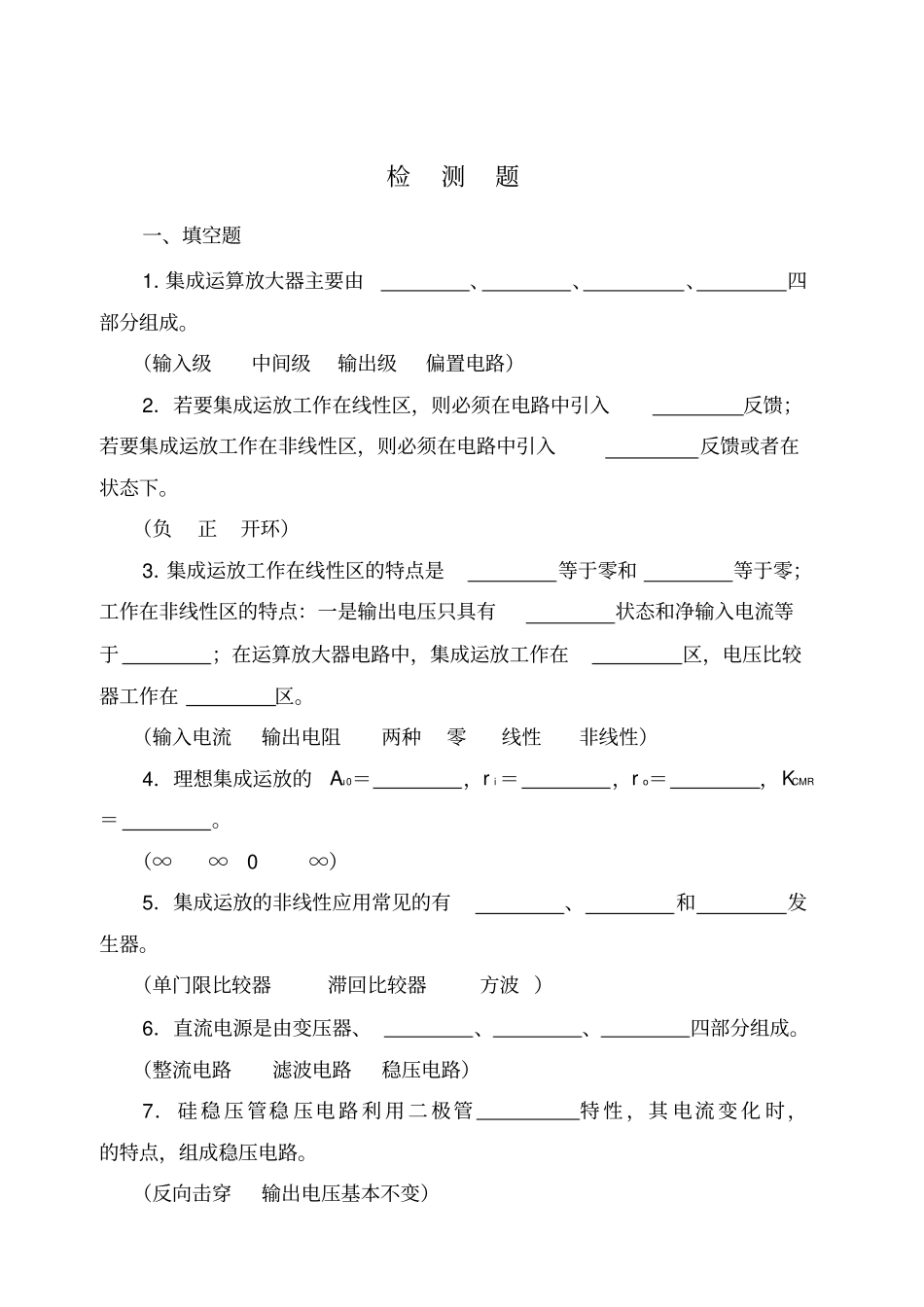

检测题一、填空题1．集成运算放大器主要由、、、四部分组成。（输入级中间级输出级偏置电路）2．若要集成运放工作在线性区，则必须在电路中引入反馈；若要集成运放工作在非线性区，则必须在电路中引入反馈或者在状态下。（负正开环）3．集成运放工作在线性区的特点是等于零和等于零；工作在非线性区的特点：一是输出电压只具有状态和净输入电流等于；在运算放大器电路中，集成运放工作在区，电压比较器工作在区。（输入电流输出电阻两种零线性非线性）4．理想集成运放的Au0＝，r i ＝，r o＝，KCMR＝。（∞∞ 0 ∞）5．集成运放的非线性应用常见的有、和发生器。（单门限比较器滞回比较器方波 ）6．直流电源是由变压器、、、四部分组成。（整流电路滤波电路稳压电路）7． 硅 稳 压 管稳 压电 路 利 用 二 极管特 性 ，其 电流 变 化 时，的特点，组成稳压电路。（反向击穿输出电压基本不变）172模块六集成运算放大电路及其他模拟集成电路的应用与测试8．实用的串联型稳压电路包含、、和四部分。（调整元件比较放大电路基准电压电路采样电路）二、判断题（ 对 ）1．运算电路中一般均引入负反馈。（ 错 ）2．在运算电路中，集成运放的反相输入端均为“虚地”。（ 对 ）3．凡是运算电路都可利用“虚短”和“虚断”的概念求解运算关系。（ 对 ）4．“虚短”就是两点并不真正短接，但具有相等的电位。（ 错 ）5．“虚地”是指该点与“地”点相接后，具有“地”点的电位。（ 错 ）6．集成运放在开环状态下，输入与输出之间存在线性关系。（ 对 ）7．各种比较器的输出只有两种状态。（ 对 ）8．一般情况下，在电压比较器中， 集成运放不是工作在开环状态，就是仅仅引入了正反馈。（ 对 ）9．在输入电压从足够低逐渐增大到足够高的过程中，单限比较器和滞回比较器的输出电压均只跃变一次。（ 对 ）10．整流电路可将正弦电压变为脉动的直流电压。（ 对 ）11．电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。（ 错 ）12．在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。三、选择题1．集成运放电路采用直接耦合方式是因为（ C ）。A．可获得很大的放大倍数B．可使温漂小C．集成工艺难于制造大容量电容173模块六集成运算放大电路及其他模拟集成电路的应用与测试2．集成运放的输入级采用差分放大电路是因为可以（ A ）。A．减小温漂B．增大放大倍数C．...
