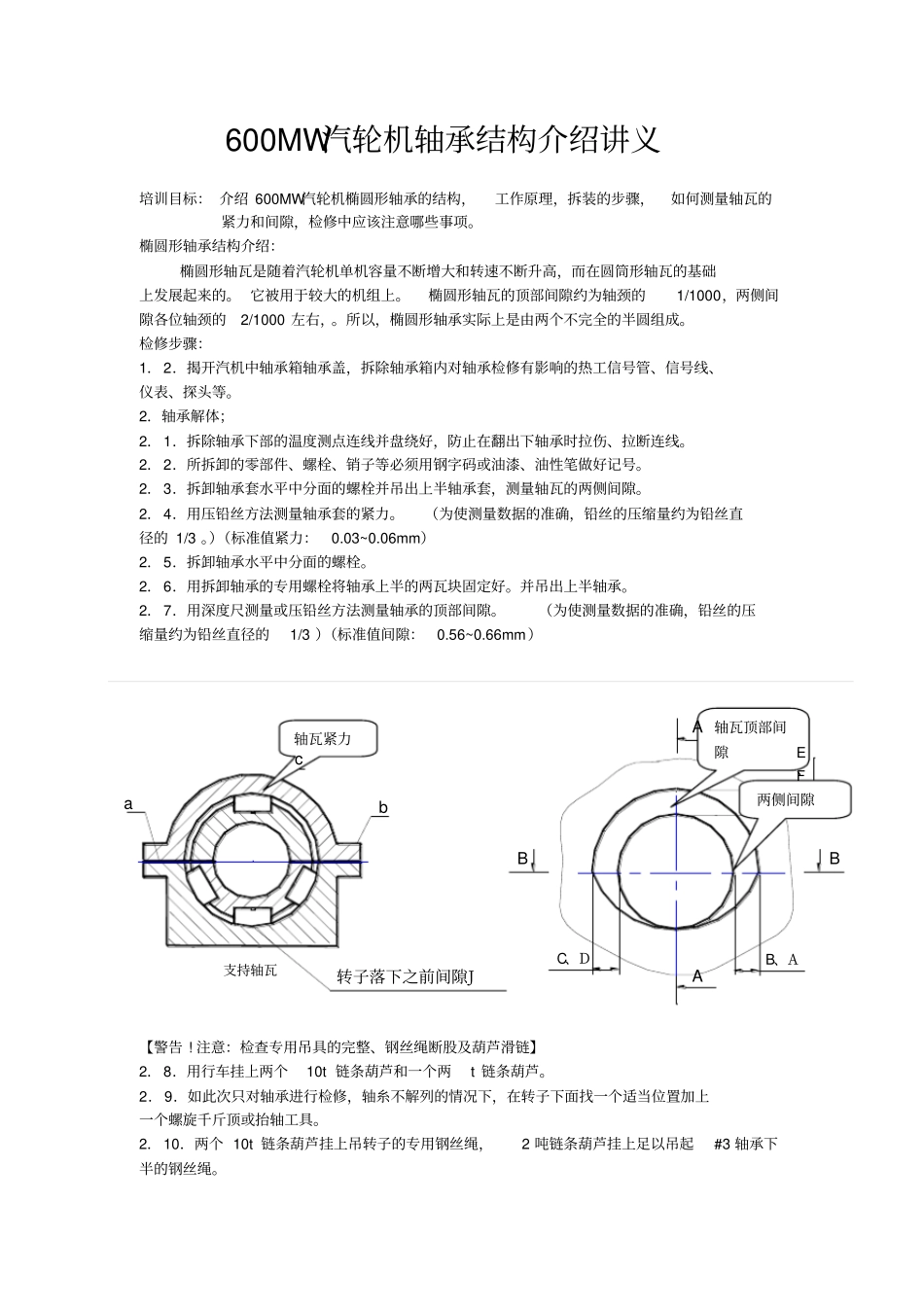

600MW汽轮机轴承结构介绍讲义培训目标： 介绍 600MW汽轮机椭圆形轴承的结构，工作原理，拆装的步骤，如何测量轴瓦的紧力和间隙，检修中应该注意哪些事项。椭圆形轴承结构介绍：椭圆形轴瓦是随着汽轮机单机容量不断增大和转速不断升高，而在圆筒形轴瓦的基础上发展起来的。 它被用于较大的机组上。椭圆形轴瓦的顶部间隙约为轴颈的1/1000，两侧间隙各位轴颈的2/1000 左右，。所以，椭圆形轴承实际上是由两个不完全的半圆组成。检修步骤：1．2．揭开汽机中轴承箱轴承盖，拆除轴承箱内对轴承检修有影响的热工信号管、信号线、仪表、探头等。2．轴承解体；2．1．拆除轴承下部的温度测点连线并盘绕好，防止在翻出下轴承时拉伤、拉断连线。2．2．所拆卸的零部件、螺栓、销子等必须用钢字码或油漆、油性笔做好记号。2．3．拆卸轴承套水平中分面的螺栓并吊出上半轴承套，测量轴瓦的两侧间隙。2．4．用压铅丝方法测量轴承套的紧力。（为使测量数据的准确，铅丝的压缩量约为铅丝直径的 1/3 。）（标准值紧力：0.03~0.06mm）2．5．拆卸轴承水平中分面的螺栓。2．6．用拆卸轴承的专用螺栓将轴承上半的两瓦块固定好。并吊出上半轴承。2．7．用深度尺测量或压铅丝方法测量轴承的顶部间隙。（为使测量数据的准确，铅丝的压缩量约为铅丝直径的1/3 ）（标准值间隙：0.56~0.66mm）【警告 ! 注意：检查专用吊具的完整、钢丝绳断股及葫芦滑链】2．8．用行车挂上两个10t 链条葫芦和一个两t 链条葫芦。2．9．如此次只对轴承进行检修，轴糸不解列的情况下，在转子下面找一个适当位置加上一个螺旋千斤顶或抬轴工具。2．10．两个 10t 链条葫芦挂上吊转子的专用钢丝绳，2 吨链条葫芦挂上足以吊起#3 轴承下半的钢丝绳。c支持轴瓦aAbC、DBAB、ABF、E转子落下之前间隙J轴瓦紧力轴瓦顶部间隙两侧间隙2．11．在轴承座与转子之间不影响轴承下半翻出的水平及垂直位置上各装上一个百分表，用以监视转子的顶起高度及位置。2．12．拆卸中轴承箱靠中压缸本体的下部油挡，用内径千分尺测量并记录油挡的洼窝中心。2．13．测量并记录 #3 轴颈的扬度。2．14．穿挂好吊转子的专用钢丝绳。2．15．手拉两个10t 链条葫芦吊起或用螺旋千斤顶顶起中压转子的发电机端，吊起或顶起高度约 0.2 ～0.3mm。2．16．吊起或顶过程中，随时监视装在转子上的两个百分表，防止转子吊或顶得过高和左右偏移过多。2．17．用尼龙吊带绕过一侧的水平面，从轴瓦底部穿过到另一侧，两个吊带头挂在2t...
