楼宇自动化实验报告实验一中央空调系统结构及设备工作原理的了解和掌握一、实验目的1．了解中央空调系统结构
2．掌握中央空调系统工作原理
3．掌握中央空调系统手动制冷
4．掌握中央空调系统手动制热
二、实验设备1．PC机一台；2．THPBAS-1型 实验装置一套；3．实验导线一套三、实验原理中央空调系统由中空气处理部分、冷却水系统、冷冻水系统、模拟房间、模拟锅炉、冷却塔及 S7200控制器组成，其结构如下图所示

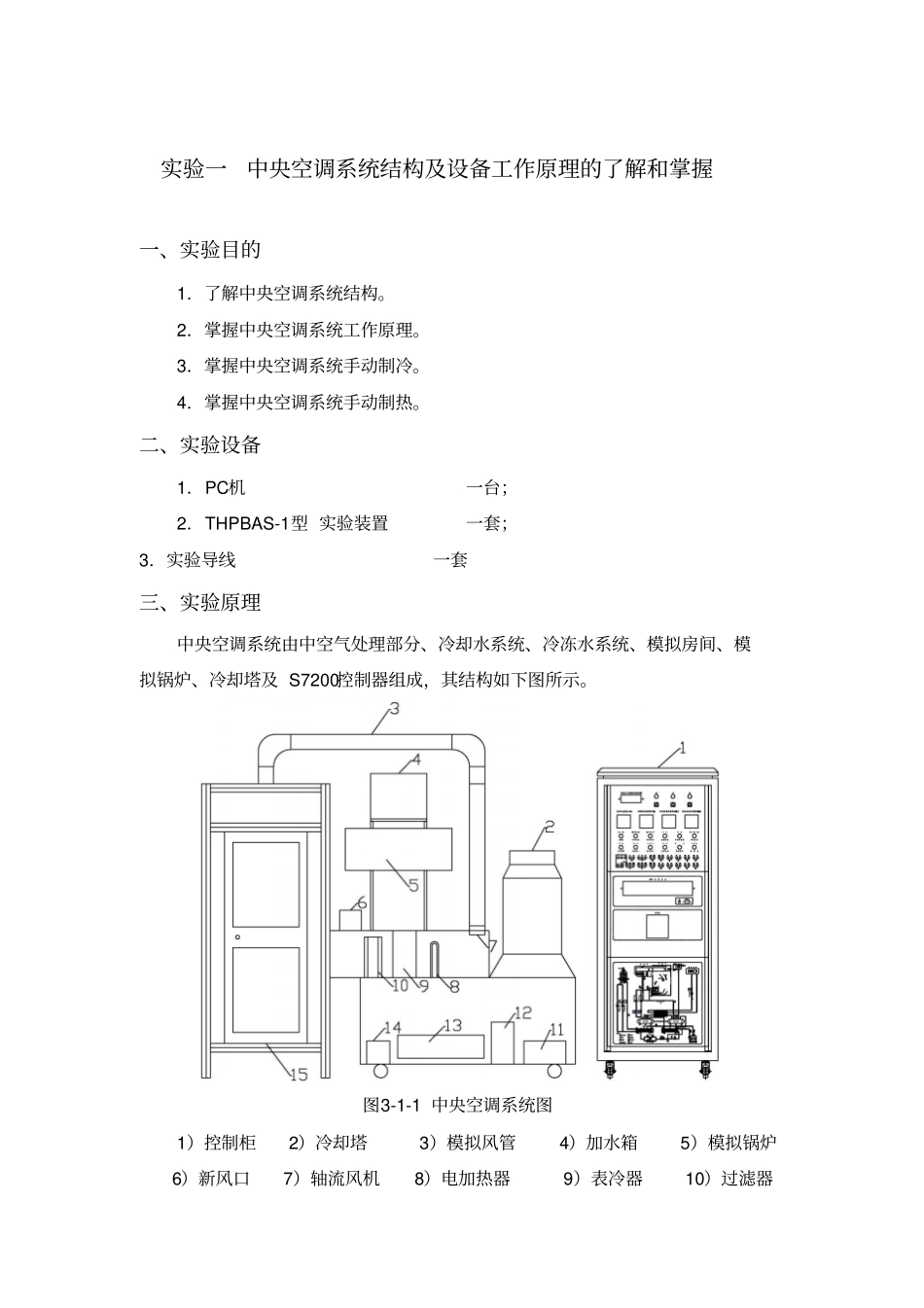

图3-1-1 中央空调系统图1）控制柜2）冷却塔3）模拟风管4）加水箱5）模拟锅炉6）新风口7）轴流风机8）电加热器9）表冷器10）过滤器11）冷却水泵、冷凝水泵各2 只12）压缩机13）冷凝器、蒸发器各1只14）换热水泵15）模拟房间1．中央空调系统的新风系统工作原理该系统将室外的新鲜空气吸引进入风柜，并经过过滤降温除湿后由风道送入每个房间；这时的新风不能满足室内的热湿负荷，仅能满足室内所需的新风量，随着室内风机盘管处理室内空气热湿负荷的同时，多余出来的空气通过回风机按阀门的开启比例一部分排出室外，一部分返回到进风口处以便再次循环利用
2．中央空调系统的有风系统工作原理该系统利用室外主机集中产生冷/热量，将从室内引回的回风（或回风和新风的混风）进行冷却 /加热处理后，再送入室内消除其空调冷/热负荷
3．中央空调系统的水系统工作原理冷/热水机组的输送介质通常为水或乙二醇溶液
该系统通过室外主机产生出空调冷 /热水，由管路系统输送至室内的各末端装置，在末端装置处，冷/热水与室内空气进行热量交换，产生冷/热风，从而消除房间空调负荷
它是一种集中产生冷 /热量，但分散处理各房间负荷的空调系统形式
四、实验内容步骤及数据1．制冷控制1
1 检查设备，确保水泵、风机、电加热器、表面式冷却器、压缩机、风机盘管及自控系统等性能良好；各管路系统连接处的紧固、严密程度，无有松动、泄漏现象
