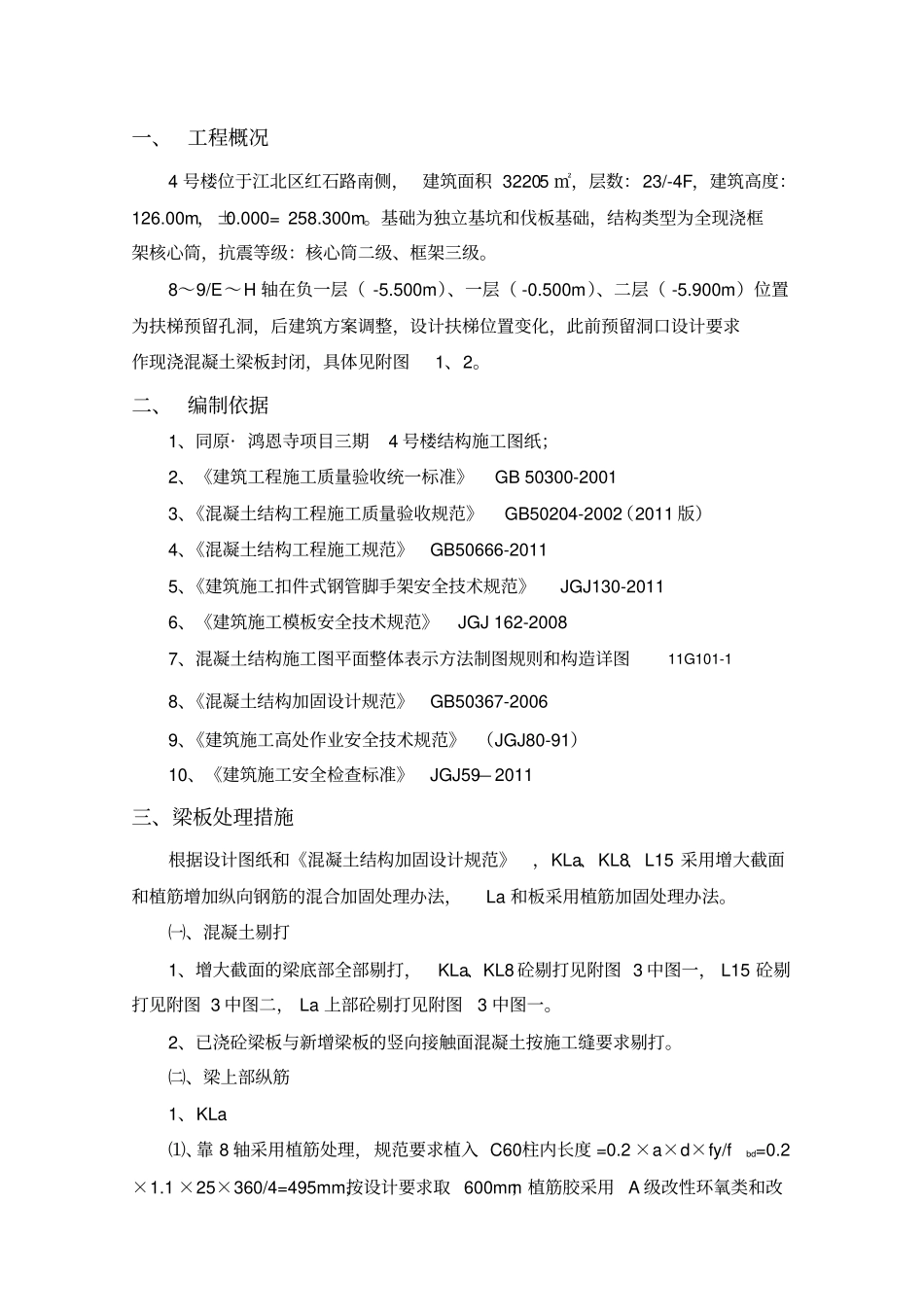

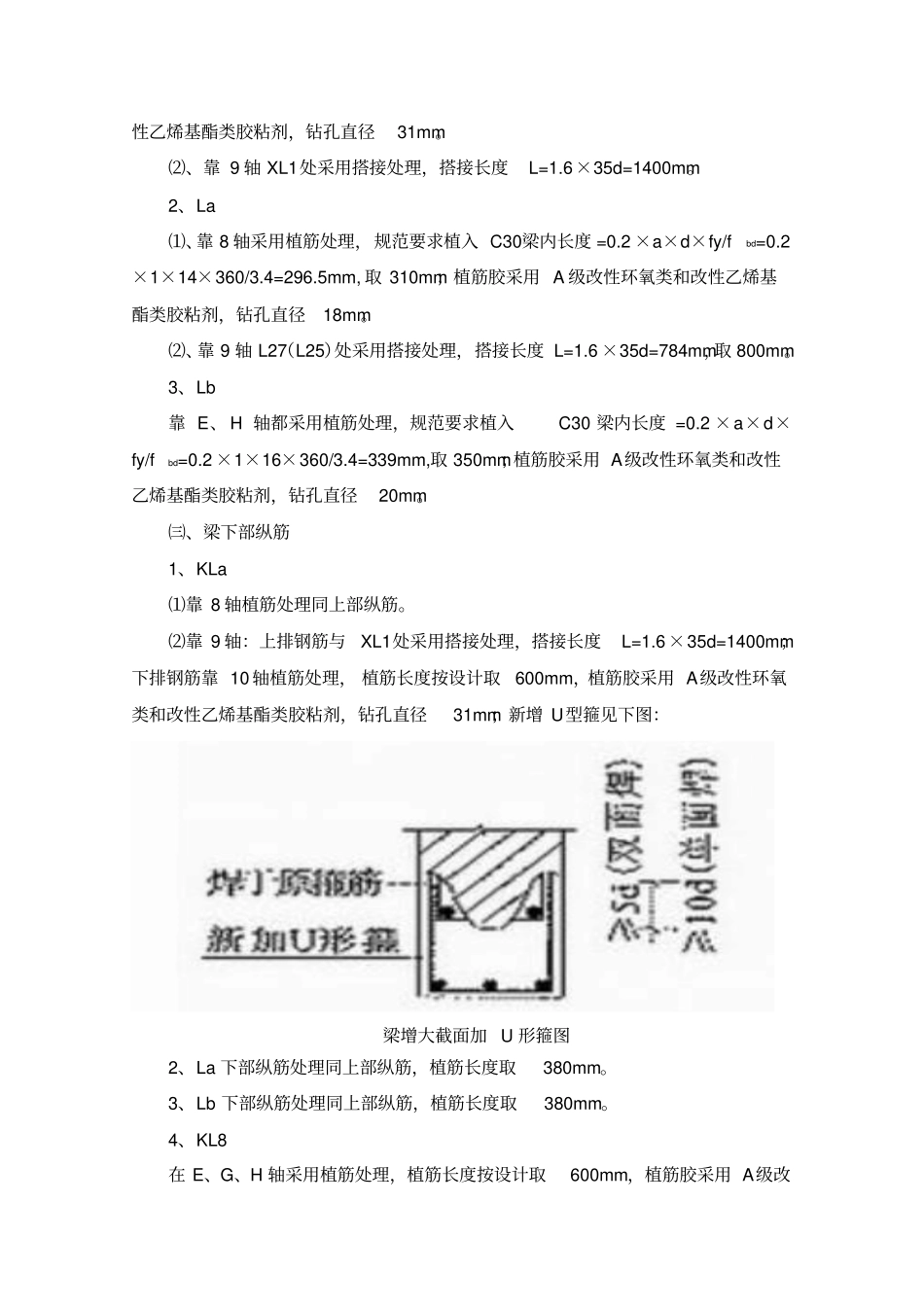

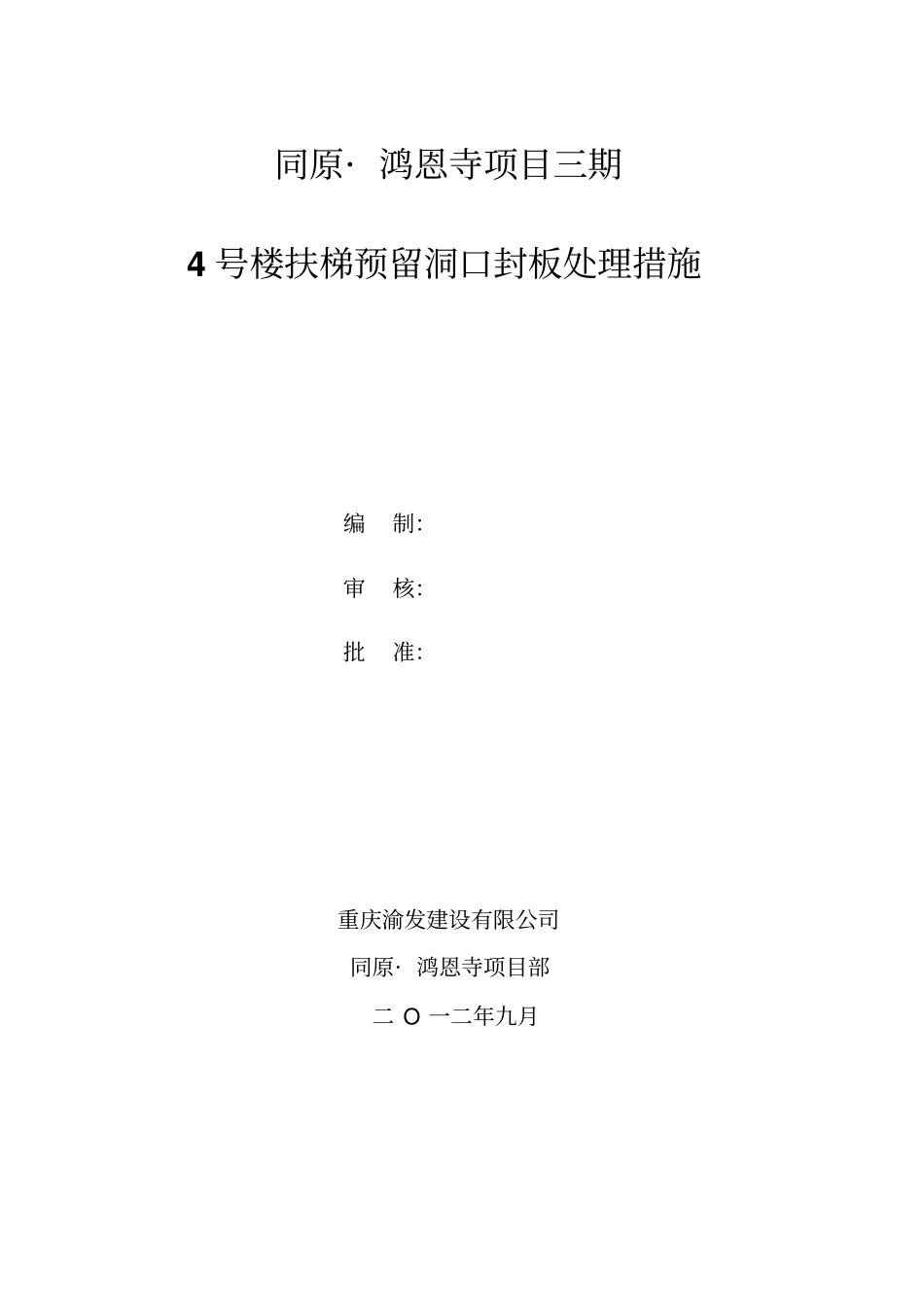

同原· 鸿恩寺项目三期4 号楼扶梯预留洞口封板处理措施编制：审核：批准：重庆渝发建设有限公司同原· 鸿恩寺项目部二 O 一二年九月一、 工程概况4 号楼位于江北区红石路南侧， 建筑面积 32205 ㎡，层数：23/-4F，建筑高度：126.00m，±0.000= 258.300m。基础为独立基坑和伐板基础，结构类型为全现浇框架核心筒，抗震等级：核心筒二级、框架三级。8～9/E～H 轴在负一层（ -5.500m）、一层（ -0.500m）、二层（ -5.900m）位置为扶梯预留孔洞，后建筑方案调整，设计扶梯位置变化，此前预留洞口设计要求作现浇混凝土梁板封闭，具体见附图1、2。二、 编制依据1、同原· 鸿恩寺项目三期4 号楼结构施工图纸；2、《建筑工程施工质量验收统一标准》GB 50300-2001 3、《混凝土结构工程施工质量验收规范》GB50204-2002（2011 版）4、《混凝土结构工程施工规范》GB50666-2011 5、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 6、《建筑施工模板安全技术规范》JGJ 162-2008 7、混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-18、《混凝土结构加固设计规范》GB50367-2006 9、《建筑施工高处作业安全技术规范》 （JGJ80-91）10、《建筑施工安全检查标准》JGJ59— 2011 三、梁板处理措施根据设计图纸和《混凝土结构加固设计规范》，KLa、KL8、L15 采用增大截面和植筋增加纵向钢筋的混合加固处理办法，La 和板采用植筋加固处理办法。㈠、混凝土剔打1、增大截面的梁底部全部剔打，KLa、KL8 砼剔打见附图 3 中图一， L15 砼剔打见附图 3 中图二， La 上部砼剔打见附图3 中图一。2、已浇砼梁板与新增梁板的竖向接触面混凝土按施工缝要求剔打。㈡、梁上部纵筋1、KLa ⑴、靠 8 轴采用植筋处理，规范要求植入 C60柱内长度 =0.2 ×a×d×fy/fbd=0.2×1.1 ×25×360/4=495mm,按设计要求取 600mm；植筋胶采用 A 级改性环氧类和改性乙烯基酯类胶粘剂，钻孔直径31mm。⑵、靠 9 轴 XL1处采用搭接处理，搭接长度L=1.6×35d=1400mm。2、La ⑴、靠 8 轴采用植筋处理，规范要求植入 C30梁内长度 =0.2 ×a×d×fy/fbd=0.2×1×14×360/3.4=296.5mm, 取 310mm；植筋胶采用 A 级改性环氧类和改性乙烯基酯类胶粘剂，钻孔直径18mm。⑵、靠 9 轴 L27（L25）处采用搭接处理，搭接长度 L=1.6 ×35d=784mm，取 800mm。3、Lb 靠 E、 H 轴都采用植筋处理，规范要求植入C30 梁内长度 =0.2 ...
