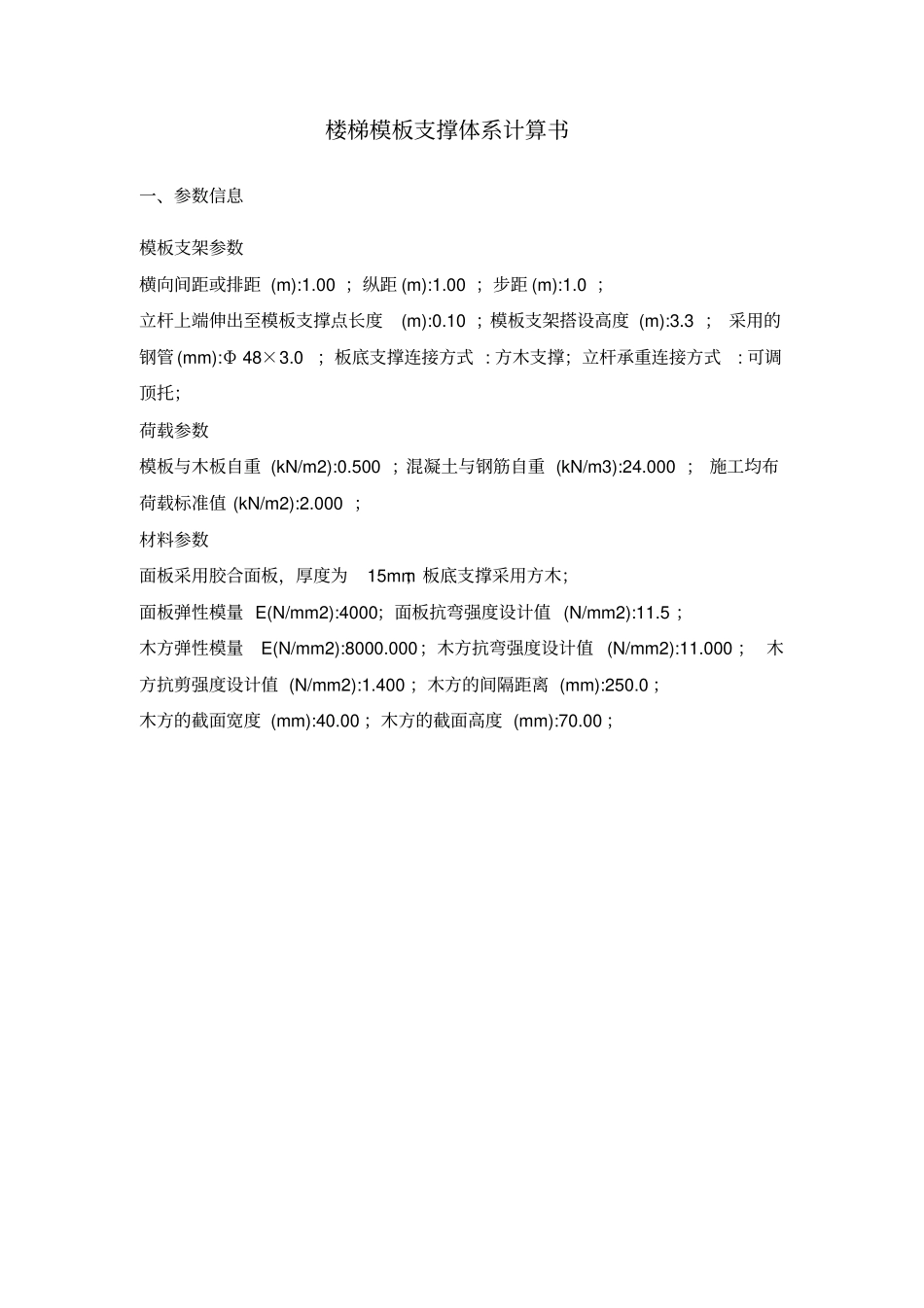

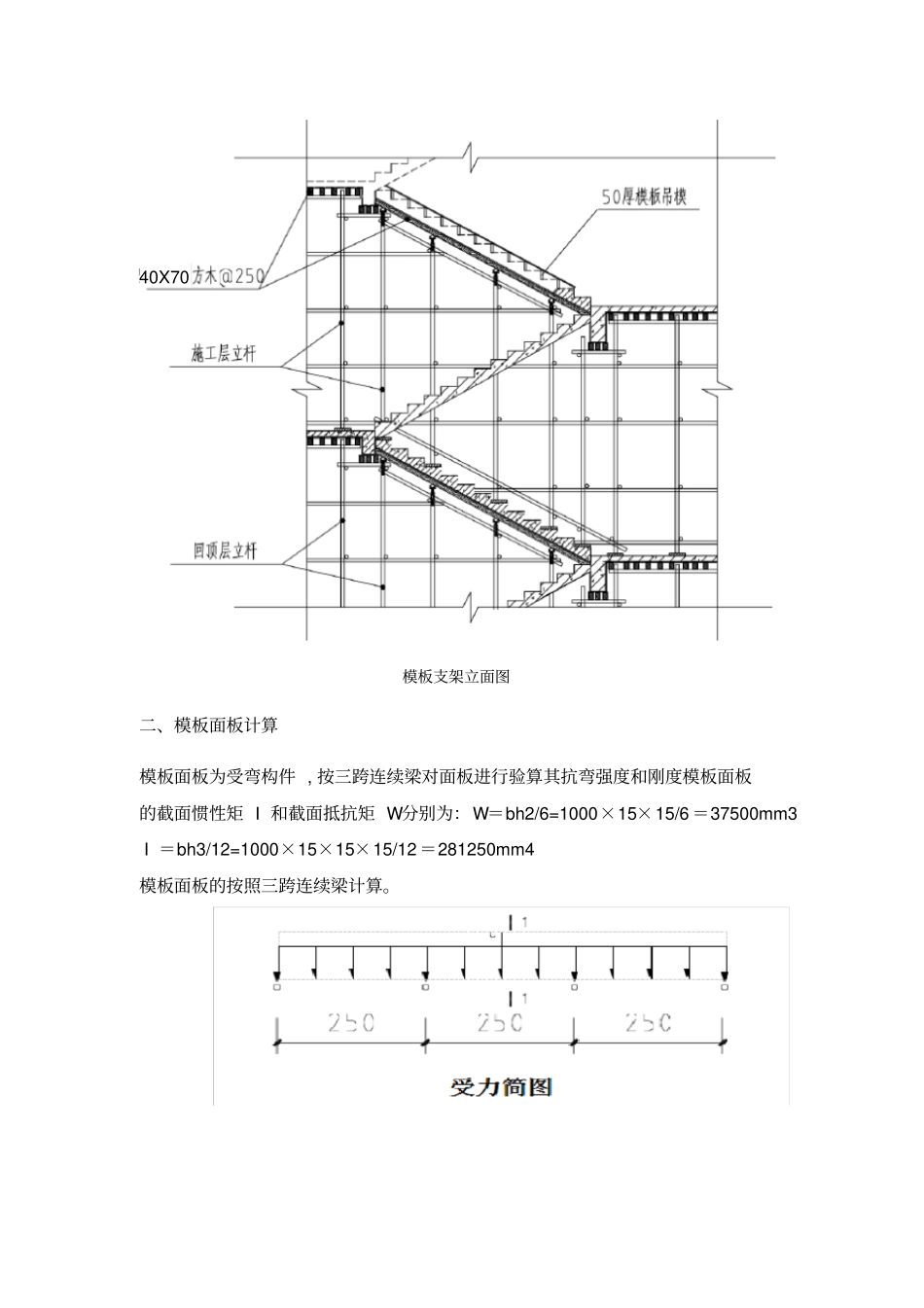

楼梯模板支撑体系计算书一、参数信息模板支架参数横向间距或排距 (m):1.00 ；纵距 (m):1.00 ；步距 (m):1.0 ；立杆上端伸出至模板支撑点长度(m):0.10 ；模板支架搭设高度 (m):3.3 ； 采用的钢管 (mm):Φ 48×3.0 ；板底支撑连接方式 : 方木支撑；立杆承重连接方式: 可调顶托；荷载参数模板与木板自重 (kN/m2):0.500 ；混凝土与钢筋自重 (kN/m3):24.000 ； 施工均布荷载标准值 (kN/m2):2.000 ；材料参数面板采用胶合面板，厚度为15mm；板底支撑采用方木；面板弹性模量 E(N/mm2):4000；面板抗弯强度设计值 (N/mm2):11.5 ；木方弹性模量E(N/mm2):8000.000；木方抗弯强度设计值 (N/mm2):11.000 ； 木方抗剪强度设计值 (N/mm2):1.400 ；木方的间隔距离 (mm):250.0 ；木方的截面宽度 (mm):40.00 ；木方的截面高度 (mm):70.00 ；模板支架立面图二、模板面板计算模板面板为受弯构件 , 按三跨连续梁对面板进行验算其抗弯强度和刚度模板面板的截面惯性矩 I 和截面抵抗矩 W分别为： W＝bh2/6=1000×15×15/6 ＝37500mm3 I ＝bh3/12=1000×15×15×15/12 ＝281250mm4 模板面板的按照三跨连续梁计算。40X70 1-1 剖面图受力分解图1、荷载计算静荷载为钢筋混凝土楼板和模板面板的自重(kN/m) ：钢筋混凝土梯段板厚度为100mm，踏步高度为175mm，宽度为 260mm，每一梯段板的踏步数为 8 步。钢筋混凝土梯段板自重为：21×0.175 ×25＋0.10 ×25/ cos=5.104 kN/ ㎡其中：根据图纸可得α=31°故 cos=31cos= 0.857 q1 = 5.104 ×1+0.5×1 = 5.604 kN/m ；活荷载为施工人员及设备荷载(kN/m) ： q2 = 2 ×1= 2 kN/m ；2、强度计算α计算公式如下 : M=0.1ql2 其中： q 为垂直与面板的均布荷载，q=〔 1.2 × 5.604+1.4×2〕× cos= 8.162kN/m 最大弯矩 M=0.1×8.162 ×2502=51012.5N· mm；面板最大应力计算值σ =M/W=51012.5/37500 =1.360 N/mm2；面板的抗弯强度设计值 [f]=11N/mm2 ；面板的最大应力计算值为 1.360 N/mm2 小于面板的抗弯强度设计值11 N/mm2, 满足要求 !3、挠度计算挠 度 计 算 公 式 为 ： ν =0.677ql 4/(100EI) ≤[ ν ]=l/250 其中 q =q 1= 5.604 × cos = 5.925 ×0.857 =4.802 kN/m 面板最大挠度计算值ν = 0.677 ×4.802 ×2504/(100 ×4000×281250)=0.112 mm；面板最大允许挠度[ ν ]=250/ 250=1 mm ...
