模具与刀片的设计验收与管理规范标准VIP免费

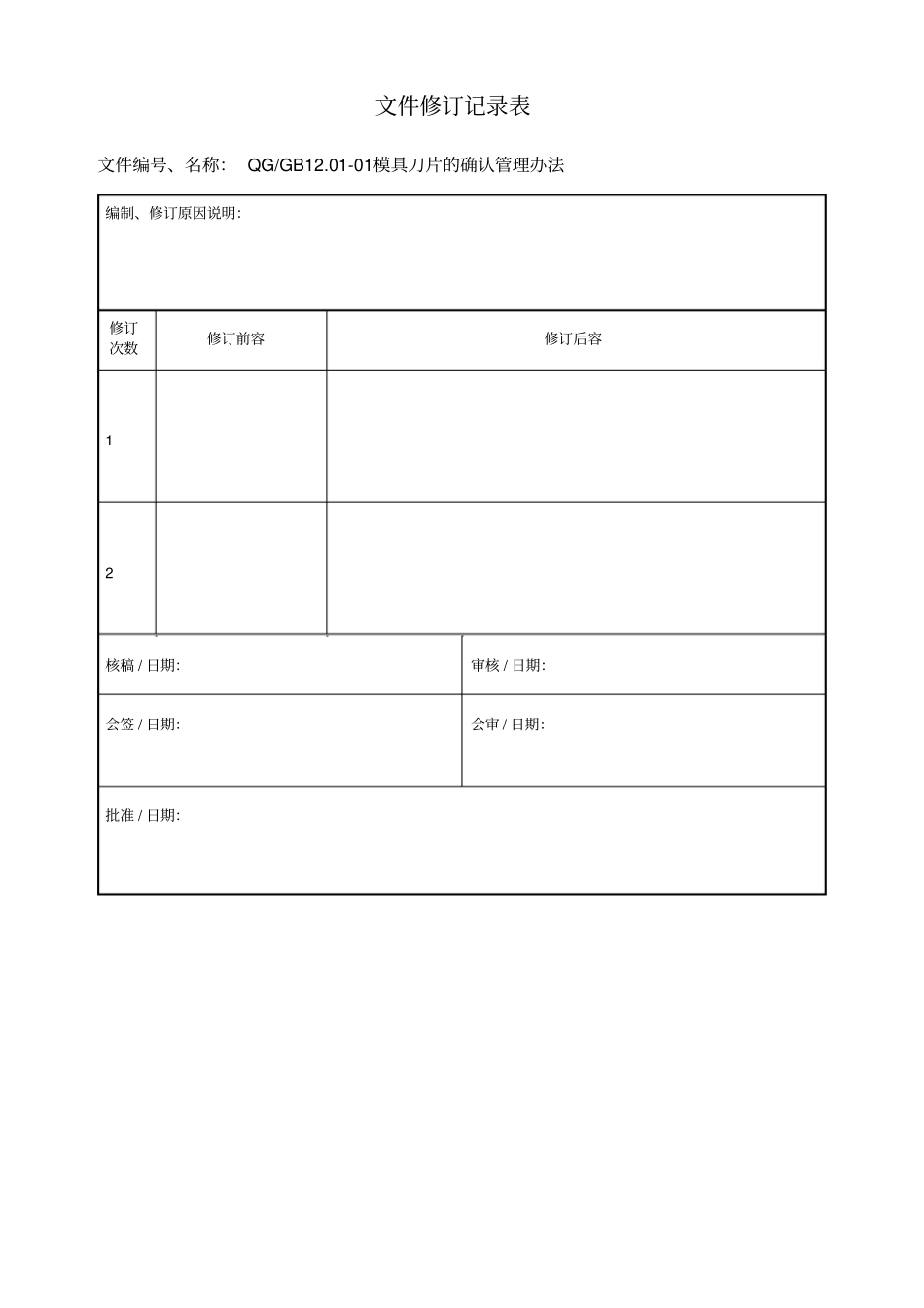

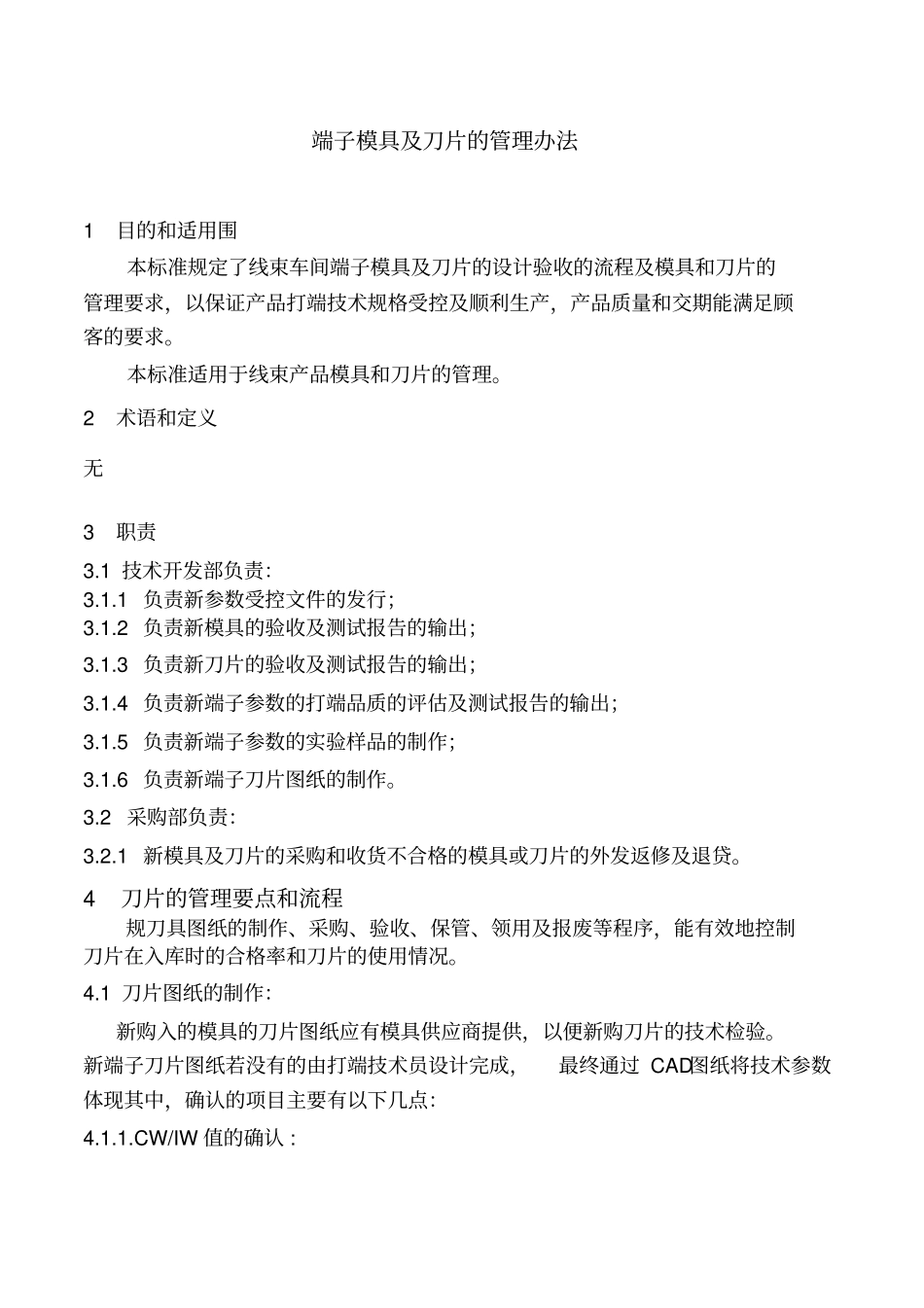

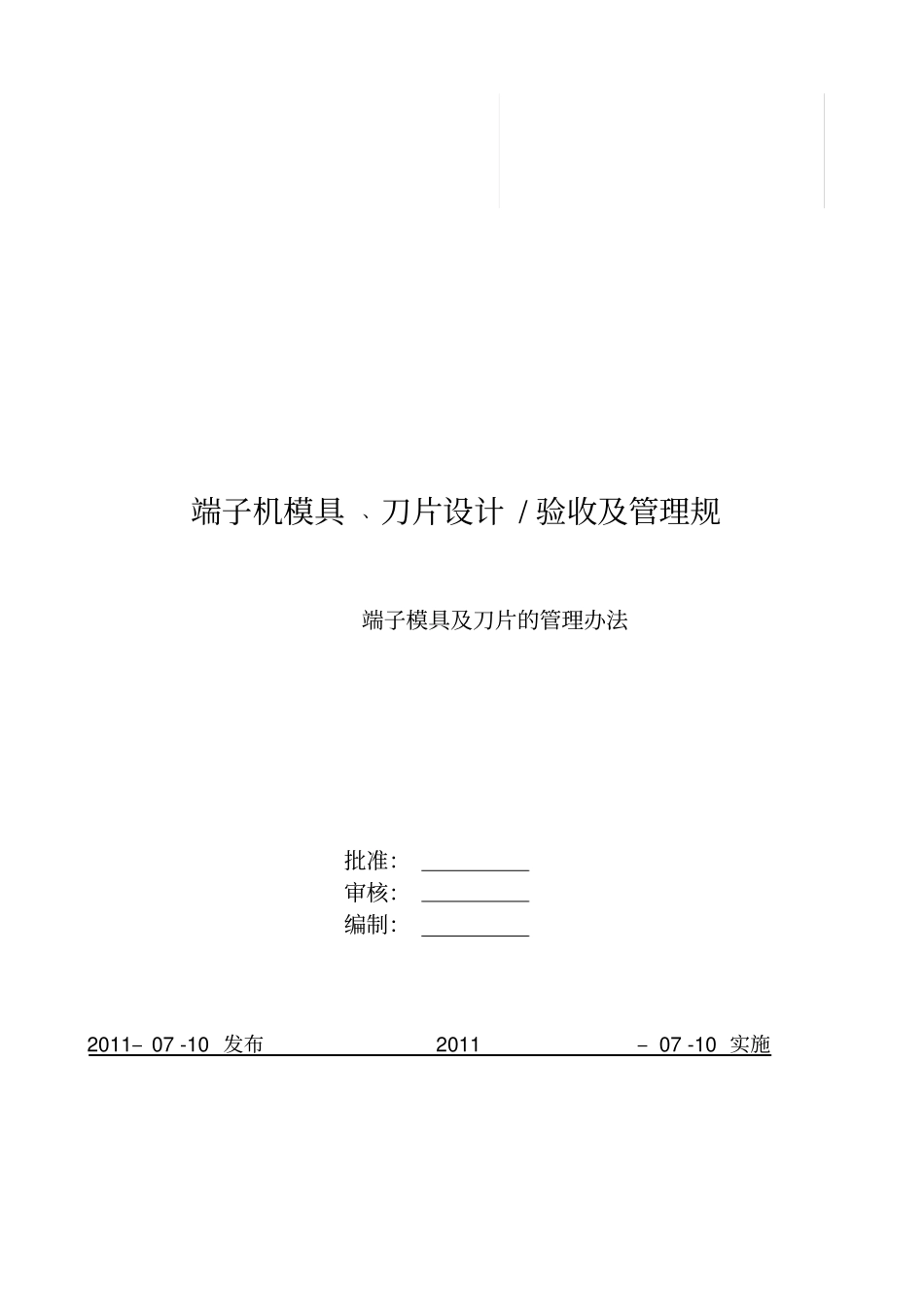

端子模具及刀片的管理办法批准：审核：编制：2011– 07 -10 发布 2011– 07 -10 实施端子机模具、刀片设计 / 验收及管理规文件修订记录表文件编号、名称： QG/GB12.01-01模具刀片的确认管理办法编制、修订原因说明：修订次数修订前容修订后容1 2 核稿 / 日期：审核 / 日期：会签 / 日期：会审 / 日期：批准 / 日期：端子模具及刀片的管理办法1 目的和适用围本标准规定了线束车间端子模具及刀片的设计验收的流程及模具和刀片的管理要求，以保证产品打端技术规格受控及顺利生产，产品质量和交期能满足顾客的要求。本标准适用于线束产品模具和刀片的管理。2 术语和定义无3 职责3.1 技术开发部负责：3.1.1 负责新参数受控文件的发行；3.1.2 负责新模具的验收及测试报告的输出；3.1.3 负责新刀片的验收及测试报告的输出；3.1.4 负责新端子参数的打端品质的评估及测试报告的输出；3.1.5 负责新端子参数的实验样品的制作；3.1.6 负责新端子刀片图纸的制作。3.2 采购部负责：3.2.1 新模具及刀片的采购和收货不合格的模具或刀片的外发返修及退贷。4 刀片的管理要点和流程规刀具图纸的制作、采购、验收、保管、领用及报废等程序，能有效地控制刀片在入库时的合格率和刀片的使用情况。4.1 刀片图纸的制作：新购入的模具的刀片图纸应有模具供应商提供，以便新购刀片的技术检验。新端子刀片图纸若没有的由打端技术员设计完成，最终通过 CAD图纸将技术参数体现其中，确认的项目主要有以下几点：4.1.1.CW/IW 值的确认 : a) 若供应商可提供 CW/IW值，可通过对打端样品进行拉力切片测试来验证，通常是可以直接应用的；b) 若供应商不可提供 CW/IW值，可根据端子的外观（线芯位置/ 绝缘位置的宽度）设定初始 CW/IW值，通过对打端样品进行拉力切片测试来评估最终确认。4.1.2. 刀片厚度的确认：刀片的厚度可根据端子的外观（线芯位置/ 绝缘位置的长度）来设定，通过打端样品的外观来判定确认。4.1.3. 其他技术要求说明 : a) 材料说明：打端的刀片是由一种高精密高强硬度的特殊钢材经热处理后加工制成 , 通常使用 SKD11；b) 粗糙度说明：由于打端过程对端子打端部位的刀片的精细程度要求很高，刀口处抛光粗糙度要求，通常是0.4 ，而刀片的非工作面粗糙度要求相对较低，通常是 0.8 。4.2 刀片图纸的审核：刀片的 CAD图纸设计完成后， 打印签署后再递交部门负责人及相关人员审核批准，最终由采购部发给刀片...
