模具专业英语培训——注塑模VIP专享VIP免费

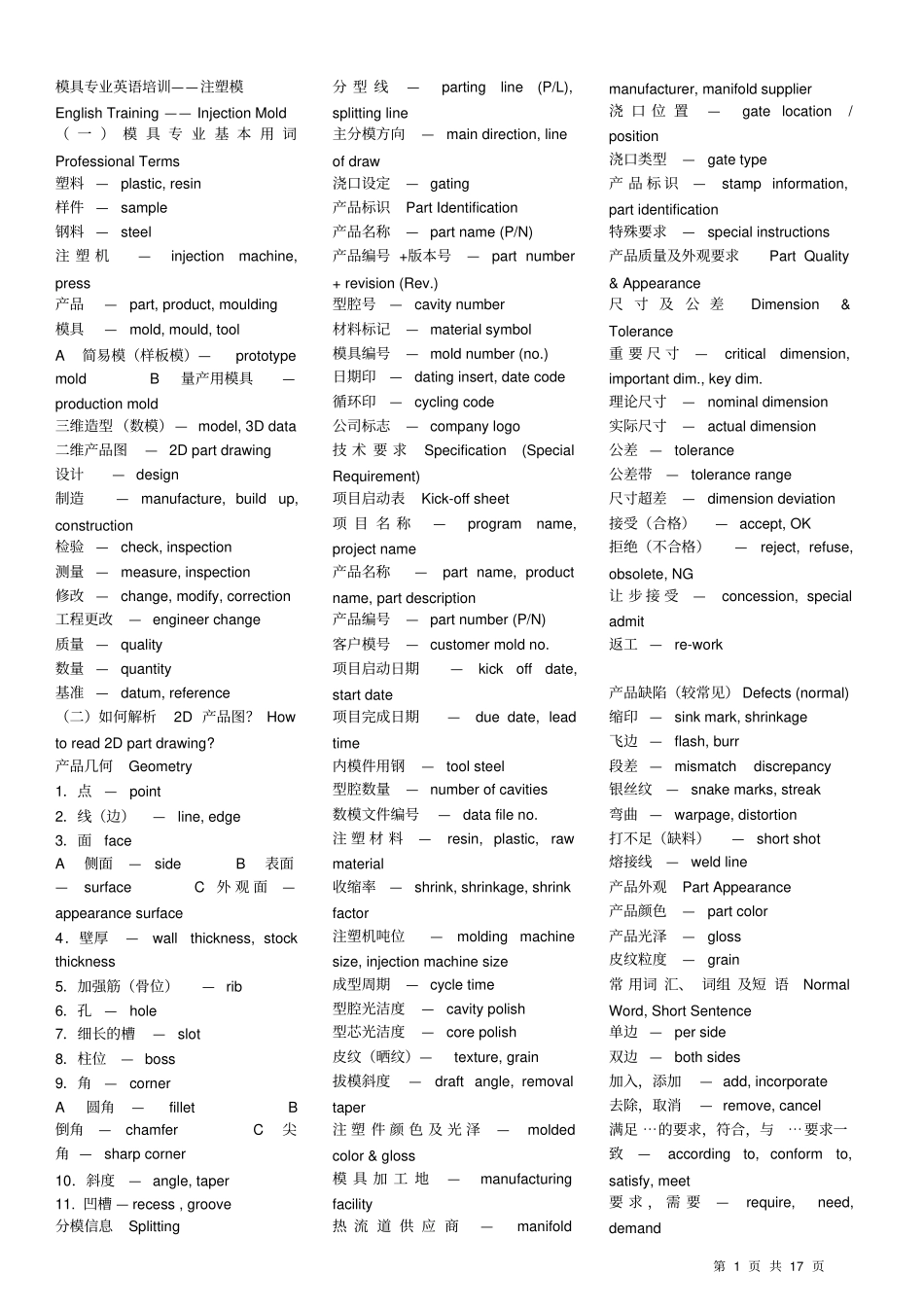

第 1 页 共 17 页模具专业英语培训——注塑模English Training —— Injection Mold （ 一 ） 模 具 专 业 基 本 用 词Professional Terms 塑料 —plastic, resin 样件 —sample 钢料 —steel 注 塑 机—injection machine, press 产品—part, product, moulding 模具—mold, mould, tool A 简易模（样板模）—prototype mold B 量产用模具—production mold 三维造型（数模）— model, 3D data 二维产品图— 2D part drawing 设计— design 制造—manufacture, build up, construction 检验 —check, inspection 测量 —measure, inspection 修改 —change, modify, correction 工程更改— engineer change 质量 —quality 数量 —quantity 基准 —datum, reference （二）如何解析2D 产品图？ How to read 2D part drawing? 产品几何Geometry 1．点—point 2．线（边）—line, edge 3．面face A 侧面—side B 表面—surface C 外 观 面—appearance surface 4．壁厚—wall thickness, stock thickness 5．加强筋（骨位）— rib 6．孔—hole 7．细长的槽—slot 8．柱位— boss 9．角—corner A 圆角—fillet B 倒角—chamfer C 尖角 —sharp corner 10．斜度— angle, taper 11. 凹槽 — recess , groove 分模信息Splitting 分 型 线—parting line (P/L), splitting line 主分模方向—main direction, line of draw 浇口设定— gating 产品标识Part Identification 产品名称— part name (P/N) 产品编号 +版本号—part number + revision (Rev.) 型腔号—cavity number 材料标记— material symbol 模具编号— mold number (no.) 日期印—dating insert, date code 循环印—cycling code 公司标志— company logo 技 术 要 求Specification (Special Requirement) 项目启动表Kick-off sheet 项 目 名 称—program name, project name 产品名称—part name, product name, part description 产品编号— part number (P/N) 客户模号— customer mold no. 项目启动日期—kick off date, start date 项目完成日期—due date, lead time 内模件用钢—tool steel 型腔数量— number of cavities 数模文件编号—data ...
