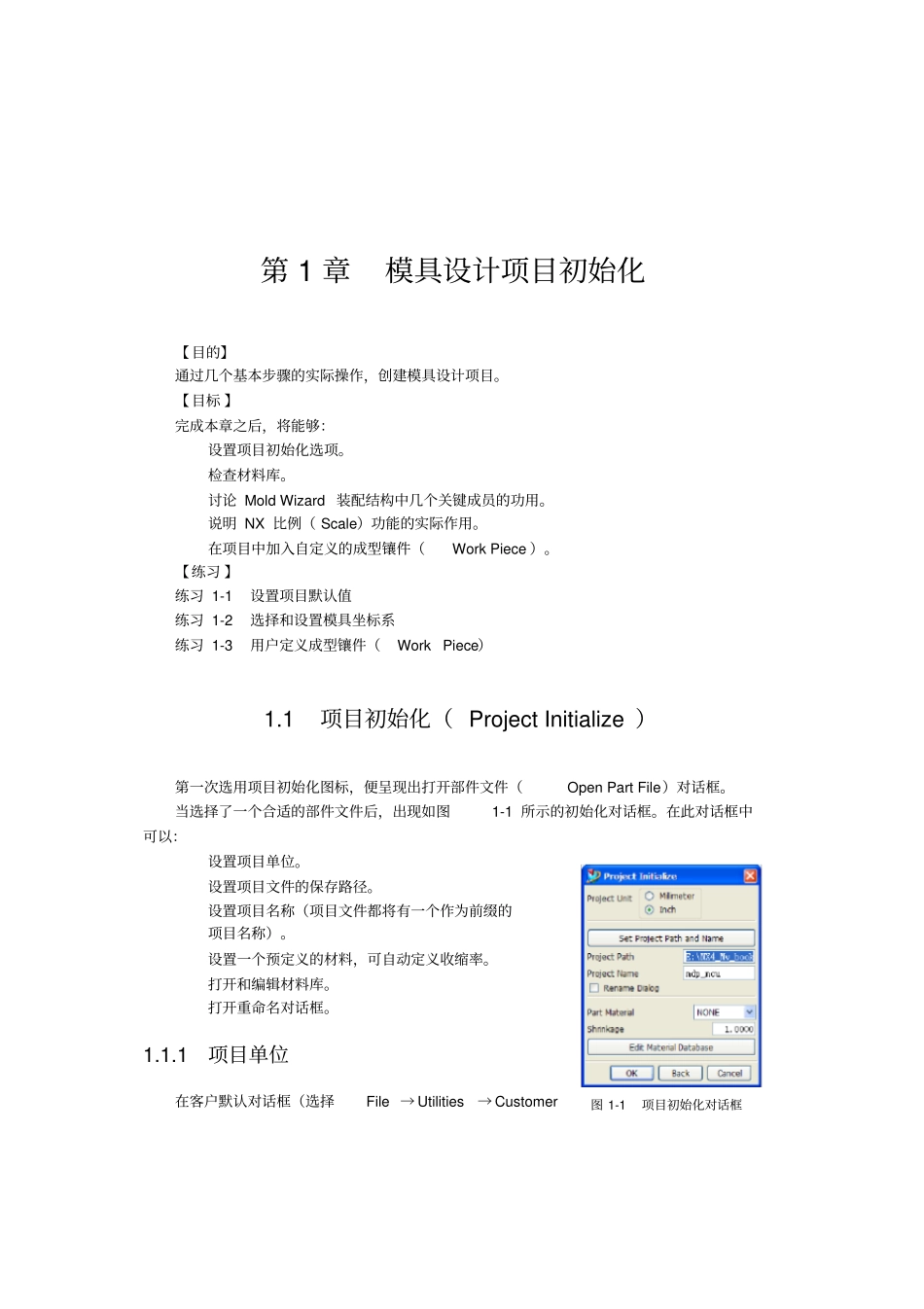

第 1 章模具设计项目初始化【目的】通过几个基本步骤的实际操作，创建模具设计项目。【目标 】完成本章之后，将能够：设置项目初始化选项。检查材料库。讨论 Mold Wizard 装配结构中几个关键成员的功用。说明 NX 比例（ Scale）功能的实际作用。在项目中加入自定义的成型镶件（Work Piece ）。【练习 】练习 1-1设置项目默认值练习 1-2选择和设置模具坐标系练习 1-3用户定义成型镶件（WorkPiece）1.1 项目初始化（ Project Initialize ）第一次选用项目初始化图标，便呈现出打开部件文件（Open Part File）对话框。当选择了一个合适的部件文件后，出现如图1-1 所示的初始化对话框。在此对话框中可以：设置项目单位。设置项目文件的保存路径。设置项目名称（项目文件都将有一个作为前缀的项目名称）。设置一个预定义的材料，可自动定义收缩率。打开和编辑材料库。打开重命名对话框。1.1.1 项目单位在客户默认对话框（选择File → Utilities → Customer 图 1-1 项目初始化对话框UG NX4 注塑模具设计培训教程2 Defaults →Mold Wizard ）设置项目所用的以下单位：无（ None）公制（ Metric ）英制（ English）同产品模型（ Same as Product Model）如图 1-2 所示。图 1-2 设置默认文件提示： 第一次初始化项目时，状态栏中会显示所选产品的单位，如果要工作在不同的单位环境，初始化时，一定要留意状态栏的提示并检查产品单位。1.1.2 设置项目路径和名称可通过浏览方式在目录中查找所要加载的项目文件，如图1-3 所示。图 1-3 查找项目文件（1）项目路径（ Project Path）项目路径是放置模具项目文件的子目录。如图 1-4 所示， 如果一路径尾端未特别指定目录，Mold Wizard 允许在对话框所显示的路径名末尾加一层新的目录。图 1-4 设置项目路径和名称（2）项目名称（ Project Name）除非有另外的命名规则控制，在模具装配中项目名称放在所有部件名称的前面。第 1 章模具设计项目初始化3 1.1.3 重命名对话重命名对话（ Rename Dialog ）选项控制部件命名管理（Part Name Management ）是否可选，如图1-5 所示。图 1-5 重命名对话选项部件命名管理允许在模具装配中灵活控制各部件名称。第一次弹出的是控制装配顶层部件命名的对话框，如图1-6 所示。第二次弹出的对话框是控制产品层子装配的。图 1-6 部件命名管理对话框中：命名规则（ Name Rule）——暂时高于默认文...
