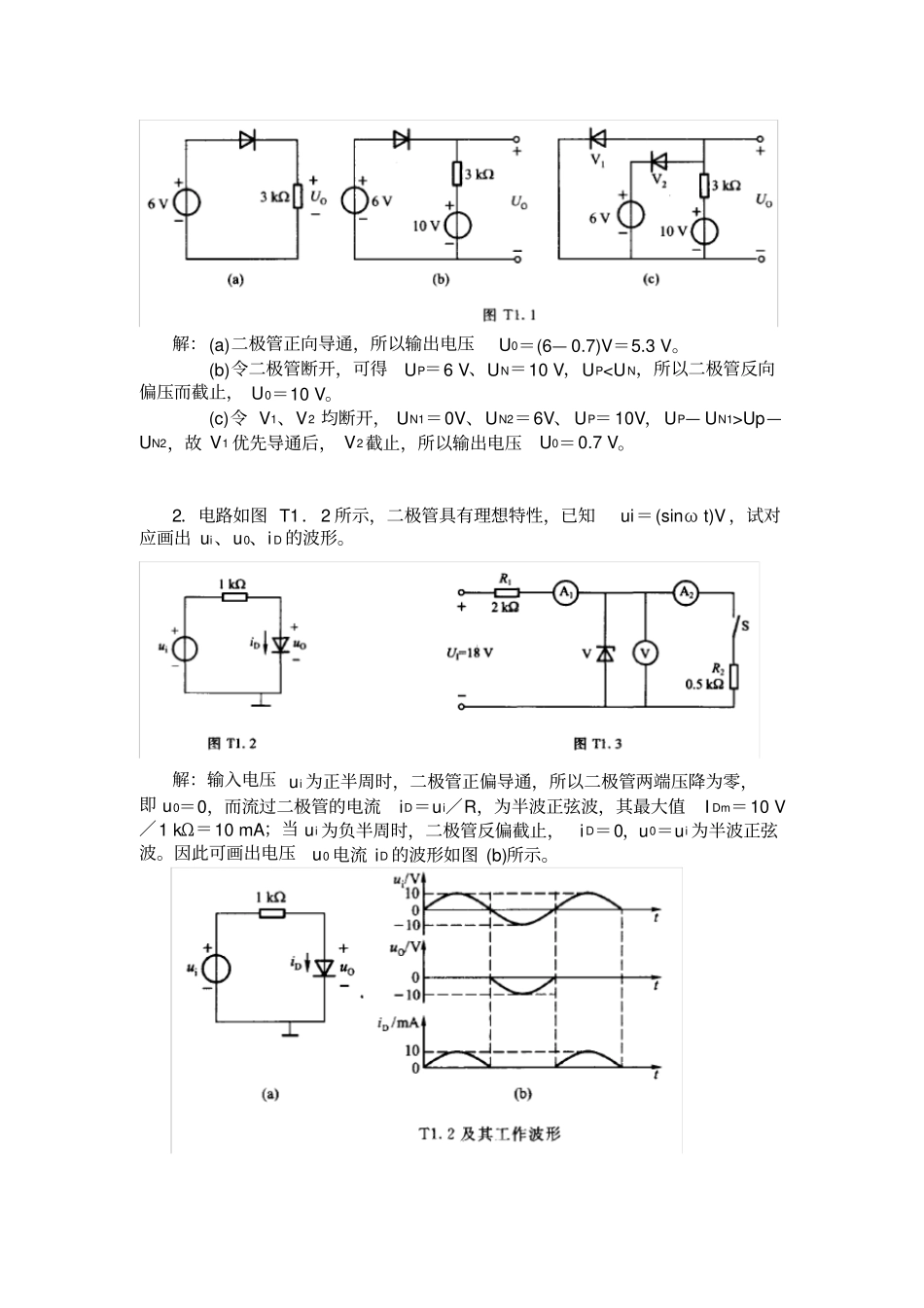

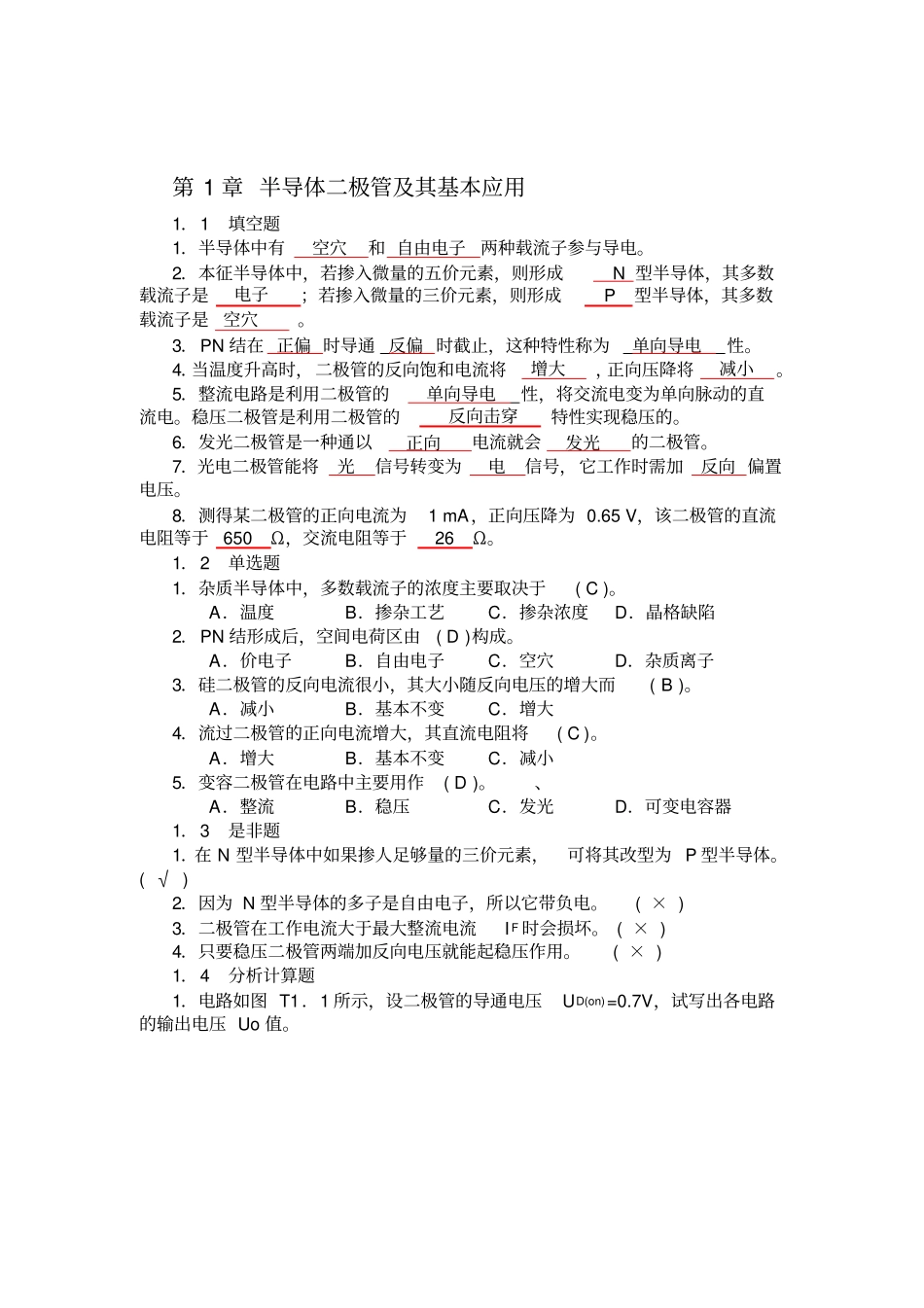

模拟电 子技术胡宴如（第 3 版）自测题第 1 章 半导体二极管及其基本应用1．1 填空题1．半导体中有空穴和 自由电子两种载流子参与导电。2．本征半导体中，若掺入微量的五价元素，则形成N 型半导体，其多数载流子是电子；若掺入微量的三价元素，则形成P型半导体，其多数载流子是空穴。3．PN 结在 正偏 时导通 反偏 时截止，这种特性称为单向导电性。4．当温度升高时，二极管的反向饱和电流将增大，正向压降将减小。5．整流电路是利用二极管的单向导电性，将交流电变为单向脉动的直流电。稳压二极管是利用二极管的反向击穿特性实现稳压的。6．发光二极管是一种通以正向电流就会发光的二极管。7．光电二极管能将光信号转变为电信号，它工作时需加反向 偏置电压。8．测得某二极管的正向电流为1 mA，正向压降为 0.65 V，该二极管的直流电阻等于650 Ω，交流电阻等于26 Ω。1．2 单选题1．杂质半导体中，多数载流子的浓度主要取决于( C )。A．温度B．掺杂工艺C．掺杂浓度D．晶格缺陷2．PN 结形成后，空间电荷区由( D )构成。A．价电子B．自由电子C．空穴D．杂质离子3．硅二极管的反向电流很小，其大小随反向电压的增大而( B )。A．减小B．基本不变C．增大4．流过二极管的正向电流增大，其直流电阻将( C )。A．增大B．基本不变C．减小5．变容二极管在电路中主要用作( D )。、A．整流B．稳压C．发光D．可变电容器1．3 是非题1．在 N 型半导体中如果掺人足够量的三价元素，可将其改型为 P 型半导体。( √ )2．因为 N 型半导体的多子是自由电子，所以它带负电。( × ) 3．二极管在工作电流大于最大整流电流I F 时会损坏。 ( × ) 4．只要稳压二极管两端加反向电压就能起稳压作用。( × ) 1．4 分析计算题1．电路如图 T1．1 所示，设二极管的导通电压UD(on)=0.7V，试写出各电路的输出电压 Uo 值。解：(a)二极管正向导通，所以输出电压U0＝(6— 0.7)V＝5.3 V。(b)令二极管断开，可得UP＝6 V、UN＝10 V，UPUp—UN2，故 V1 优先导通后， V2截止，所以输出电压U0＝0.7 V。2．电路如图 T1．2 所示，二极管具有理想特性，已知ui＝(sinω t)V ，试对应画出 ui、u0、i D 的波形。解：输入电压 ui 为正半周时，二极管正偏导通，所以二极管两端压降为零，即 u0＝0，而流...
