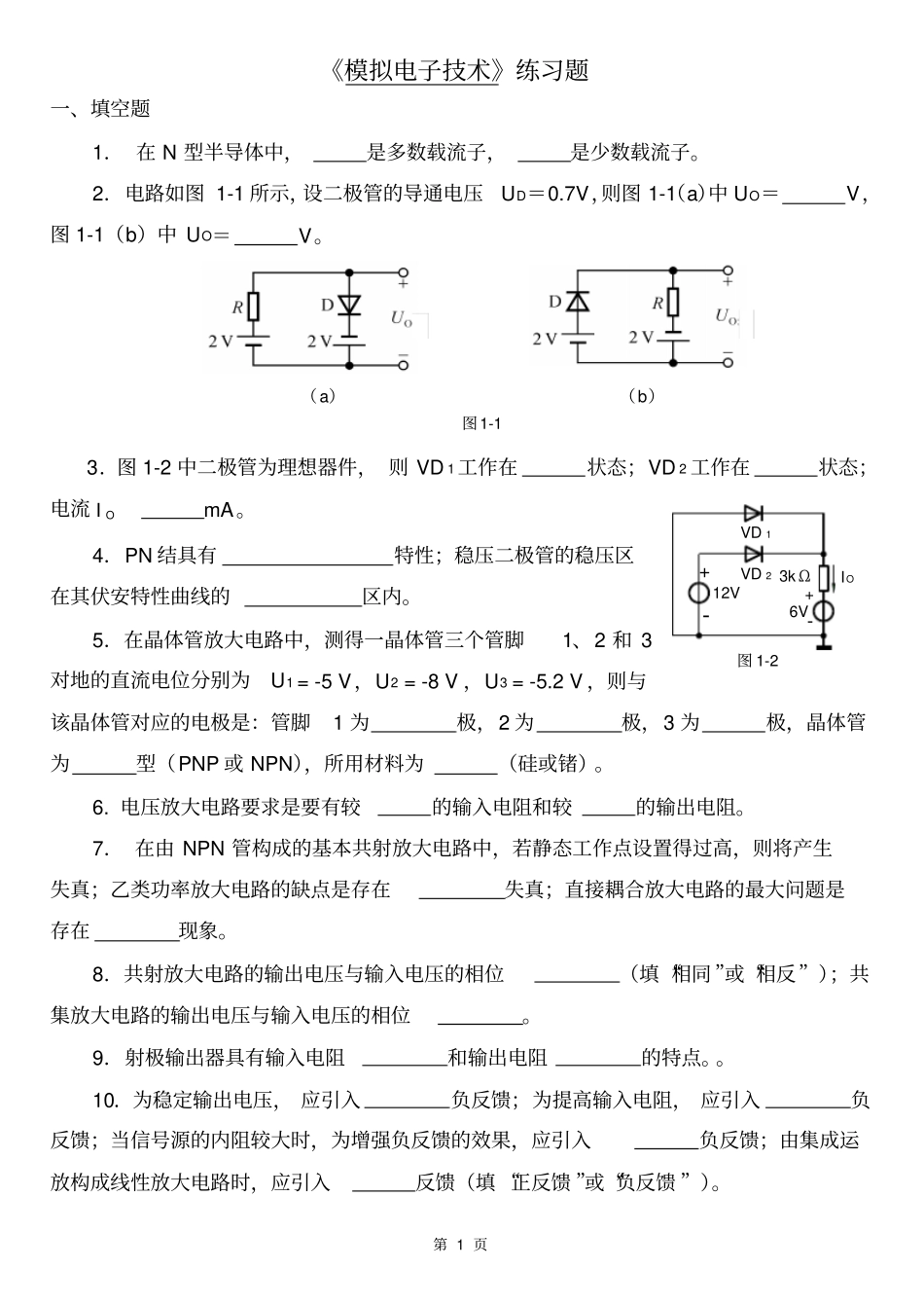

第 1 页《模拟电子技术》练习题一、填空题1． 在 N 型半导体中，是多数载流子，是少数载流子。2．电路如图 1-1 所示，设二极管的导通电压UD＝0.7V，则图 1-1（a）中 UO＝V，图 1-1（b）中 UO＝V。（a）（b）图1-13．图 1-2 中二极管为理想器件， 则 VD 1工作在状态；VD 2 工作在状态；电流OImA。4．PN 结具有特性；稳压二极管的稳压区在其伏安特性曲线的区内。5．在晶体管放大电路中，测得一晶体管三个管脚1、2 和 3对地的直流电位分别为U1 = -5 V，U2 = -8 V ，U3 = -5.2 V ，则与该晶体管对应的电极是：管脚1 为极，2 为极，3 为极，晶体管为型（PNP 或 NPN），所用材料为（硅或锗）。6. 电压放大电路要求是要有较的输入电阻和较的输出电阻。7． 在由 NPN 管构成的基本共射放大电路中，若静态工作点设置得过高，则将产生失真；乙类功率放大电路的缺点是存在失真；直接耦合放大电路的最大问题是存在现象。8．共射放大电路的输出电压与输入电压的相位（填 “相同 ”或“相反” ）；共集放大电路的输出电压与输入电压的相位。9．射极输出器具有输入电阻和输出电阻的特点。。10．为稳定输出电压， 应引入负反馈；为提高输入电阻， 应引入负反馈；当信号源的内阻较大时，为增强负反馈的效果，应引入负反馈；由集成运放构成线性放大电路时，应引入反馈（填 “正反馈 ”或“负反馈 ” ）。-+-+12V6V3k ΩVD 2VD 1图 1-2IO第 2 页11．集成运放有两个工作区，即线性区和非线性区，则图1-3（a）所示的集成运放工作于区，图（ b）所示的集成运放工作于区。RuOuOA 1-+∞+A 2+-∞+R1R2+-+-uI(a)(b)图1-3uI二、单项选择题（每小题3 分，共 15 分）1．如图 2-1 所示电路，二极管D1 和 D2 的工作状态为（）。A．D1 截止， D2 导通B．D1 导通， D2 截止C．D1 和 D2 均导通D．D1 和 D2均截止2．在放大电路中， 若测得某晶体管三个极的电位分别为 9V，2.5V，3.2V，则这三个极分别为（）。A．C，B，E B．C，E，B C．E，C，B D．B，E，C 3．在图 2-2 中，VCC=12V，RC=3kΩ，β=50，UBEQ 可忽略不计，若使 UCEQ=6V，则 RB 应为（）。A．360 kΩB．300 kΩC．300 ΩD．400 k Ω4．工作在放大区的某晶体管当iB 从 20μ A增大到 30μ A时，iC 从 2mA 增大到 4mA，那么它的值约为（）。A. 50 B. 200 C. 20 D．100 5．射极输出器（）。A．有电流放大作用，...
