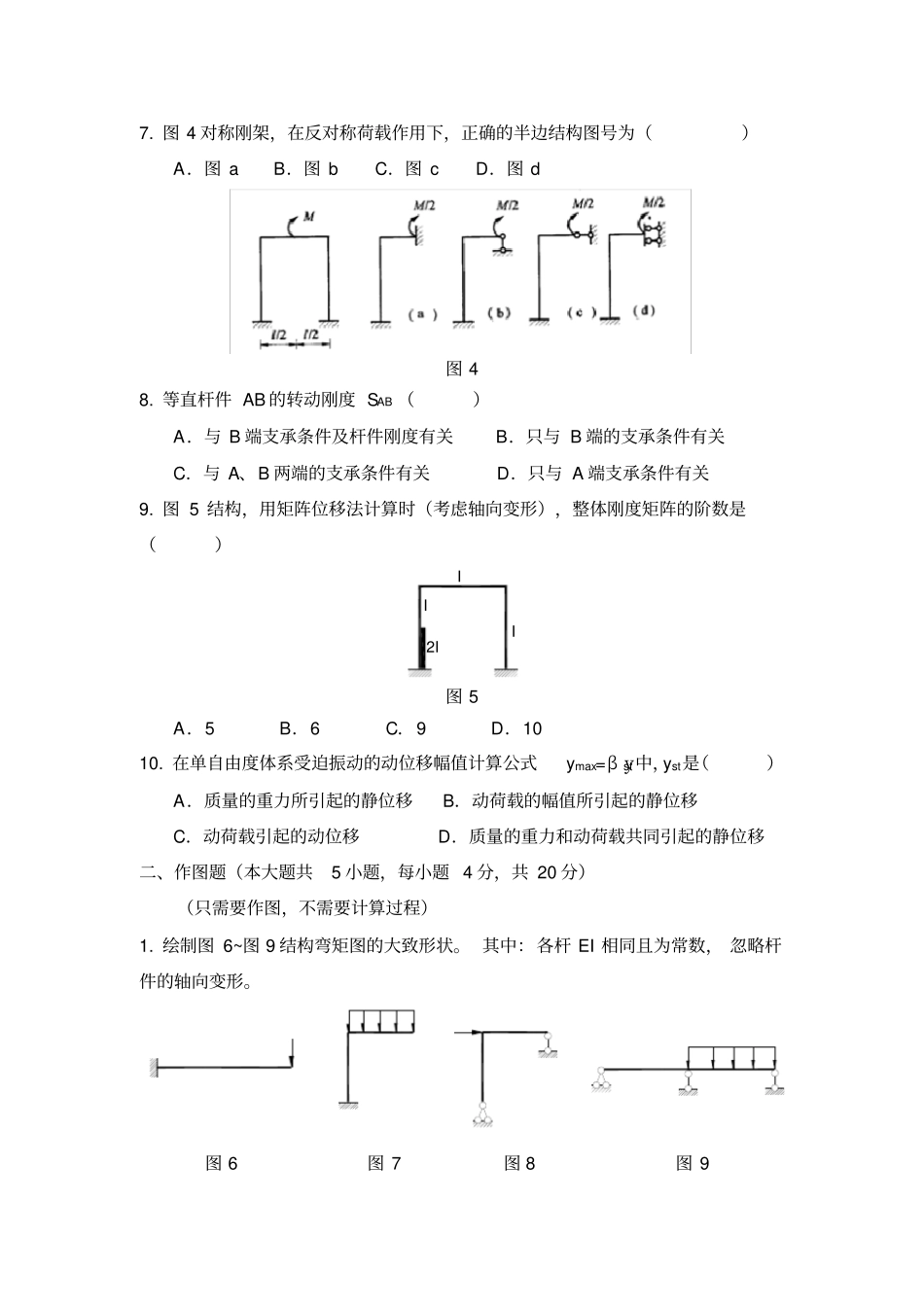

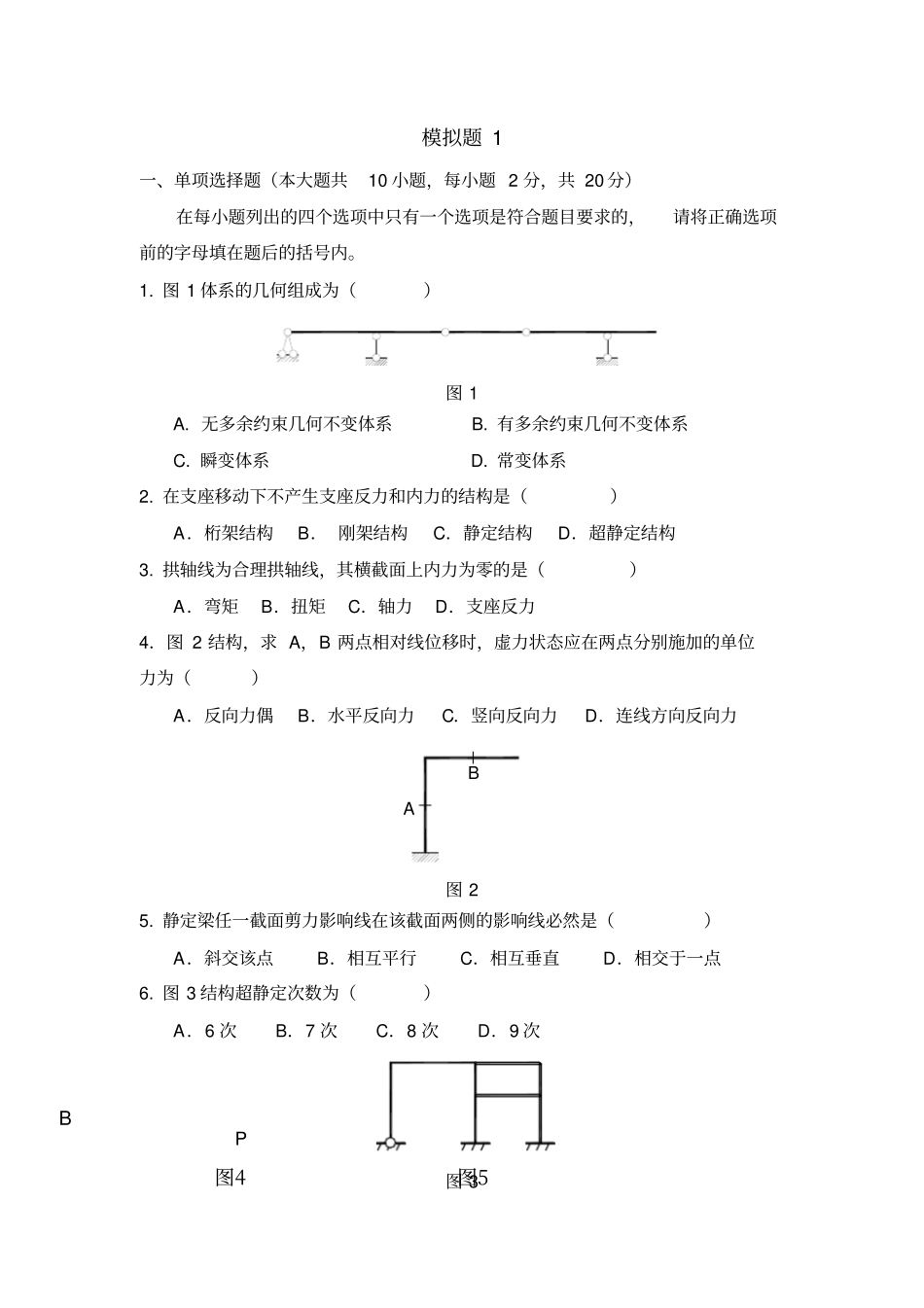

模拟题 1一、单项选择题（本大题共10 小题，每小题 2 分，共 20 分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。1. 图 1 体系的几何组成为（）图 1 A. 无多余约束几何不变体系B. 有多余约束几何不变体系C. 瞬变体系D. 常变体系2. 在支座移动下不产生支座反力和内力的结构是（）A．桁架结构B． 刚架结构C．静定结构D．超静定结构3. 拱轴线为合理拱轴线，其横截面上内力为零的是（）A．弯矩B．扭矩C．轴力D．支座反力4．图 2 结构，求 A，B 两点相对线位移时，虚力状态应在两点分别施加的单位力为（）A．反向力偶B．水平反向力C．竖向反向力D．连线方向反向力图 2 5. 静定梁任一截面剪力影响线在该截面两侧的影响线必然是（）A．斜交该点B．相互平行C．相互垂直D．相交于一点6. 图 3 结构超静定次数为（）A．6 次B．7 次C．8 次D．9 次图 3BAP图4B图57. 图 4 对称刚架，在反对称荷载作用下，正确的半边结构图号为（）A．图 a B．图 b C．图 c D．图 d 图 48. 等直杆件 AB 的转动刚度 SAB （）A．与 B 端支承条件及杆件刚度有关B．只与 B 端的支承条件有关C．与 A、B 两端的支承条件有关D．只与 A 端支承条件有关9. 图 5 结构，用矩阵位移法计算时（考虑轴向变形），整体刚度矩阵的阶数是（）图 5A．5 B．6 C．9 D．10 10. 在单自由度体系受迫振动的动位移幅值计算公式ymax=β yst中，yst是（）A．质量的重力所引起的静位移B．动荷载的幅值所引起的静位移C．动荷载引起的动位移D．质量的重力和动荷载共同引起的静位移二、作图题（本大题共5 小题，每小题 4 分，共 20 分）（只需要作图，不需要计算过程）1. 绘制图 6~图 9 结构弯矩图的大致形状。 其中：各杆 EI 相同且为常数， 忽略杆件的轴向变形。图 6 图 7 图 8 图 92IIII2. 绘制图 10 结构 QC 的影响线。图 10三、计算题（本大题共4 小题，每小题 15 分，共 60 分）（要求写出详细的计算过程）1. 力法求解图 11结构。杆 EI 为常数，忽略杆件的轴向变形。（1）求 B 支座的支座反力。（2）绘弯矩图。图 112. 位移法计算图 12 结构。各杆 EI＝常数，忽略杆件的轴向变形。（1）写出位移法的独立基本未知量。（2）写出杆端弯矩表达式。（3）列出位移法基本方程（不需求解） 。图 123. 力矩分配法计算图13 结构，并绘制弯矩图...
