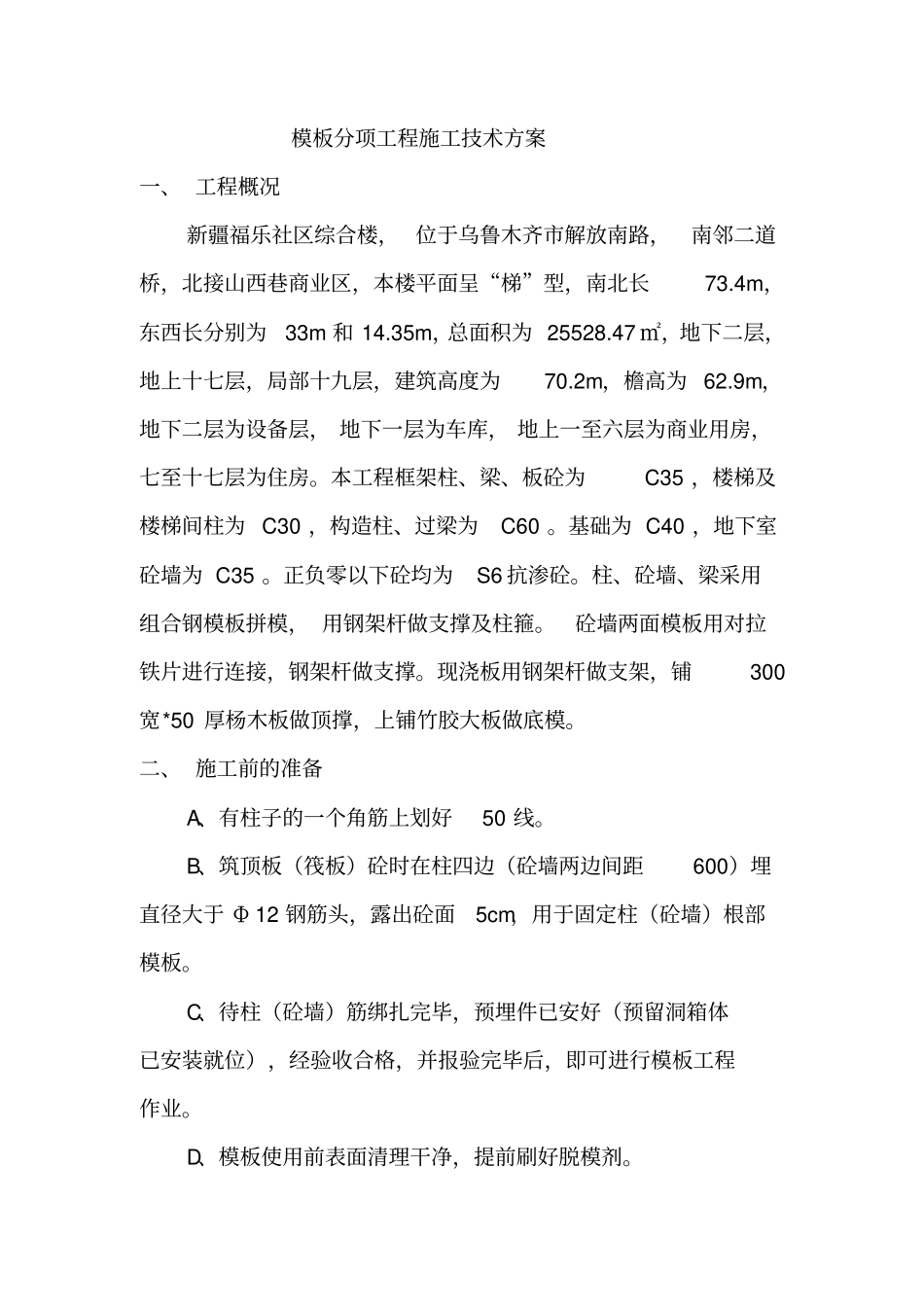

模板分项工程施工技术方案一、 工程概况新疆福乐社区综合楼， 位于乌鲁木齐市解放南路，南邻二道桥，北接山西巷商业区，本楼平面呈“梯”型，南北长73.4m，东西长分别为33m 和 14.35m，总面积为 25528.47 ㎡，地下二层，地上十七层，局部十九层，建筑高度为70.2m，檐高为 62.9m，地下二层为设备层， 地下一层为车库， 地上一至六层为商业用房，七至十七层为住房。本工程框架柱、梁、板砼为C35 ，楼梯及楼梯间柱为 C30 ，构造柱、过梁为C60 。基础为 C40 ，地下室砼墙为 C35 。正负零以下砼均为S6 抗渗砼。柱、砼墙、梁采用组合钢模板拼模， 用钢架杆做支撑及柱箍。砼墙两面模板用对拉铁片进行连接，钢架杆做支撑。现浇板用钢架杆做支架，铺300宽*50 厚杨木板做顶撑，上铺竹胶大板做底模。二、 施工前的准备A、有柱子的一个角筋上划好50 线。B、筑顶板（筏板）砼时在柱四边（砼墙两边间距600）埋直径大于 Φ 12 钢筋头，露出砼面5cm，用于固定柱（砼墙）根部模板。C、待柱（砼墙）筋绑扎完毕，预埋件已安好（预留洞箱体已安装就位），经验收合格，并报验完毕后，即可进行模板工程作业。D、模板使用前表面清理干净，提前刷好脱模剂。E、柱（砼墙）根部杂质、灰浆等清理干净并用水冲洗。三、 支撑方法及技术要求（一）柱（地下室砼墙）模板支设1、柱（砼墙）模板进行高度组合时，可用1.5m、1.2m、0.9m、0.6m 长的定型模板进行组合。2、柱（砼墙）模板宽度组合根据建筑施工平面图在基面上所弹的柱、 剪力墙内模线尺寸来选模板进行组合，模板组合的水平接缝必须上下错开， 不得放在同一断面， 以增强模板的整体钢度。3、模板进行拼装，用U 型卡及连接角模将模板与模板之间连接好，砼墙两面模板用对螺杆连接，对下片的设置，横向不大于 30cｍ一道，竖向第一道距地３０ｃｍ，第二道距第一道３０ｃｍ，以后沿高度每６０ｃｍ设一道。４、柱模回固用０ . ８m-１. ２m长钢架杆做箍加固拼装好的钢模板 , 钢管箍子的设置 , 第一道距地30cm,以后沿高度每50cm设置一道。 最后将锁好的柱箍与满堂架连接好，使支好的柱模有可靠的支撑。 将柱根模板与柱边埋的钢筋头脑间用木楔卡紧，保证柱根部位置正确。5、砼墙模板加固， 砼墙两面钢模用U型卡和对拉片拼好后，在模板背面背横向架杆，横向杆第一道距地30cm，以后沿高度每 60CM设一根。 再沿竖向间距60CM背竖向杆， 竖向杆与墙两头模板边不大于30CM，将墙模连成一个整体...
