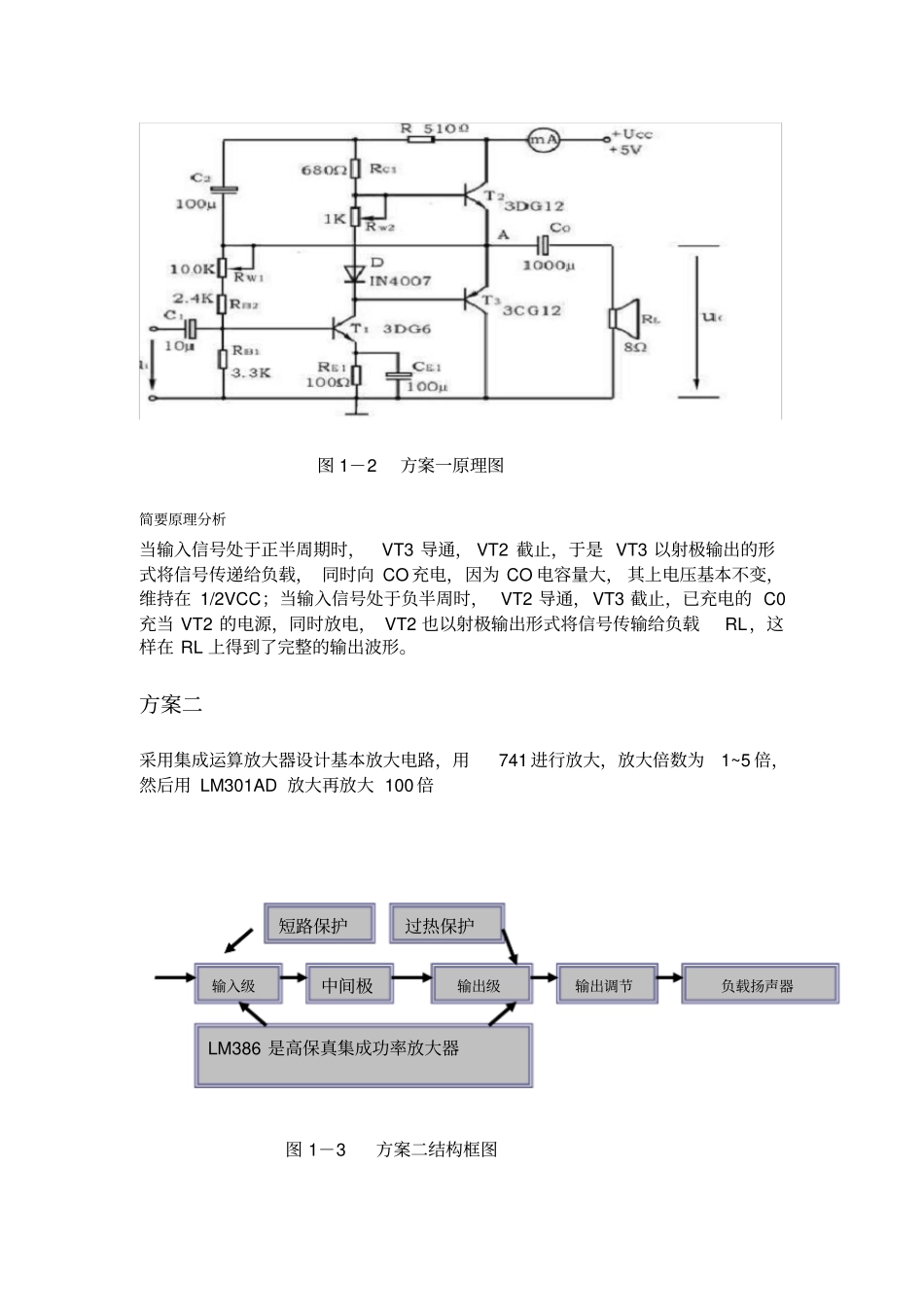

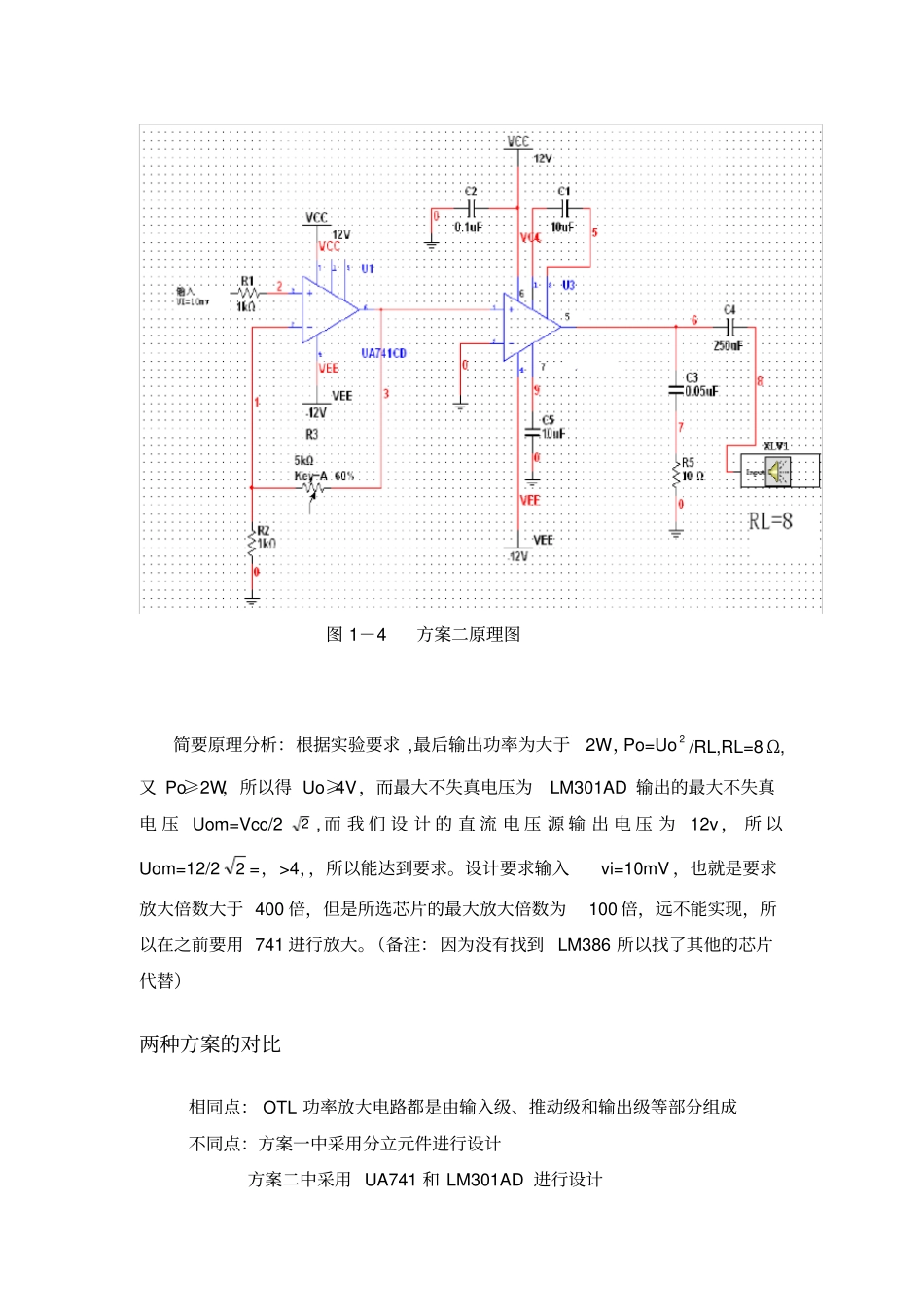

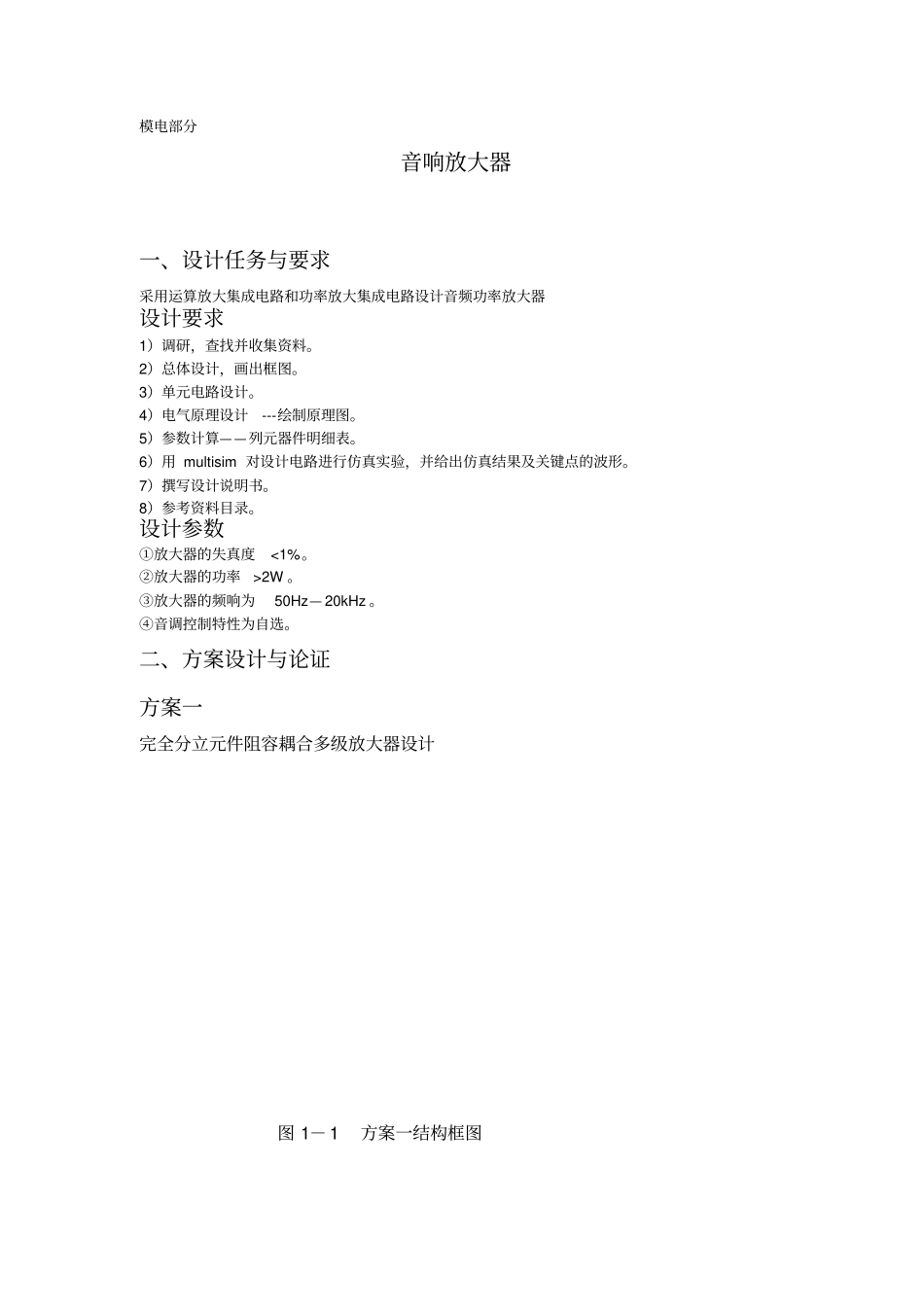

模电部分音响放大器一、设计任务与要求采用运算放大集成电路和功率放大集成电路设计音频功率放大器设计要求1）调研，查找并收集资料。2）总体设计，画出框图。3）单元电路设计。4）电气原理设计---绘制原理图。5）参数计算——列元器件明细表。6）用 multisim 对设计电路进行仿真实验，并给出仿真结果及关键点的波形。7）撰写设计说明书。8）参考资料目录。设计参数①放大器的失真度<1%。②放大器的功率>2W 。③放大器的频响为50Hz— 20kHz 。④音调控制特性为自选。二、方案设计与论证方案一完全分立元件阻容耦合多级放大器设计图 1－ 1 方案一结构框图图 1－2 方案一原理图简要原理分析当输入信号处于正半周期时，VT3 导通， VT2 截止，于是 VT3 以射极输出的形式将信号传递给负载， 同时向 CO 充电，因为 CO 电容量大， 其上电压基本不变，维持在 1/2VCC；当输入信号处于负半周时， VT2 导通，VT3 截止，已充电的 C0充当 VT2 的电源，同时放电， VT2 也以射极输出形式将信号传输给负载RL，这样在 RL 上得到了完整的输出波形。方案二采用集成运算放大器设计基本放大电路，用741 进行放大，放大倍数为1~5 倍，然后用 LM301AD 放大再放大 100 倍图 1－3 方案二结构框图输入级中间极输出级输出调节LM386 是高保真集成功率放大器短路保护过热保护负载扬声器图 1－4 方案二原理图简要原理分析：根据实验要求 ,最后输出功率为大于2W，Po=Uo2 /RL,RL=8 Ω,又 Po≥2W，所以得 Uo≥4V，而最大不失真电压为LM301AD 输出的最大不失真电 压 Uom=Vcc/22 , 而 我 们 设 计 的 直 流 电 压 源 输 出 电 压 为12v ， 所 以Uom=12/22 =，>4，，所以能达到要求。设计要求输入vi=10mV ，也就是要求放大倍数大于 400 倍，但是所选芯片的最大放大倍数为100 倍，远不能实现，所以在之前要用 741 进行放大。（备注：因为没有找到 LM386 所以找了其他的芯片代替）两种方案的对比相同点： OTL 功率放大电路都是由输入级、推动级和输出级等部分组成不同点：方案一中采用分立元件进行设计方案二中采用 UA741 和 LM301AD 进行设计我们选择方案二理由如下：用集成运算放大器放大信号的主要优点1)电路设计简化， 组装高度方便， 只需适当选配外接元件， 便可实现输入、输出的各种放大关系。2)由于运放的开环增益都很高， 用其构成的放大电路一般工作在深度负反馈的闭环状态，则性能...
