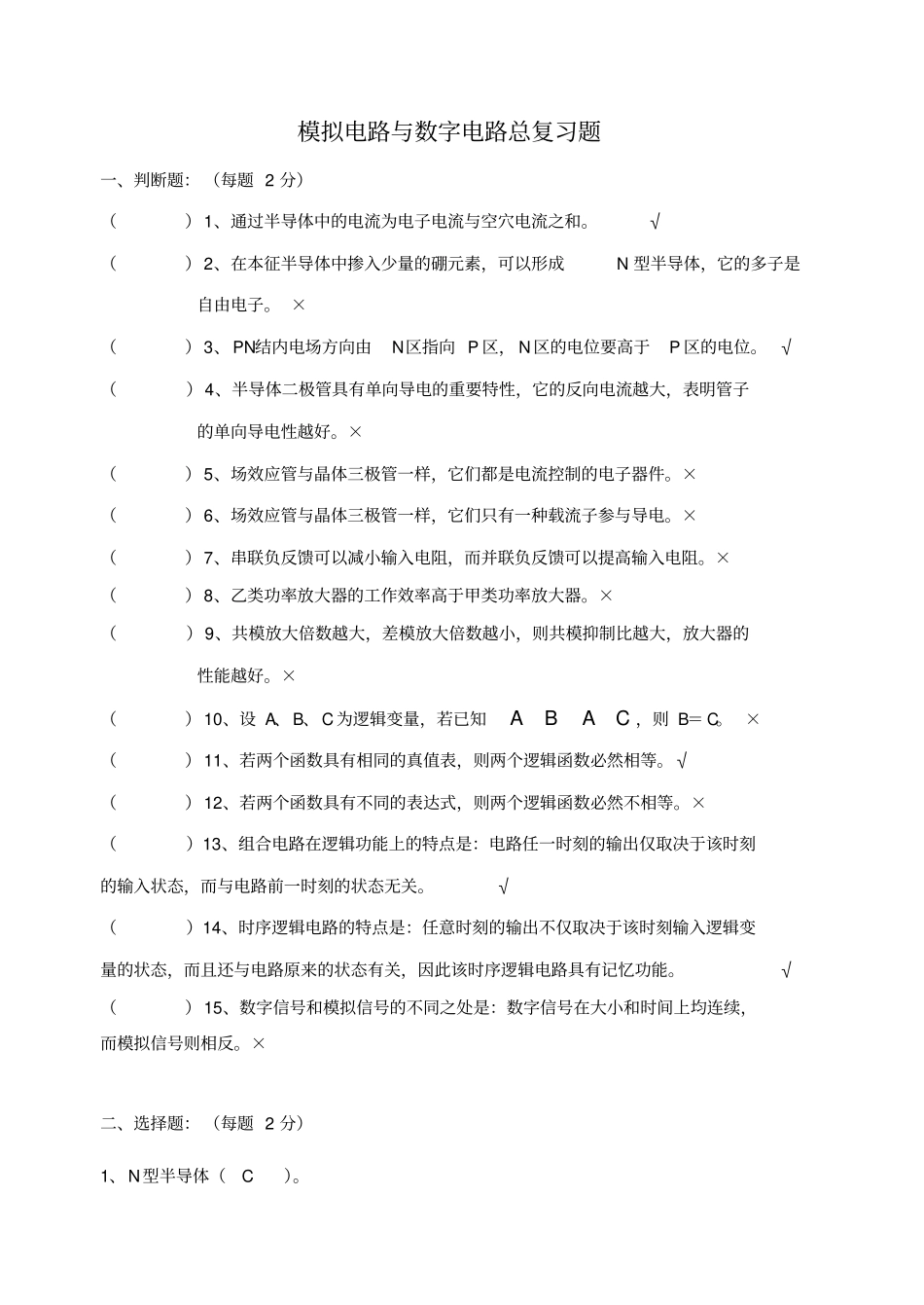

模拟电路与数字电路总复习题一、判断题： （每题 2 分）（）1、通过半导体中的电流为电子电流与空穴电流之和。√（）2、在本征半导体中掺入少量的硼元素，可以形成N 型半导体，它的多子是自由电子。 ×（）3、PN结内电场方向由N区指向 P 区， N区的电位要高于P 区的电位。 √（）4、半导体二极管具有单向导电的重要特性，它的反向电流越大，表明管子的单向导电性越好。×（）5、场效应管与晶体三极管一样，它们都是电流控制的电子器件。×（）6、场效应管与晶体三极管一样，它们只有一种载流子参与导电。×（）7、串联负反馈可以减小输入电阻，而并联负反馈可以提高输入电阻。×（）8、乙类功率放大器的工作效率高于甲类功率放大器。×（）9、共模放大倍数越大，差模放大倍数越小，则共模抑制比越大，放大器的性能越好。×（）10、设 A、B、C为逻辑变量，若已知CABA，则 B＝ C。 ×（）11、若两个函数具有相同的真值表，则两个逻辑函数必然相等。√（）12、若两个函数具有不同的表达式，则两个逻辑函数必然不相等。×（）13、组合电路在逻辑功能上的特点是：电路任一时刻的输出仅取决于该时刻的输入状态，而与电路前一时刻的状态无关。√（）14、时序逻辑电路的特点是：任意时刻的输出不仅取决于该时刻输入逻辑变量的状态，而且还与电路原来的状态有关，因此该时序逻辑电路具有记忆功能。√（）15、数字信号和模拟信号的不同之处是：数字信号在大小和时间上均连续，而模拟信号则相反。×二、选择题： （每题 2 分）1、N型半导体（ C ）。 A：带正电B：带负电C：呈中性2、在常温下，流过二极管的正向电流与其两端的外加电压（ B ）。 A：几乎无关B：近似按指数规律上升C：线性关系3、采用图解法分析基本放大器的静态特性时，必须画出晶体管特性曲线和（ A ），所求两者之交点即为Q点。A：直流负载线B：交流负载线C：转移特性曲线4、设计一个放大电路，为保证输出电流稳定，信号源内阻的影响小，应采用（ B ）的负反馈。 A ：串联电压负反馈B： 串联电流负反馈 C ：并联电压负反馈D：并联电流负反馈三、填空题： （每题 4 分）1、三极管的 _____________状态要求：发射结电压正偏，集电结电压反偏。（放大）2、根据掺入杂质的性质不同，可以分为______型半导体和 ______型半导体。如果掺入杂质是磷元素， 将形成 ______型半导体， 其中多子是 _______________。（P N N 自由电子）3、通过半导体中的电流...
