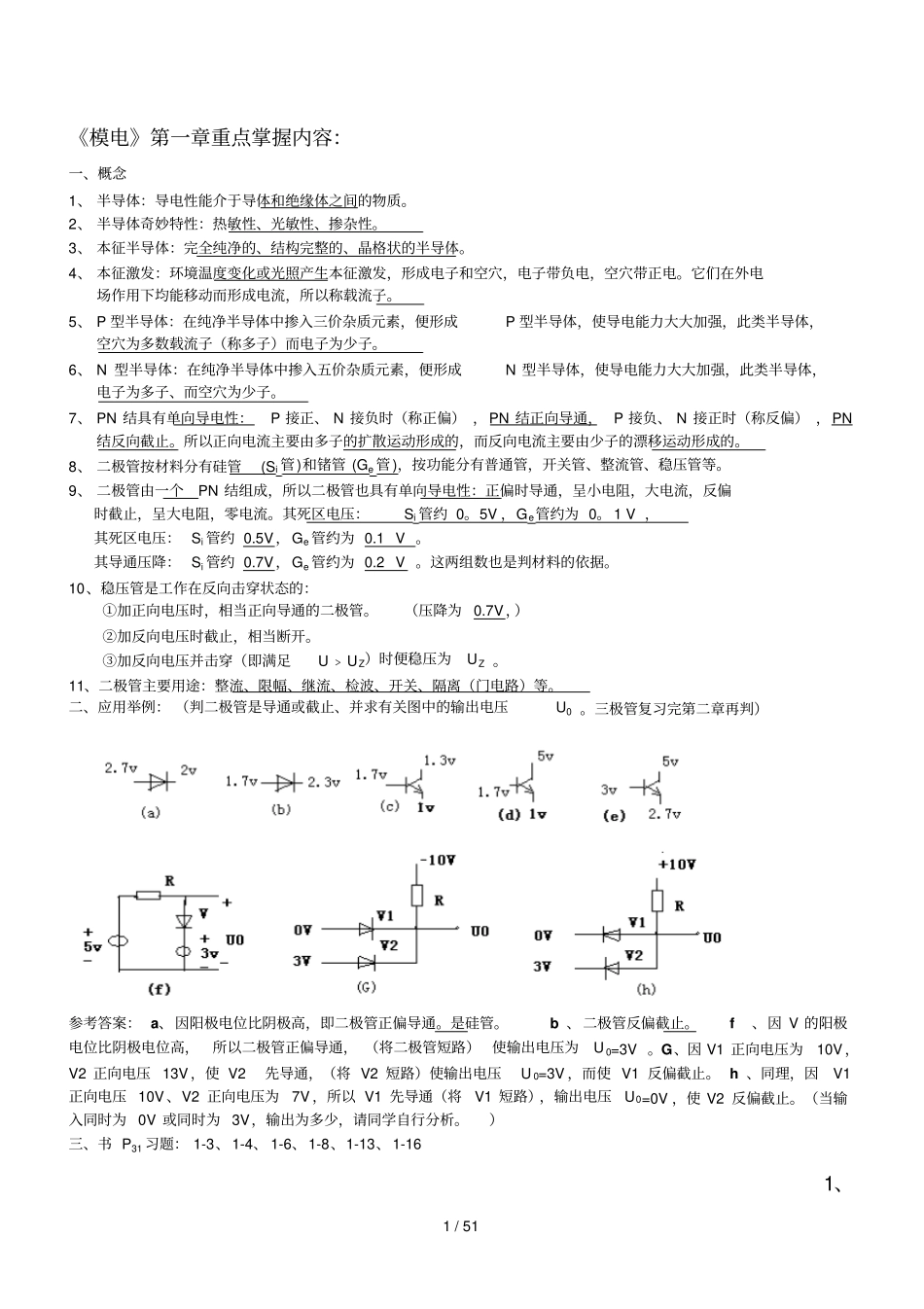

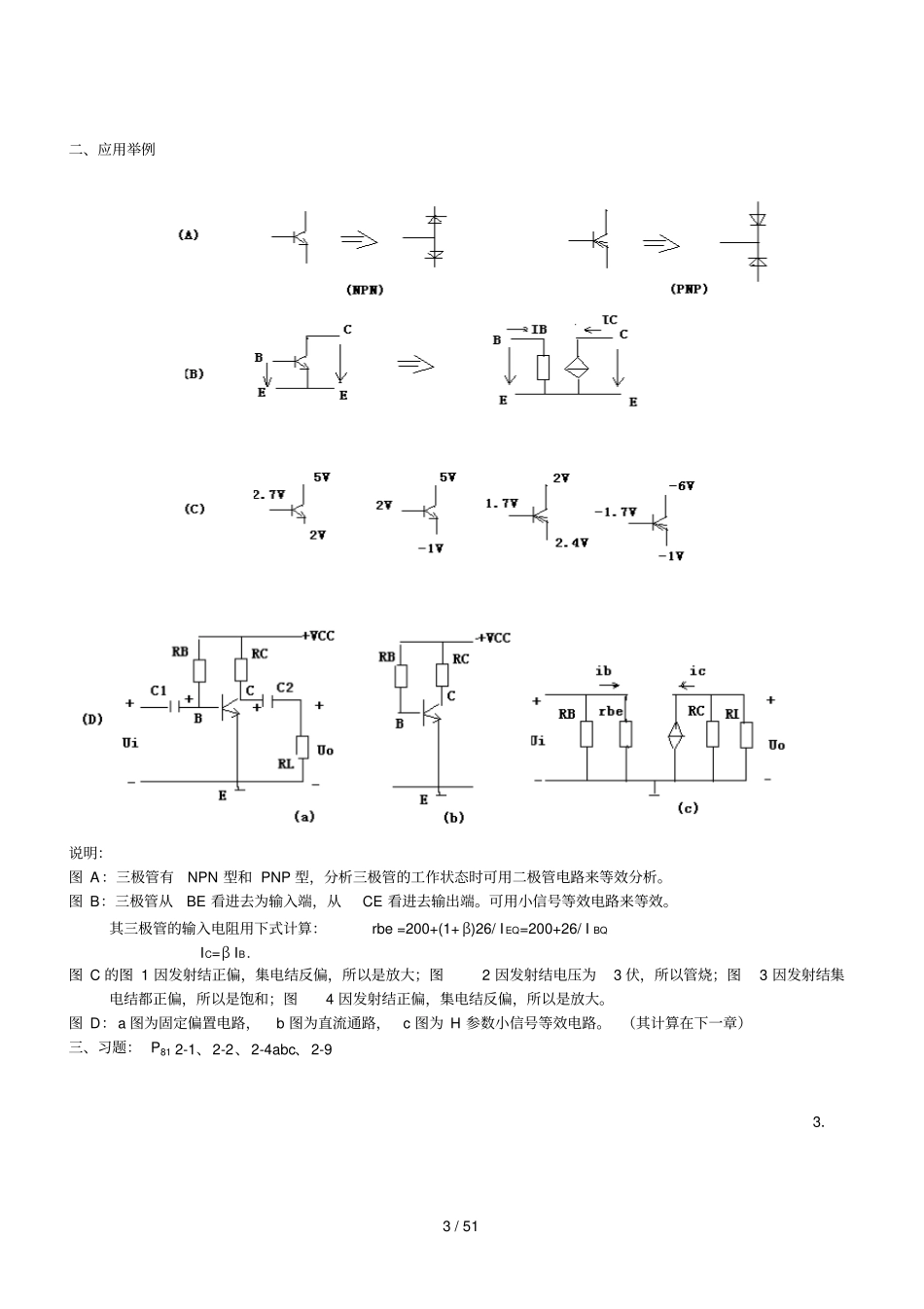

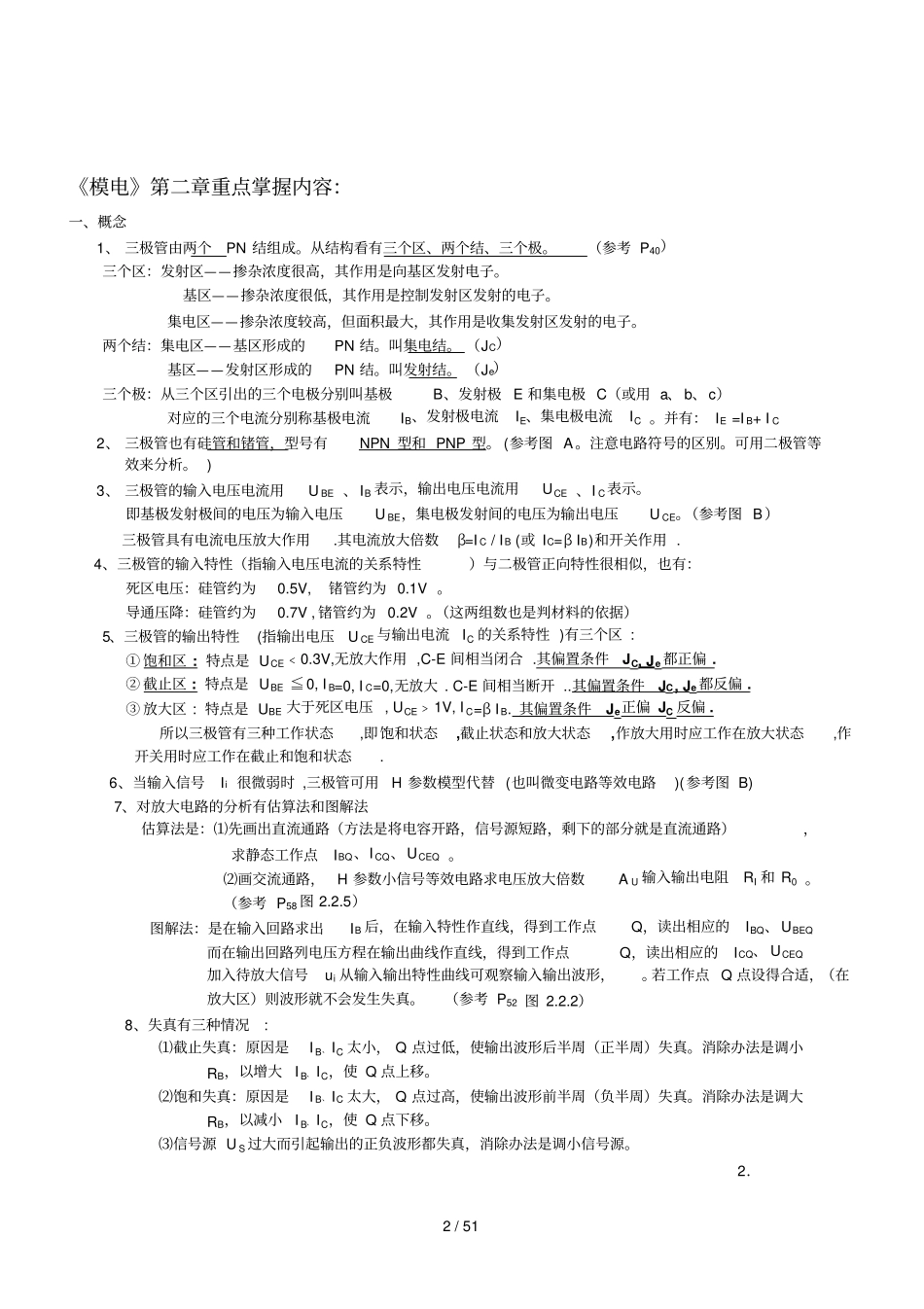

1 / 51 《模电》第一章重点掌握内容:一、概念1、 半导体:导电性能介于导体和绝缘体之间的物质。2、 半导体奇妙特性:热敏性、光敏性、掺杂性。3、 本征半导体:完全纯净的、结构完整的、晶格状的半导体。4、 本征激发:环境温度变化或光照产生本征激发,形成电子和空穴,电子带负电,空穴带正电。它们在外电场作用下均能移动而形成电流,所以称载流子。5、 P 型半导体:在纯净半导体中掺入三价杂质元素,便形成P 型半导体,使导电能力大大加强,此类半导体,空穴为多数载流子(称多子)而电子为少子。6、 N 型半导体:在纯净半导体中掺入五价杂质元素,便形成N 型半导体,使导电能力大大加强,此类半导体,电子为多子、而空穴为少子。7、 PN 结具有单向导电性:P 接正、 N 接负时(称正偏) ,PN 结正向导通, P 接负、 N 接正时(称反偏) ,PN结反向截止。所以正向电流主要由多子的扩散运动形成的,而反向电流主要由少子的漂移运动形成的。8、 二极管按材料分有硅管(Si 管)和锗管 (Ge 管),按功能分有普通管,开关管、整流管、稳压管等。9、 二极管由一个PN 结组成,所以二极管也具有单向导电性:正偏时导通,呈小电阻,大电流,反偏时截止,呈大电阻,零电流。其死区电压:Si 管约 0。5V ,Ge管约为 0。 1 V ,其死区电压: Si 管约 0.5V,Ge 管约为 0.1 V 。其导通压降: Si 管约 0.7V,Ge 管约为 0.2 V 。这两组数也是判材料的依据。10、稳压管是工作在反向击穿状态的:①加正向电压时,相当正向导通的二极管。(压降为 0.7V,)②加反向电压时截止,相当断开。③加反向电压并击穿(即满足U﹥UZ)时便稳压为UZ 。11、二极管主要用途:整流、限幅、继流、检波、开关、隔离(门电路)等。二、应用举例: (判二极管是导通或截止、并求有关图中的输出电压U0 。三极管复习完第二章再判)参考答案: a、因阳极电位比阴极高,即二极管正偏导通。是硅管。b 、二极管反偏截止。f 、因 V 的阳极电位比阴极电位高,所以二极管正偏导通, (将二极管短路) 使输出电压为U 0=3V 。G、因 V1 正向电压为10V ,V2 正向电压 13V ,使 V2 先导通,(将 V2 短路)使输出电压U 0=3V ,而使 V1 反偏截止。 h 、同理,因V1正向电压 10V 、V2 正向电压为7V ,所以 V1 先导通(将V1 短路),输出电压U0=0V ,使 V2 反偏截止。(当输入同时为 0V 或同时为 3V,输出...
