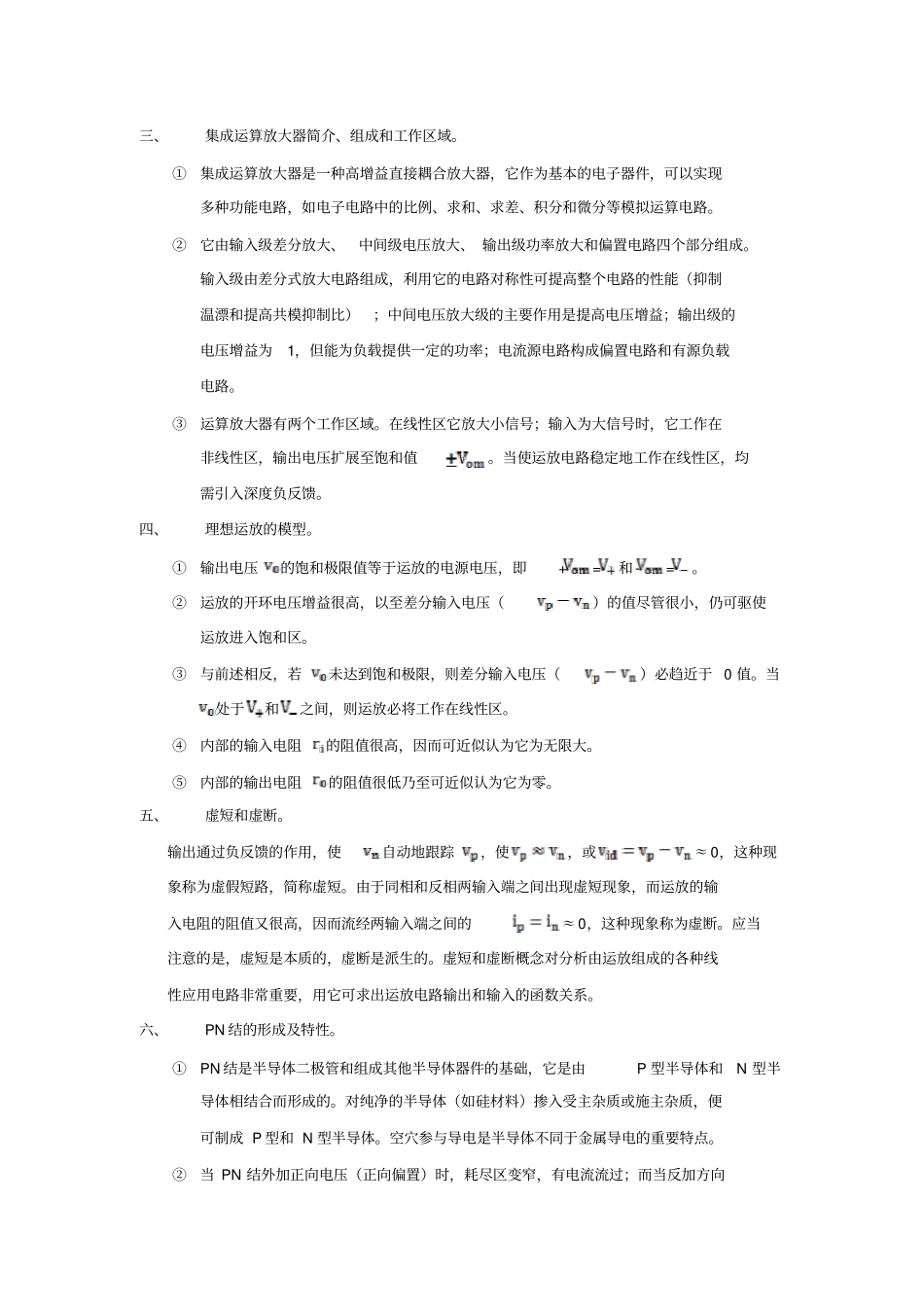

1. 模电和数电的主要内容,学习目的。参考要点:①模电主要讲述对模拟信号进行产生、放大和处理的模拟集成电路;数电主要是通过数字逻辑和计算去分析、处理信号,数字逻辑电路的构成及运用。由于数字电路稳定性高,结果再现性好;易于设计等诸多优点,因此是今后的发展方向。但现实世界中信息都是模拟信息,模电是不可能淘汰的。单就一个系统而言模电部分可能会减少,理想构成为: 模拟输入 —AD 采样(数字化) --数字处理 —DA 转换 — 模拟输出。②电力专业学生学习模电数电,了解常见的模拟数字集成电路,掌握简单的电路设计,对于以后工作中遇到的弱电控制强电等情况很有帮助。而且目前我国正在建设智能电网,模电数电的这些知识为电网高速通信网络,智能表计等智能电网核心设备打下了基础。模电一、模拟信号和数字信号。在时间上和幅值上均是连续的信号称为模拟信号,时间离散、数值也离散的信号称为数字信号。随着计算机的广泛应用,绝大多数电子系统都采用计算机来对信号进行处理,由于计算机无法直接处理模拟信号,所以需要将模拟信号转换成数字信号。二、放大电路的类型和主要性能指标。①电压放大、电流放大、互阻放大和互导放大。电压放大电路主要考虑电压增益,电流放大电路主要考虑电流增益,需要将电流信号转换为电压信号可利用互阻放大电路,把电压信号转换成与之相应的电流输出,这种电路为互导放大电路。这四种放大电路模型可实现相互转换。②输入电阻、输出电阻、增益、频率响应和非线性失真。输入电阻等于输入电压与输入电流的比值,它的大小决定了放大电路从信号源吸取信号幅值的大小;输出电阻的大小决定了它带负载的能力,在信号源短路和负载开路情况下,在放大电路输出端加一个测试电压,相应产生一测试电流就能求得输出电阻;增益实际上反映了放大电路在输入信号控制下,将供电电源能量转换为信号能量的能力;放大电路频率响应指在输入正弦信号情况下,输出随输入信号频率连续变化的稳态响应;由于元器件特性的非线性和放大电路工作电源受有限电压的限制而造成的失真为非线性失真。三、集成运算放大器简介、组成和工作区域。①集成运算放大器是一种高增益直接耦合放大器,它作为基本的电子器件,可以实现多种功能电路,如电子电路中的比例、求和、求差、积分和微分等模拟运算电路。②它由输入级差分放大、中间级电压放大、 输出级功率放大和偏置电路四个部分组成。输入级由差分式放大电路组成,利用它的电路对...
