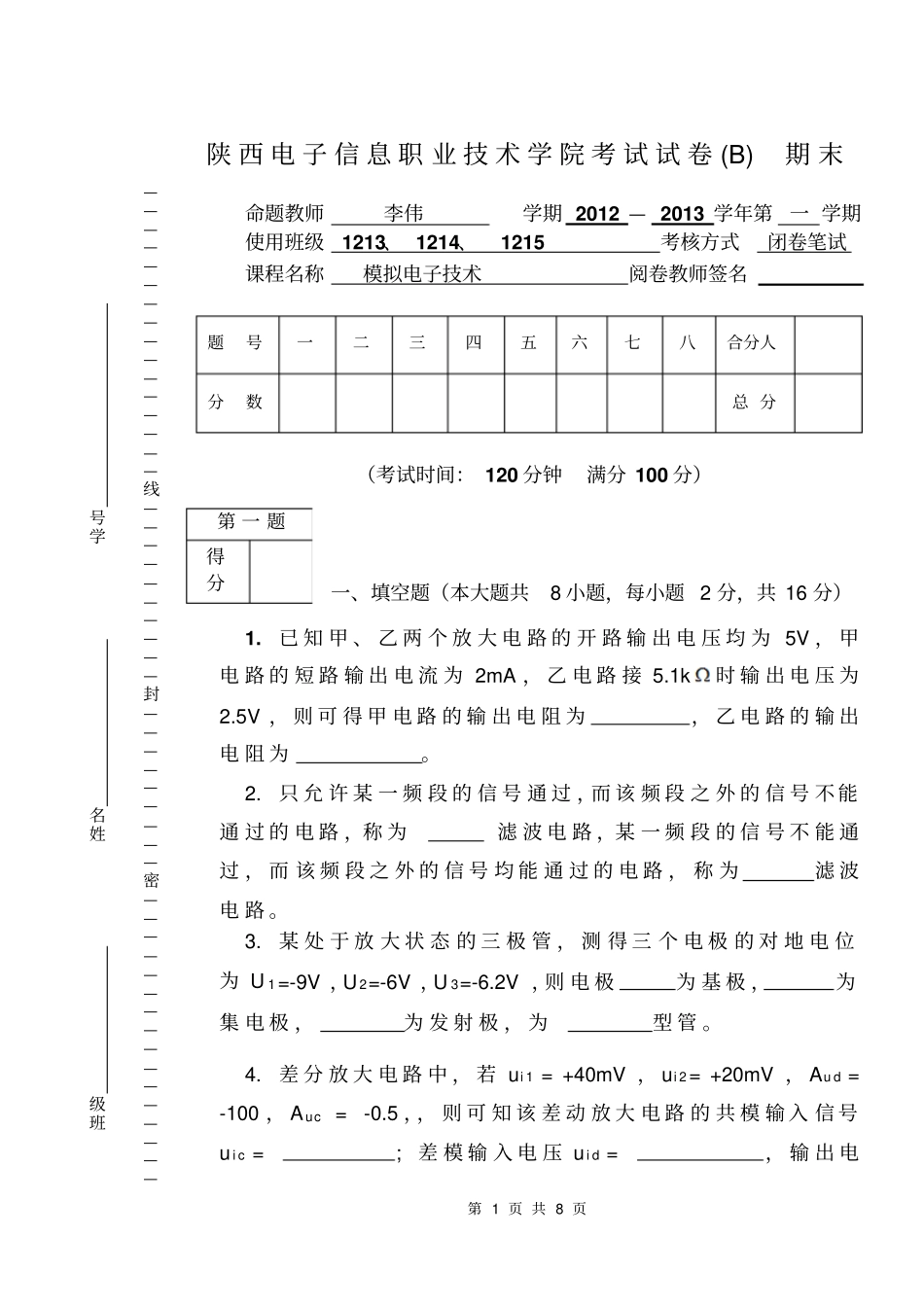

第 1 页 共 8 页陕 西 电 子 信 息 职 业 技 术 学 院 考 试 试 卷 (B) 期 末命题教师李伟学期 2012 — 2013 学年第一 学期使用班级1213、 1214、1215 考核方式闭卷笔试课程名称模拟电子技术阅卷教师签名题号一二三四五六七八合分人分数总 分（考试时间： 120 分钟满分 100 分）一、填空题（本大题共8 小题，每小题 2 分，共 16 分）1.已 知 甲 、 乙 两 个 放 大 电 路 的 开 路 输 出 电 压 均 为 5V ， 甲电 路 的 短 路 输 出 电 流 为 2mA ， 乙 电 路 接 5.1k时 输 出 电 压 为2.5V ， 则 可 得 甲 电 路 的 输 出 电 阻 为， 乙 电 路 的 输 出电 阻 为。2. 只 允 许 某 一 频 段 的 信 号 通 过 ，而 该 频 段 之 外 的 信 号 不 能通 过 的 电 路 ，称 为滤 波 电 路 ，某 一 频 段 的 信 号 不 能 通过 ， 而 该 频 段 之 外 的 信 号 均 能 通 过 的 电 路 ， 称 为滤 波电 路 。3. 某 处 于 放 大 状 态 的 三 极 管 ， 测 得 三 个 电 极 的 对 地 电 位为 U 1=-9V ，U 2=-6V ，U 3=-6.2V ，则 电 极为 基 极 ，为集 电 极 ，为 发 射 极 ， 为型 管 。4. 差 分 放 大 电 路 中 ， 若 ui 1 = +40mV ， ui 2= +20mV ， Au d =-100 ， A uc =-0.5 ，， 则 可 知 该 差 动 放 大 电 路 的 共 模 输 入 信 号u i c = ; 差 模 输 入 电 压 u i d = ， 输 出 电班级姓名学号————————————————密—————————封——————————线————————————————第 一 题得分第 2 页 共 8 页压 为 uo = 。5. 差 分 放 大 电 路 抑 制 零 漂 是 靠 电 路 结 构和 两 管公 共 发 射 极 电 阻 的 很 强 的作 用 。6. 半 导 体 稳 压 管 的 稳 压 功 能 是 利 用PN结 的特 性 来 实 现 的 。7. 串 联 负 反 馈 在 信 号 源 内 阻时 反 馈 效 果 显 著 ； 并 联负 反 馈 在 信 号 源 内 阻时 反 馈 效 果 显 著 。8. 集 成 运 放 用 作 电 压 比 较 器 时 ，应 工 作 于环 状 态 或引 入反 馈 ...
