模电课件设计音频功率放大器VIP免费

模电课件设计音频功率放大器_第1页
1/16
模电课件设计音频功率放大器_第2页
2/16
模电课件设计音频功率放大器_第3页
3/16

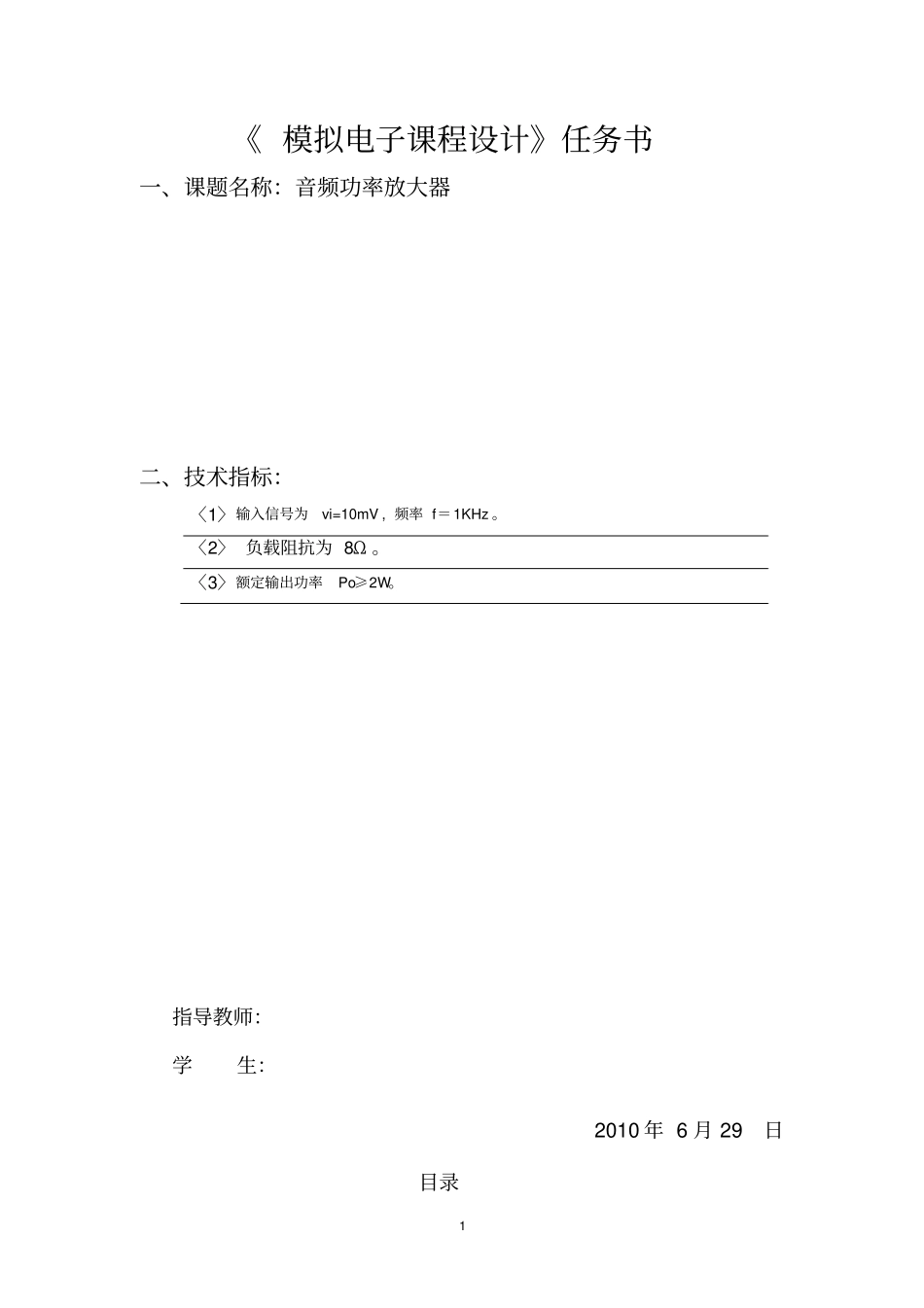

1 《 模拟电子课程设计》任务书一、课题名称:音频功率放大器二、技术指标:〈1〉输入信号为vi=10mV , 频率 f=1KHz 。〈2〉 负载阻抗为 8Ω 。〈3〉额定输出功率Po≥2W。指导教师:学生:2010 年 6 月 29 日目录2 3 摘要这次的模拟电路课程设计题目为音频功率放大器,简称音频功放, 音频功率放大器主要用于推动扬声器发声,凡发声的电子产品中都要用到音频功放,比如手机、 MP4 播放器、笔记本电脑、电视机、音响设备等给我们的生活和学习工作带来了不可替代的方便享受。我主要采用了两种方法对其进行了分析和设计,一种利用了A386 集成芯片对其进行放大输出, 另一种是利用二极管进行偏置的互补对称电路,即分立元件进行设计放大。 期间遇到了不少问题, 不过好在在老师的指导, 同学的帮助下终于成功调试成功,听到了悦耳的嗡嗡声,设计题目也算比较圆满的完成了。在设计的过程中,首先对自己的设计思路有个整体的认识,即对音频功率放大器的原理了解, 在查阅了很多资料, 以及对实验器材有了初步了解以后,利用课本及一些资料上所描述的同相放大电路和甲乙类互补对称功率放大电路的基本知识,通过对两种方法的对比评析确定了下面的课程设计。4 总体设计步骤↓↓↓↓↓↓开始研究探讨设计任务及要求音频功率放大器原理分析确定总体设计思路原理图仿真调试电路以达到设计要求结束5 1 设计概述1、1 音频功率放大器的设计作为模拟电子课程设计课题设计,本课题提出的音频功率放大器性能指标比较低, 主要采用理论课程里介绍的运算放大集成电路和功率放大集成电路来构成音频功率放大器。1、1、1 设计任务和要求采用运算放大集成电路和功率放大集成电路设计音频功率放大器,其要求如下:①输入信号为 vi=10mV, 频率 f=1KHz; ②额定输出功率 Po≥2W;③负载阻抗 RL=8Ω。1、1、2功率放大器的基本原理音频功率放大器实际上就是对比较小的音频信号进行放大,使其功率增加,然后输出。其原理如图(一)所示,前置放大主要完成对小信号的放大,使用一个同向放大电路对输入的音频小信号的电压进行放大,得到后一级所需要的输入。后一级的主要对音频进行功率放大,使其能够驱动电阻而得到需要的音频。设计时首先根据技术指标要求, 对整机电路做出适当安排, 确定各级的增益分配,然后对各级电路进行具体的设计。m axPo=8W,输出电压 U =LRPomax=8V,要使输入为 10mv 的信号放大到输出的 8V,所需的总放大倍...
