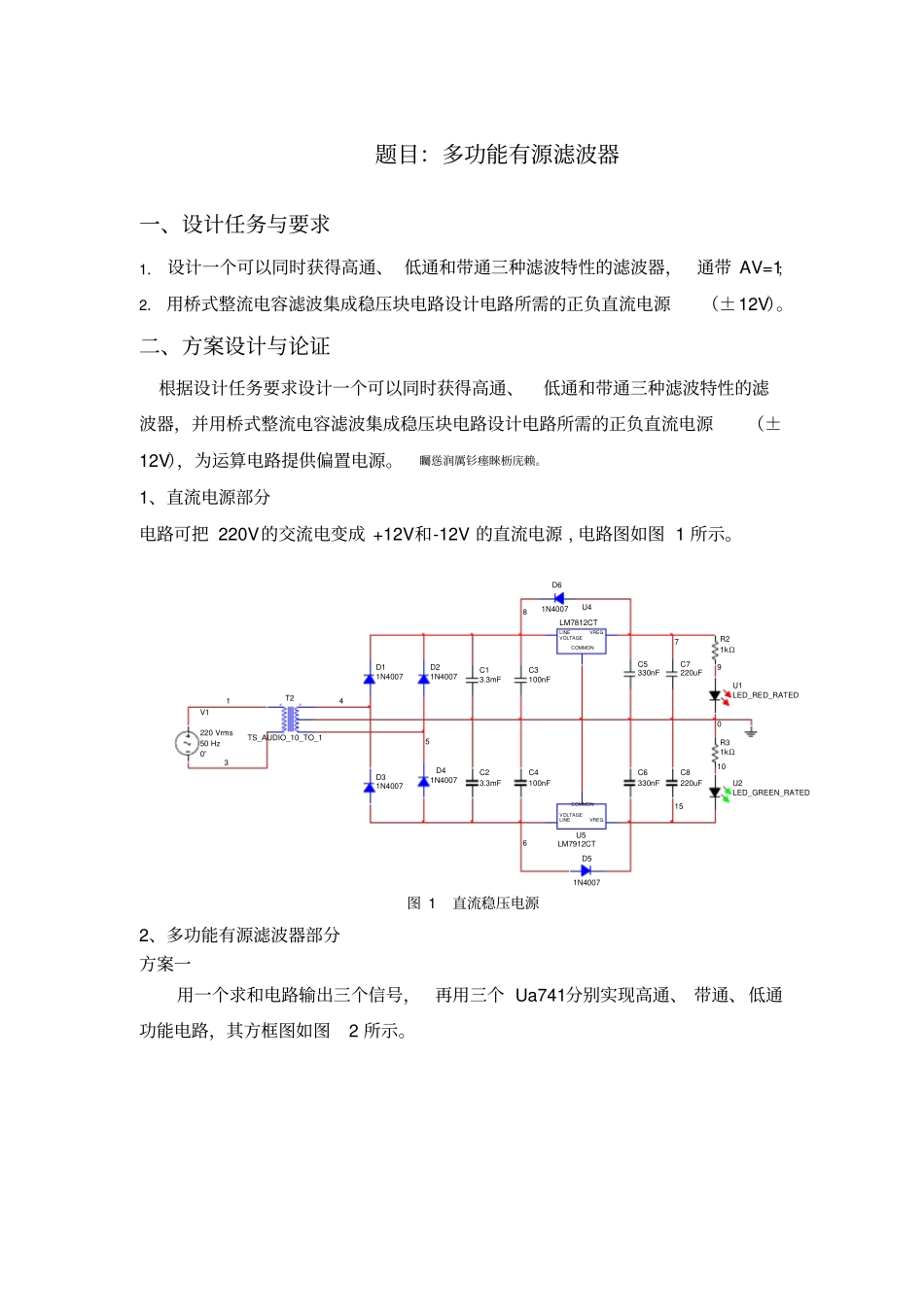

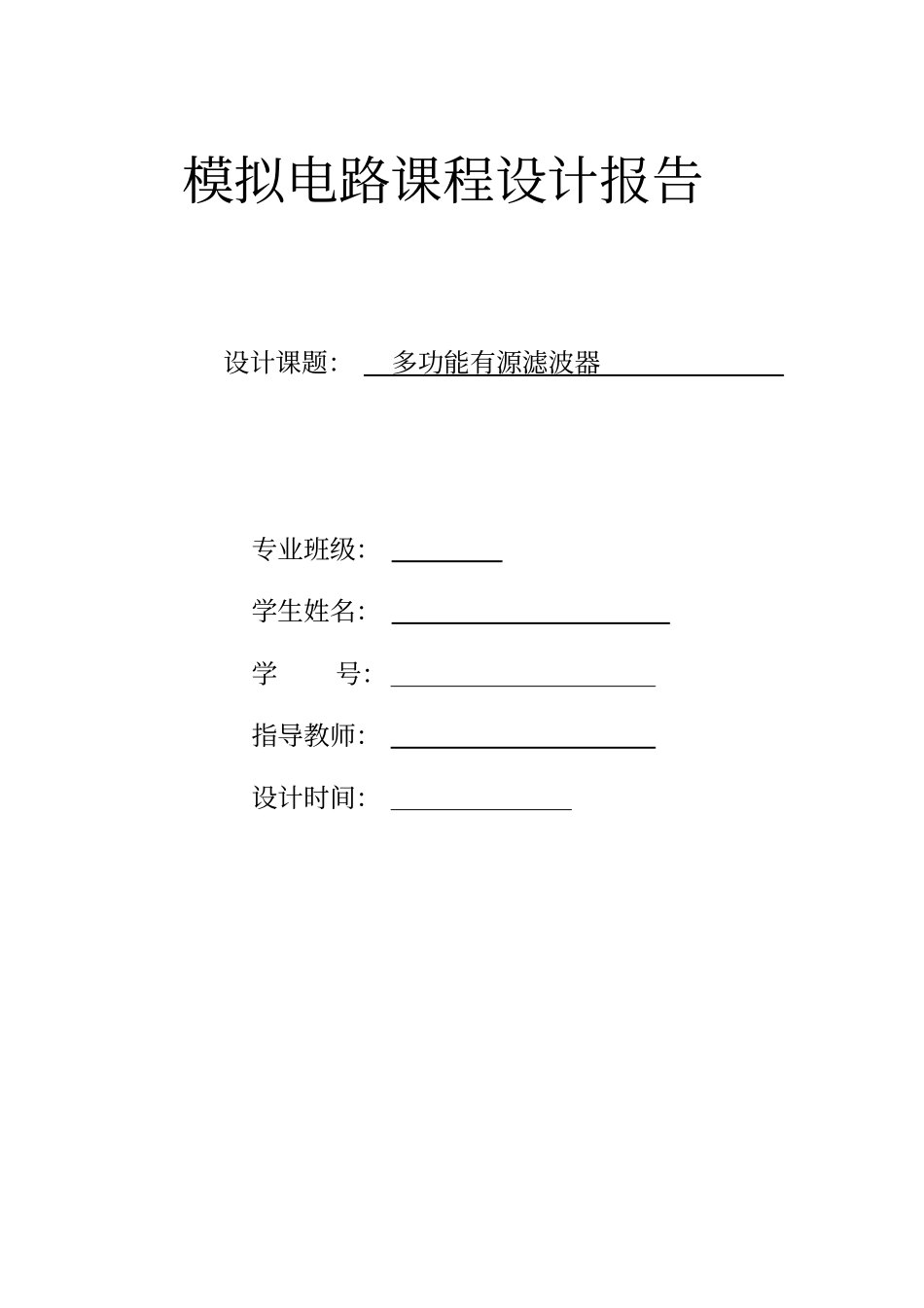

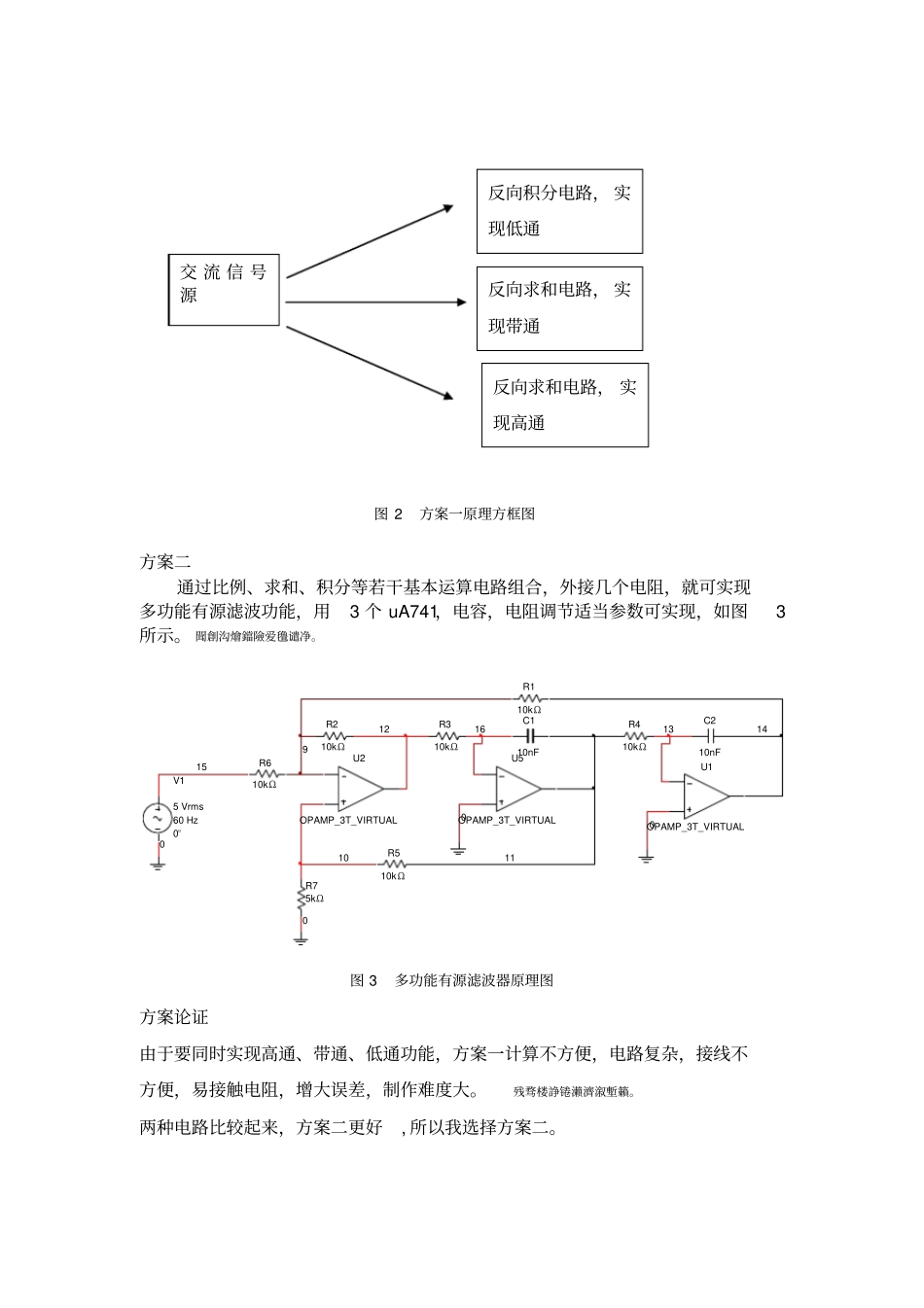

模拟电路课程设计报告设计课题：多功能有源滤波器专业班级：学生姓名：学号：指导教师：设计时间：题目：多功能有源滤波器一、设计任务与要求1． 设计一个可以同时获得高通、 低通和带通三种滤波特性的滤波器，通带 AV=1；2． 用桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源（±12V）。二、方案设计与论证根据设计任务要求设计一个可以同时获得高通、低通和带通三种滤波特性的滤波器，并用桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源（±12V），为运算电路提供偏置电源。矚慫润厲钐瘗睞枥庑赖。1、直流电源部分电路可把 220V的交流电变成 +12V和-12V 的直流电源 , 电路图如图 1 所示。V1220 Vrms 50 Hz 0°D11N4007D21N4007D31N4007D41N4007D51N4007D61N4007R21kΩR31kΩU1LED_RED_RATED93U4LM7812CTLINEVREGCOMMONVOLTAGEU5LM7912CTLINEVREGCOMMONVOLTAGE4586T2TS_AUDIO_10_TO_1C23.3mFC13.3mFC3100nFC4100nFC5330nFC6330nFC7220uFC8220uFU2LED_GREEN_RATED0101715图 1 直流稳压电源2、多功能有源滤波器部分方案一用一个求和电路输出三个信号，再用三个 Ua741分别实现高通、 带通、低通功能电路，其方框图如图2 所示。图 2 方案一原理方框图方案二通过比例、求和、积分等若干基本运算电路组合，外接几个电阻，就可实现多功能有源滤波功能，用3 个 uA741，电容，电阻调节适当参数可实现，如图3所示。 聞創沟燴鐺險爱氇谴净。R110kΩR210kΩR310kΩR410kΩR510kΩR610kΩR75kΩC110nFC210nFV15 Vrms 60 Hz 0°150U2OPAMP_3T_VIRTUALU5OPAMP_3T_VIRTUALU1OPAMP_3T_VIRTUAL9121016011131400图 3 多功能有源滤波器原理图方案论证由于要同时实现高通、带通、低通功能，方案一计算不方便，电路复杂，接线不方便，易接触电阻，增大误差，制作难度大。残骛楼諍锩瀨濟溆塹籟。两种电路比较起来，方案二更好, 所以我选择方案二。交 流 信 号源反向积分电路， 实现低通反向求和电路， 实现带通反向求和电路， 实现高通三、单元电路设计与参数计算 1 、桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源（±12V）。其流程图如图 3。电源+ 整 流+ 滤 波+ 稳 压+酽锕极額閉镇桧猪訣锥。u1变压器_ 电 路_ 电 路_ 电 路- 彈贸摄尔霁毙攬砖卤庑。图 3 直流电源方框图直流电源电路图 4。图 4 直流电源图原理分析：（1）电源变压器是降压变压器，它将电网220V交流...
