模电课程设计之音频功率放大器VIP免费

模电课程设计之音频功率放大器_第1页
1/11
模电课程设计之音频功率放大器_第2页
2/11
模电课程设计之音频功率放大器_第3页
3/11

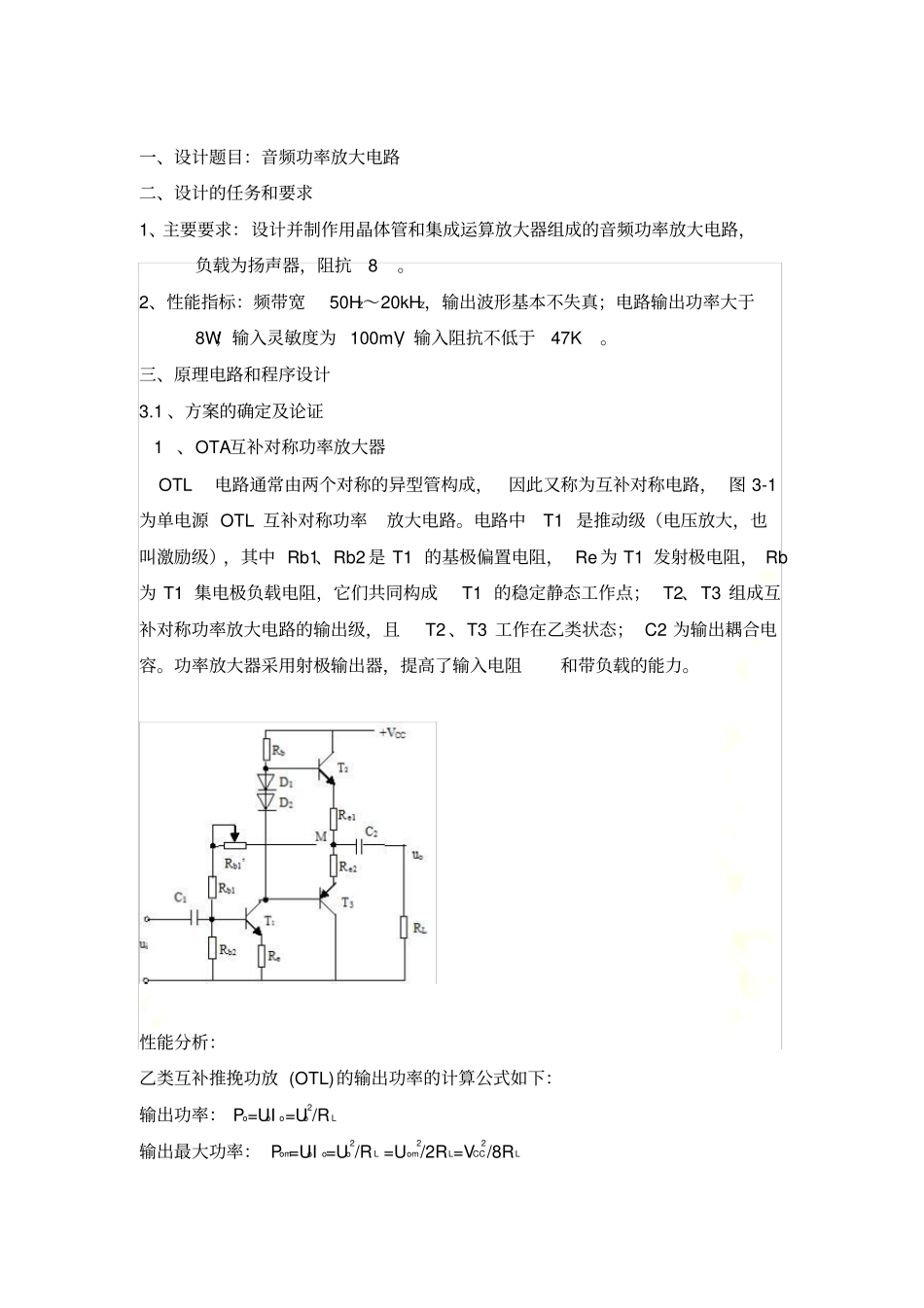

模电课程设计之音频功率放大器一、设计题目:音频功率放大电路二、设计的任务和要求1、主要要求:设计并制作用晶体管和集成运算放大器组成的音频功率放大电路,负载为扬声器,阻抗8。2、性能指标:频带宽50HZ~20kHZ,输出波形基本不失真;电路输出功率大于8W;输入灵敏度为 100mV,输入阻抗不低于47K。三、原理电路和程序设计3.1 、方案的确定及论证 1 、OTA互补对称功率放大器 OTL 电路通常由两个对称的异型管构成,因此又称为互补对称电路, 图 3-1 为单电源 OTL 互补对称功率放大电路。电路中 T1 是推动级(电压放大,也叫激励级),其中 Rb1、Rb2 是 T1 的基极偏置电阻, Re 为 T1 发射极电阻, Rb为 T1 集电极负载电阻,它们共同构成 T1 的稳定静态工作点; T2、T3 组成互补对称功率放大电路的输出级,且 T2 、T3 工作在乙类状态; C2 为输出耦合电容。功率放大器采用射极输出器,提高了输入电阻和带负载的能力。性能分析:乙类互补推挽功放 (OTL)的输出功率的计算公式如下:输出功率: Po=UoI o=Uo2/R L 输出最大功率: Pom=UoI o=Uo2/R L =Uom2/2RL=VCC2/8RL 显然 Pom与电源电压及负载有关当输入功率为 8w,阻抗 8w时,有 Pom=VCC2/8R VCC=8*8*8 ≈22.6v 则电路所需的电源为22.6v 。2、用集成器件实现 Tda2030简介:TDA2030是德律风根生产的音频功放电路,采用 V 型 5 脚单列直插式塑料封装结构。该集成电路广泛应用于汽车立体声收录音机、中功率音响设备,具有体积小、输出功率大、失真小等特点。并具有内部保护电路。电路特点:[1]. 外接元件非常少。(基本应用电路图3-2 )[2]. 输出功率大, Po=18W(RL=4Ω ) 。[3]. 采用超小型封装( TO-220), 可提高组装密度。[4]. 开机冲击极小。[5]. 内含各种保护电路,因此工作安全可靠。主要保护电路有:短路保护、热保护、地线偶然开路、电源极性反接(Vsmax=12V)以及负载泄放电压反冲等。[6].TDA2030A 能在最低± 6V 最高± 22V 的电压下工作在± 19V、8Ω 阻抗时能够输出 16W的有效功率, THD≤0.1%。用它来做电脑有源音箱的功率放大部分或小型功放再合适不过了。图 3-2 使用单电源供电的tda2030 基本应用电路通过比较,使用分立元件需要的元件较多,且必须考虑三级管的各种性能上的差异,和保护电路,并且该电路所需要的电源要求较高,功耗也比较大,输出效率比较低。使用集成电路,外围电路简单,容易实...
