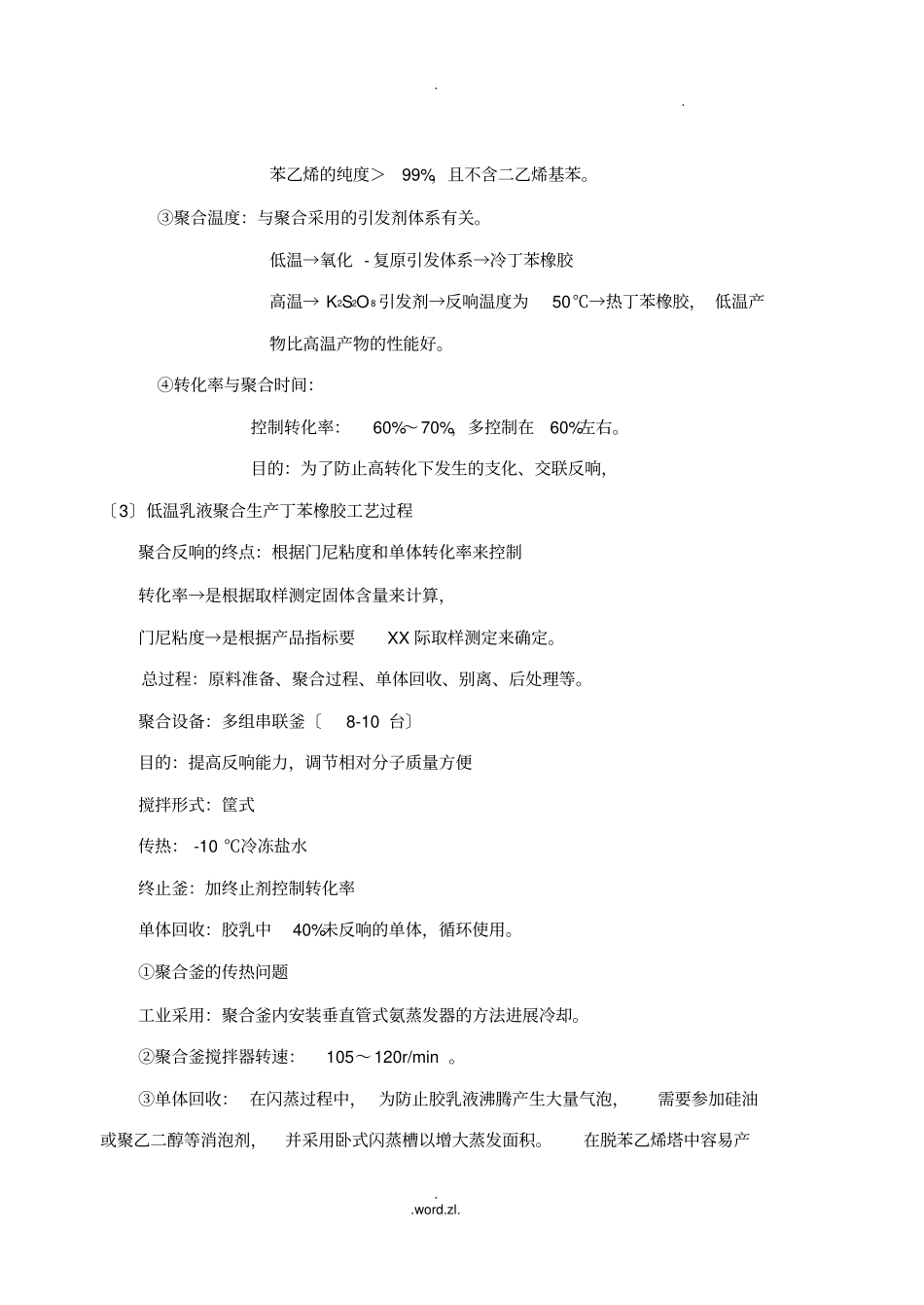

. .. .word.zl.第九章合成橡胶第一节橡胶的分类与性能一、橡胶的类型橡胶 :是一种高分子弹性体，它在外力作用下能发生较大的形变，当外力解除后，又能迅速恢复其原来形状。分类： 1.从橡胶的来源分两大类天然橡胶：由橡胶树中取得，经采集、凝聚、洗涤、枯燥等过程即得。合成橡胶：由小分子化合物聚合而得，一般分为通用橡胶和特种橡胶2.根据合成橡胶的用途分为通用橡胶、特种橡胶二、橡胶的特性玻璃化温度低，具有高弹性三、橡胶的硫化与增强未硫化： 大分子是线型或支链型构造，因其制品强度很低、弹性小、 遇冷变硬、遇热变软、遇溶剂溶解等，使得制品无使用价值。橡胶制品必须经过硫化形成网状或体型构造才有实用价值。对橡胶进展适当的硫化，即可以保持橡胶的高弹性，又可以使橡胶具有一定的强度。同时，为了增加制品的硬度、强度、耐磨性和抗撕裂性，而在加工过程中参加惰性填料〔如氧化锌、粘土、白垩、重晶石等〕和增强填料〔如炭黑〕等。第二节丁苯橡胶丁苯橡胶〔 SBR〕：是由 1， 3- 丁二烯与苯乙烯共聚而得的高聚物。工业生产方法：1.乳液聚合法→主要采用品种： 低温丁苯橡胶、 高温丁苯橡胶、 低温丁苯橡胶炭黑母炼胶、 低温充油丁苯橡胶、高苯乙烯丁苯橡胶、液体. .. .word.zl.丁苯橡胶等。2.溶液聚合法品种：烷基锂引发、醇烯络合物引发、锡偶联、高反式等丁苯橡胶。重点介绍：低温丁苯橡胶的生产工艺技术一、主要原料1.1， 3- 丁二烯构造式： CH2＝CH－CH＝CH 2，最简单的共轭双烯烃物性：在常温、 常压下为无色气体，有特殊气味， 有麻醉性， 特别刺激粘膜。来源：由丁烷、丁烯脱氢，或碳四馏分别离而得。2.苯乙烯构造式： CH2＝CH－物性：无色或微黄色易燃液体，有芳香气味和强折射性。二、原理与工艺1.聚合原理在乳液中按自由基共聚合反响机理进展聚合反响。2.低温乳液聚合生产丁苯橡胶工艺〔1〕典型配方〔2〕条件确定①分散介质：去离子水，以保证乳液的稳定和聚合产物的质量。用量： 单体量的60%～300%，水量多少对体系的稳定性和传热都有影响，水量少，乳液稳定性差，不利于传热；一般控制单体与水的比值为1∶ 1.05～1∶ 1.8〔物质量的比〕 。②单体纯度：丁二烯的纯度＞99% . .. .word.zl.苯乙烯的纯度＞99%，且不含二乙烯基苯。③聚合温度：与聚合采用的引发剂体系有关。低温→氧化 - 复原引发体系→冷丁苯橡胶高温→ K2S2O 8 引发剂→反响温度为50℃→热丁苯橡胶， 低温产物比高温...
