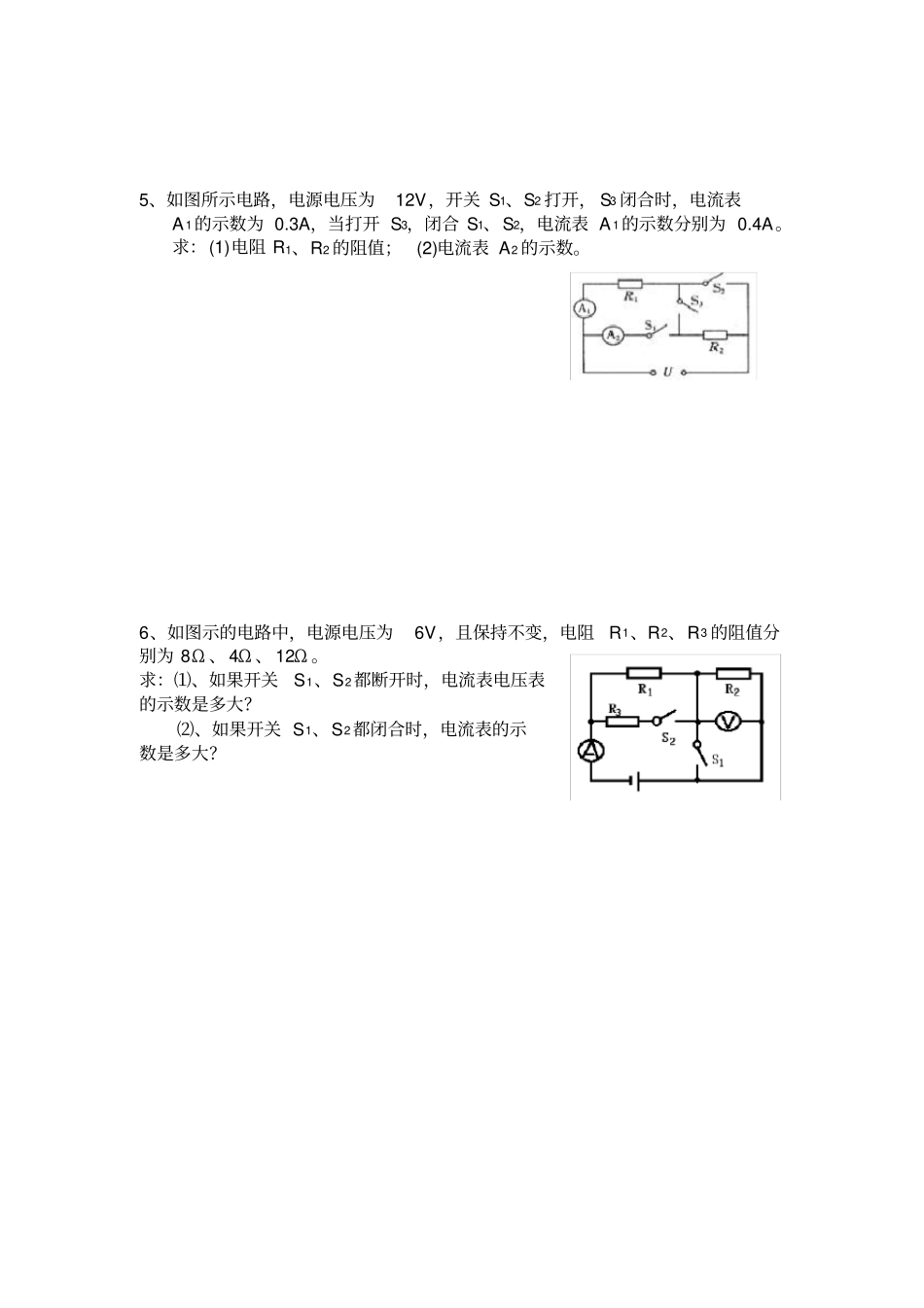

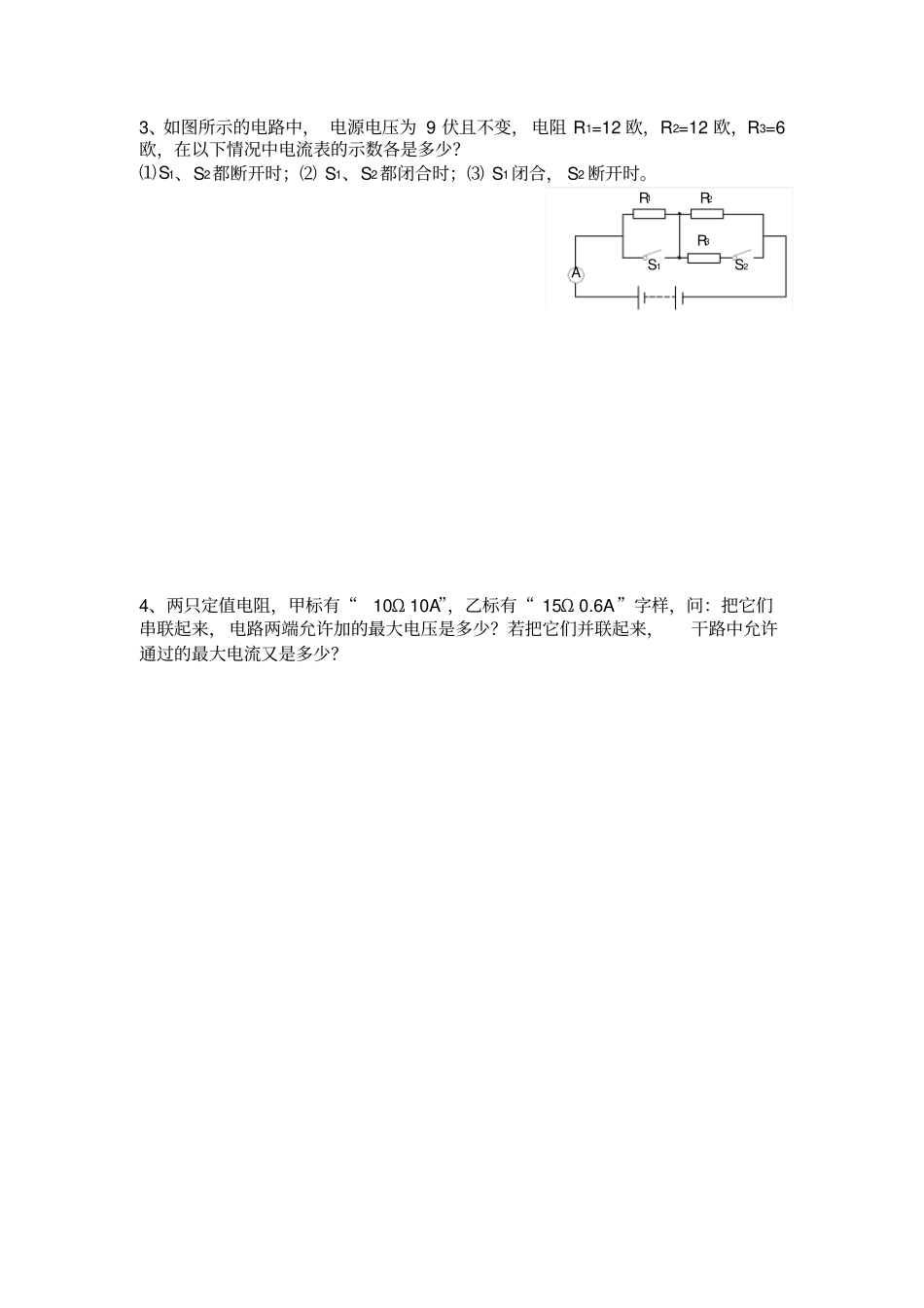

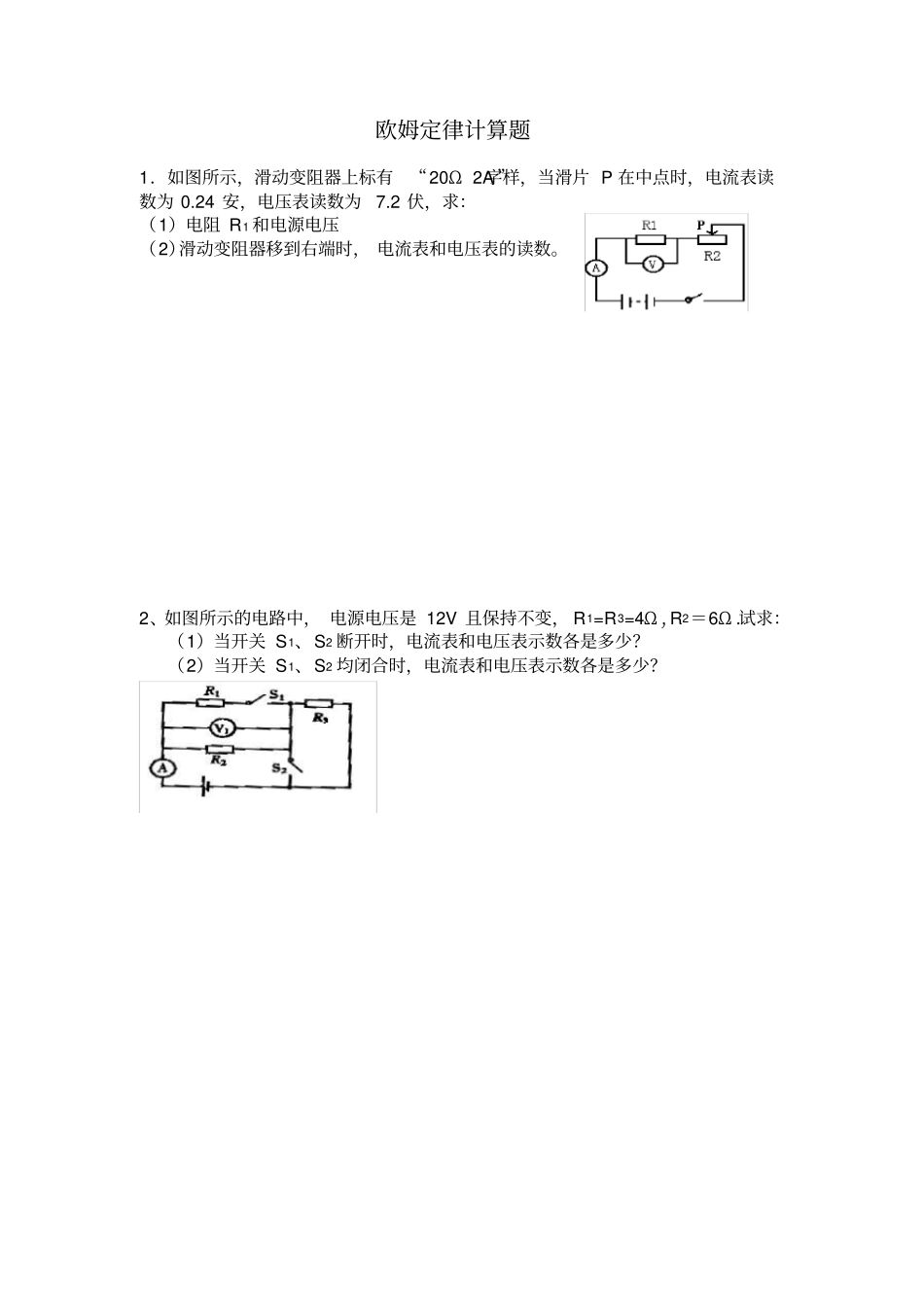

欧姆定律计算题1．如图所示，滑动变阻器上标有“20Ω 2A ”字样，当滑片 P 在中点时，电流表读数为 0.24 安，电压表读数为7.2 伏，求：（1）电阻 R1 和电源电压（2）滑动变阻器移到右端时， 电流表和电压表的读数。2、如图所示的电路中， 电源电压是 12V 且保持不变， R1=R3=4Ω , R2＝6Ω .试求：（1）当开关 S1、S2 断开时，电流表和电压表示数各是多少？（2）当开关 S1、S2 均闭合时，电流表和电压表示数各是多少？1R2R3RS12SA3、如图所示的电路中， 电源电压为 9 伏且不变， 电阻 R1=12 欧，R2=12 欧，R3=6欧，在以下情况中电流表的示数各是多少？⑴S1、S2都断开时；⑵ S1、S2都闭合时；⑶ S1闭合， S2 断开时。4、两只定值电阻，甲标有“10Ω 10A”，乙标有“ 15Ω 0.6A”字样，问：把它们串联起来， 电路两端允许加的最大电压是多少？若把它们并联起来，干路中允许通过的最大电流又是多少？5、如图所示电路，电源电压为12V，开关 S1、S2 打开， S3 闭合时，电流表A 1的示数为 0.3A，当打开 S3，闭合 S1、S2，电流表 A 1的示数分别为 0.4A。求：(1)电阻 R1、R2 的阻值；(2)电流表 A2 的示数。6、如图示的电路中，电源电压为6V，且保持不变，电阻R1、R2、R3 的阻值分别为 8Ω 、 4Ω 、 12Ω 。求：⑴、如果开关S1、S2都断开时，电流表电压表的示数是多大？⑵、如果开关 S1、S2都闭合时，电流表的示数是多大？7．如图甲所示电路，滑动变阻器的最大阻值为R1=40Ω，电源电压及灯 L 的电阻保持不变。当 S1、S2 均闭合且滑片滑到b 端时，电流表 A1、A2 的示数分别为如图 23 乙、丙所示；当 S1、S2 均断开且滑片 P 置于变阻器的中点时，电流表A1 的示数为 0.4A ，求： (1)电源的电压；(2)R 2的电阻；(3)灯 L 的电阻；8、如图所示，已知电源电压为6V，R1 阻值为 8Ω，变阻器 R3 上标有 “1A 20Ω ”字样，电流表 A 选取的量程为 0~0.6A ，电压表 V 选取的量程是 0~3V. （1）当 S1 和 S2 均闭合时，电流表的示数为0.5A ，通过 R1 的电流是 0.4A ，则 R2 的电阻值是多大？（2）当 S 1 闭合 S2 断开时，请通过分析计算说明， 变阻器 R3 允许的取值范围．R2 A V S1R3 R1 S2
