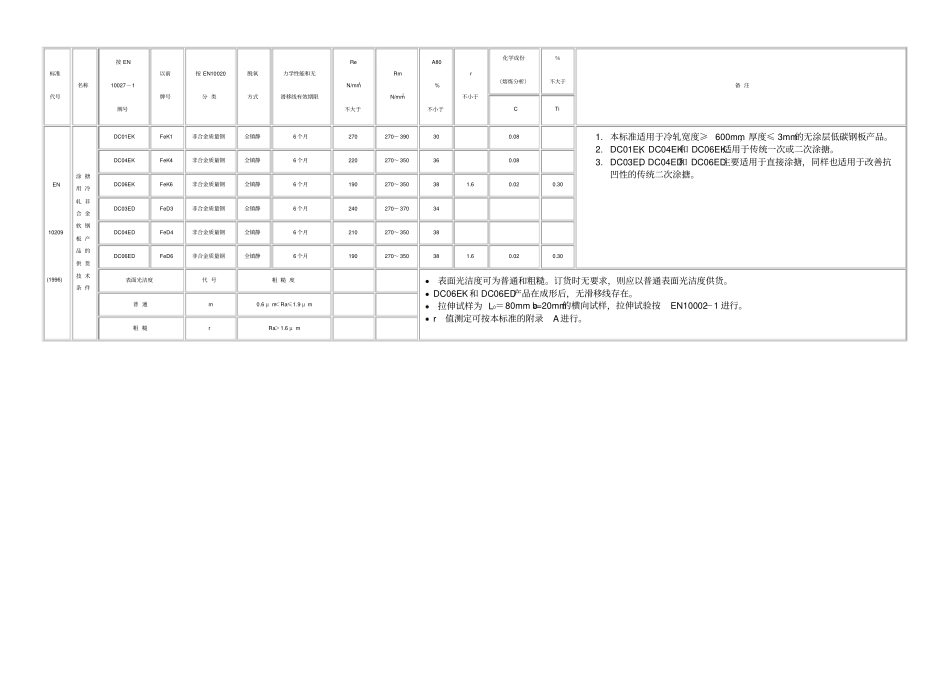

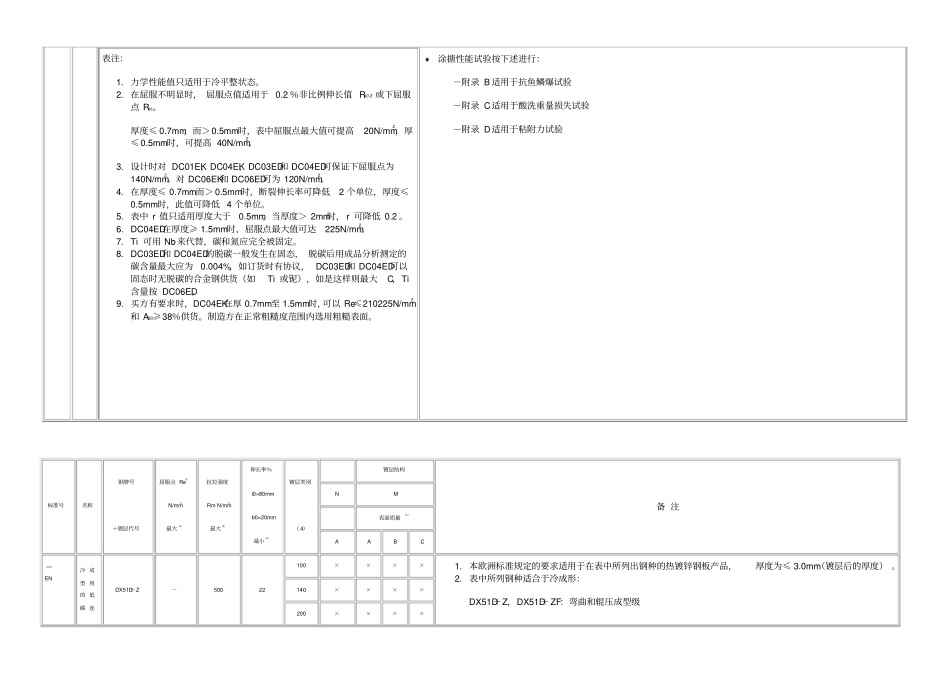

标准代号名称按 EN10027－1牌号以前牌号按 EN10020分 类脱氧方式力学性能和无滑移线有效期限Re N/mm2不大于Rm N/mm2A80 % 不小于r 不小于化学成份（熔炼分析）％不大于备 注CTiEN 10209 (1996)涂 搪用 冷轧 非合 金软 钢板 产品 的供 货技 术条 件DC01EKFeK1非合金质量钢全镇静6 个月270270～ 390300.081. 本标准适用于冷轧宽度≥ 600mm，厚度≤ 3mm的无涂层低碳钢板产品。2. DC01EK，DC04EK和 DC06EK适用于传统一次或二次涂搪。3. DC03ED，DC04ED和 DC06ED主要适用于直接涂搪，同样也适用于改善抗凹性的传统二次涂搪。DC04EKFeK4非合金质量钢全镇静6 个月220270～ 350360.08DC06EKFeK6非合金质量钢全镇静6 个月190270～ 350381.60.020.30DC03EDFeD3非合金质量钢全镇静6 个月240270～ 37034DC04EDFeD4非合金质量钢全镇静6 个月210270～ 35038DC06EDFeD6非合金质量钢全镇静6 个月190270～ 350381.60.020.30表面光洁度代 号粗 糙 度表面光洁度可为普通和粗糙。订货时无要求，则应以普通表面光洁度供货。 DC06EK 和 DC06ED产品在成形后，无滑移线存在。拉伸试样为 L0＝80mm b0=20mm的横向试样，拉伸试验按EN10002－1 进行。 r值测定可按本标准的附录A 进行。普 通m0.6 μ m＜Ra≤1.9 μ m粗 糙rRa＞1.6 μ m表注：1. 力学性能值只适用于冷平整状态。2. 在屈服不明显时， 屈服点值适用于 0.2 ％非比例伸长值 Rp0.2 或下屈服点 ReL。厚度≤ 0.7mm，而＞0.5mm时，表中屈服点最大值可提高20N/mm2，厚≤0.5mm时，可提高 40N/mm2。3. 设计时对 DC01EK，DC04EK，DC03ED和 DC04ED可保证下屈服点为140N/mm2。对 DC06EK和 DC06ED可为 120N/mm2。4. 在厚度≤ 0.7mm而＞ 0.5mm时，断裂伸长率可降低2 个单位，厚度≤0.5mm时，此值可降低 4 个单位。5. 表中 r 值只适用厚度大于0.5mm，当厚度＞ 2mm时， r 可降低 0.2 。6. DC04ED在厚度≥ 1.5mm时，屈服点最大值可达225N/mm2。7. Ti 可用 Nb来代替，碳和氮应完全被固定。8. DC03ED和 DC04ED的脱碳一般发生在固态， 脱碳后用成品分析测定的碳含量最大应为0.004%，如订货时有协议， DC03ED和 DC04ED可以固态时无脱碳的合金钢供货（如Ti 或铌），如是这样则最大C，Ti含量按 DC06ED。9. 买方有要求时，DC04EK在厚 0.7mm至 1.5mm时，可以 Re≤210225N/mm2和 A80≥38％供货。制造方在正常粗糙度范围内选用粗糙...
