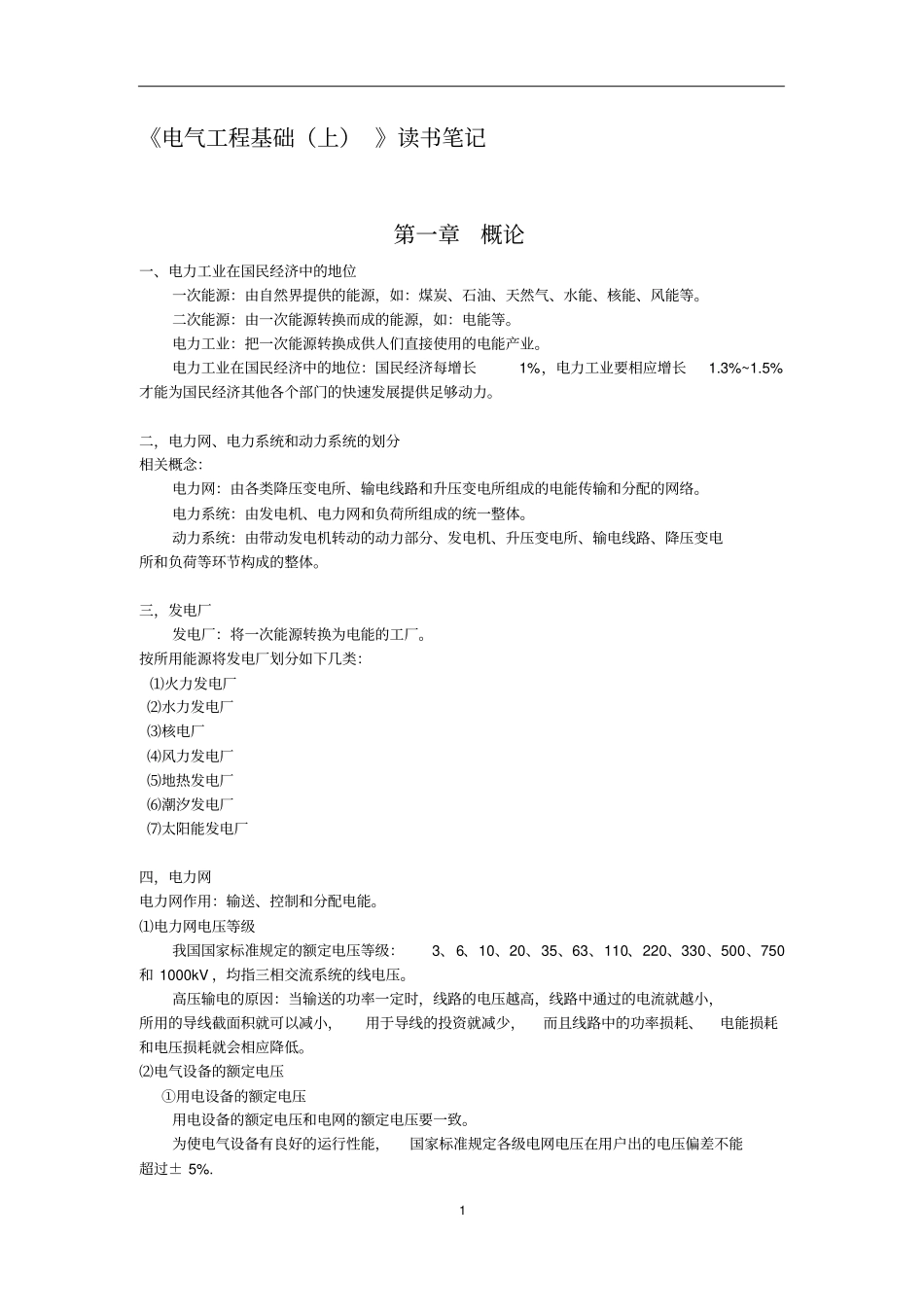

武大电气工程基础读书笔记_第1页
1/29
武大电气工程基础读书笔记_第2页
2/29
武大电气工程基础读书笔记_第3页
3/29
1 《电气工程基础(上) 》读书笔记第一章概论一、电力工业在国民经济中的地位一次能源:由自然界提供的能源,如:煤炭、石油、天然气、水能、核能、风能等。二次能源:由一次能源转换而成的能源,如:电能等。电力工业:把一次能源转换成供人们直接使用的电能产业。电力工业在国民经济中的地位:国民经济每增长1%,电力工业要相应增长1.3%~1.5%才能为国民经济其他各个部门的快速发展提供足够动力。二,电力网、电力系统和动力系统的划分相关概念:电力网:由各类降压变电所、输电线路和升压变电所组成的电能传输和分配的网络。电力系统:由发电机、电力网和负荷所组成的统一整体。动力系统:由带动发电机转动的动力部分、发电机、升压变电所、输电线路、降压变电所和负荷等环节构成的整体。三,发电厂发电厂:将一次能源转换为电能的工厂。按所用能源将发电厂划分如下几类:⑴火力发电厂⑵水力发电厂⑶核电厂⑷风力发电厂⑸地热发电厂⑹潮汐发电厂⑺太阳能发电厂四,电力网电力网作用:输送、控制和分配电能。⑴电力网电压等级我国国家标准规定的额定电压等级:3、6、10、20、35、63、110、220、330、500、750和 1000kV ,均指三相交流系统的线电压。高压输电的原因:当输送的功率一定时,线路的电压越高,线路中通过的电流就越小,所用的导线截面积就可以减小,用于导线的投资就减少,而且线路中的功率损耗、电能损耗和电压损耗就会相应降低。⑵电气设备的额定电压①用电设备的额定电压用电设备的额定电压和电网的额定电压要一致。为使电气设备有良好的运行性能,国家标准规定各级电网电压在用户出的电压偏差不能超过± 5%. 2 ②发电机的额定电压由于发电机总是在线路的首端,所以它的额定电压应比电网额定电压高5%,用于补偿电网 的电压损失。③变压器的额定电压a、变压器一次绕组的额定电压等于电网的额定电压,但是,当变压器一次绕组直接与发电机的出线端相连时,其一次绕组的额定电压应与发电机的额定电压相同。b、变压器二次绕组的额定电压应比同级电网的额定电压高10%,但是,当变压器的二次侧输电距离较短,或变压器阻抗较小时,则变压器二次绕组的额定电压可比同级电网的额定电压高 5%。⑶电力网的类型~kkm~k~km~k~kmk地方电力网(配电网):电压等级在35 110 V,输电距离在 50以内的中压电力网区域电力网:电压等级在110 220 V,输电距离在 50 300的电力网电力网超高压电力电网:电压等级在330 750 V,输电距离在 3...
