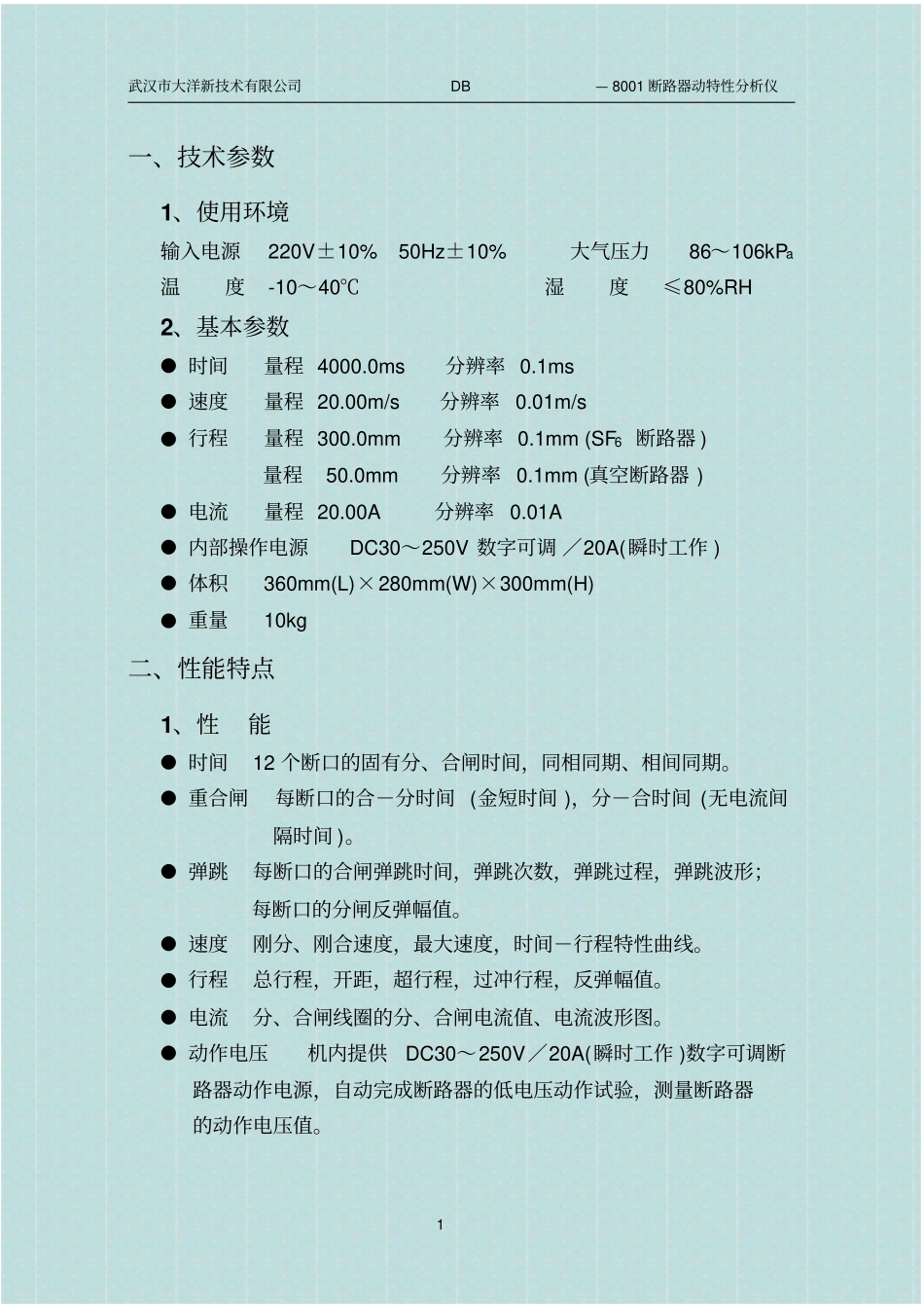

武汉市大洋新技术有限公司 DB— 8001 断路器动特性分析仪1 一、技术参数1、使用环境输入电源220V±10% 50Hz±10% 大气压力86～106kPa温度-10～40℃湿度≤80%RH 2、基本参数● 时间量程 4000.0ms 分辨率 0.1ms ● 速度量程 20.00m/s 分辨率 0.01m/s ● 行程量程 300.0mm 分辨率 0.1mm (SF6 断路器 ) 量程50.0mm 分辨率 0.1mm (真空断路器 ) ● 电流量程 20.00A 分辨率 0.01A ● 内部操作电源DC30～250V 数字可调 ／20A(瞬时工作 ) ● 体积360mm(L)×280mm(W)×300mm(H) ● 重量10kg 二、性能特点1、性能● 时间12 个断口的固有分、合闸时间，同相同期、相间同期。● 重合闸每断口的合－分时间 (金短时间 )，分－合时间 (无电流间隔时间 )。● 弹跳每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值。● 速度刚分、刚合速度，最大速度，时间－行程特性曲线。● 行程总行程，开距，超行程，过冲行程，反弹幅值。● 电流分、合闸线圈的分、合闸电流值、电流波形图。● 动作电压机内提供DC30～250V／20A(瞬时工作 )数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。武汉市大洋新技术有限公司 DB— 8001 断路器动特性分析仪2 2、特点◆ 开关动作一次，得到以上所有数据及相应的波形、图谱。◆ 万能通用式测速传感器 ，安装极为方便，简捷。◆ 适用于国内外生产的所有型号的SF6开关、 GIS 组合电器、真空开关、油开关。◆ 主机可存储16 组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。◆ 主机大屏幕、 宽温带、背景光液晶、 全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。◆ 中文菜单操作，使用方便。◆ 内置全中文打印机打印所有数据及图谱。◆ 刚分、刚合速度相应地编制了分析软件，根据需要，任意分析，适用于国内外任何一家开关厂生产的任一型号开关的测速。◆ 仪器配有与 PC 机联机的 RS-232 接口及 《DB-8001(Ⅱ)断路器远程诊断分析管理系统Windows 中文版》 分析软件，可与 PC 机联机操作，试验结果直接存入硬盘，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。三、术语定义● 分（合）闸时间分(合)闸线圈上电作为计时起点， 到动、静触头刚分 (合 )的时间。● 同相同期同相之中，分 (合)闸时间最大与最小之差。● 相间同期...
