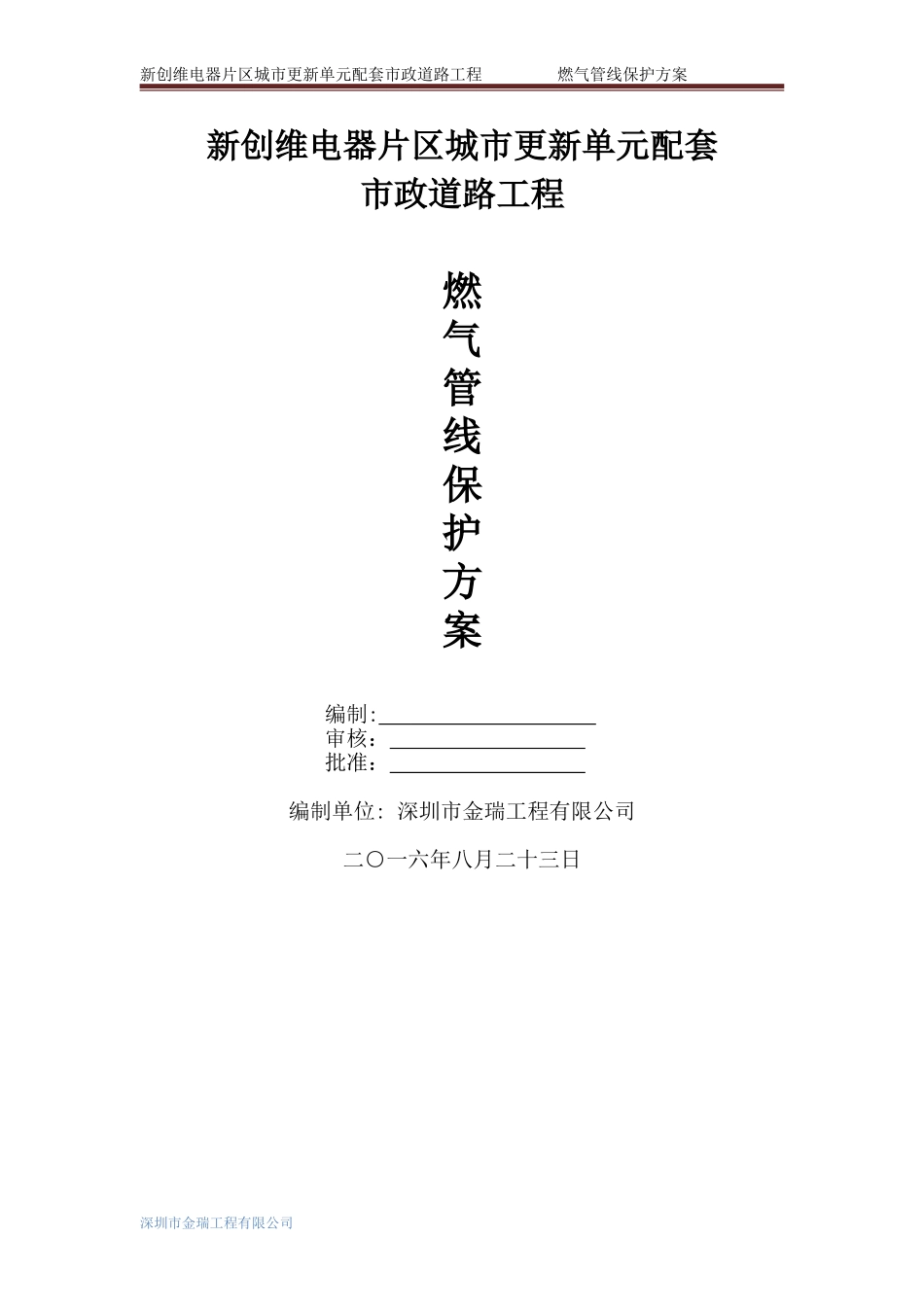

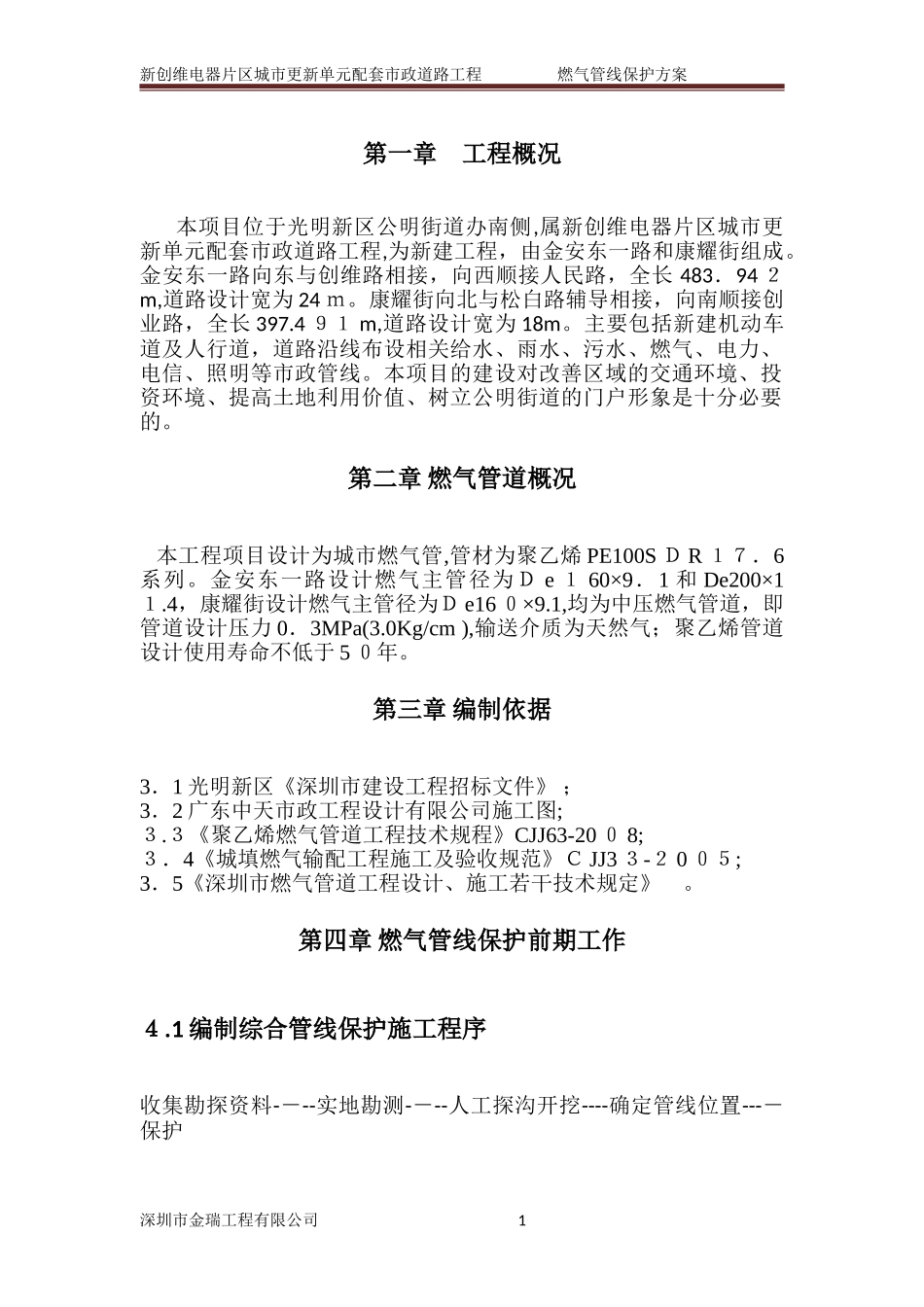

新创维电器片区城市更新单元配套市政道路工程燃气管线保护方案新创维电器片区城市更新单元配套市政道路工程燃气管线保护方案编制:审核：批准：编制单位:深圳市金瑞工程有限公司二○一六年八月二十三日深圳市金瑞工程有限公司新创维电器片区城市更新单元配套市政道路工程燃气管线保护方案目录第一章工程概况..............................................................................１第二章燃气管道概况ﻩ１第三章编制依据ﻩ1第四章燃气管线保护前期工作ﻩ24.１编制综合管线保护施工程序..............................................２4.2收集勘探资料ﻩ24.3实地勘测ﻩ24.4人工探沟开挖.........................................................................2４．5确定管线位置ﻩ３第五章燃气管线保护ﻩ３第六章燃气管线保护技术措施........................................................5第七章燃气管线保护安全文明施工措施.........................................6第八章施工注意事项ﻩ7第九章事故应急处理ﻩ8深圳市金瑞工程有限公司新创维电器片区城市更新单元配套市政道路工程燃气管线保护方案第一章工程概况本项目位于光明新区公明街道办南侧,属新创维电器片区城市更新单元配套市政道路工程,为新建工程，由金安东一路和康耀街组成。金安东一路向东与创维路相接，向西顺接人民路，全长483．94２m,道路设计宽为24ｍ。康耀街向北与松白路辅导相接，向南顺接创业路，全长397.4９１m,道路设计宽为18m。主要包括新建机动车道及人行道，道路沿线布设相关给水、雨水、污水、燃气、电力、电信、照明等市政管线。本项目的建设对改善区域的交通环境、投资环境、提高土地利用价值、树立公明街道的门户形象是十分必要的。第二章燃气管道概况本工程项目设计为城市燃气管,管材为聚乙烯PE100SＤR１７．6系列。金安东一路设计燃气主管径为Ｄe１60×9．1和De200×1１.4，康耀街设计燃气主管径为Ｄe16０×9.1,均为中压燃气管道，即管道设计压力0．3MPa(3.0Kg/cm),输送介质为天然气；聚乙烯管道设计使用寿命不低于5０年。第三章编制依据3．1光明新区《深圳市建设工程招标文件》；3．2广东中天市政工程设计有限公司施工图;３.３《聚乙烯燃气管道工程技术规程》CJJ63-20０8;３．4《城填燃气输配工程施工及验收规范》ＣJJ3３-２0０５;3．5《深圳市燃气管道工程设计、施工若干技术规定》。第四章燃气管线保护前期工作４.1编制综合管线保护施工程序收集勘探资料-－--实地勘测-－--人工探沟开挖----确定管线位置---－保护深圳市金瑞工程有限公司1新创维电器片区城市更新单元配套市政道路工程燃气管线保护方案4.2收集勘探资料向有关单位、业主及监理单位的相关人员仔细咨询了解施工区域内的燃气管线的种类、数量、走向、埋置深度等。并请业主提供相关的图纸资料，以此作为制定地下管线防护措施的依据。4.3实地勘测由于设计提供的图纸与施工现场局部地下管线位置、走向可能与实地不符，需要在施工前手持图纸进行实地勘踏。将不符的通过照片、文字形式记录下来,并且联系燃气单位、业主、监理、设计方进行确认。4.4人工探沟开挖4.4．１采用人工开挖,首先沿施工现场周边(距边线1－2米）开挖探沟，再根据提供的燃气管线方位及周边开挖的探沟所露管线，垂直其管线每隔10米挖一条长度２米左右探沟。探沟宽度为0．6米,深度不小于０.8米。通过开挖探沟，找出燃气管线位置;施工区域内不得堆放各种物资、设备,各种车辆机械不得驶入本区域。４.４.2将发现的燃气管线全部清理暴露出地面,不留死角,探明管线路径、埋深。现场施工人员需认真检查,不能漏挖、错挖。在挖出的管线旁立警示牌，并回填1０ｃm中粗砂暂时覆盖保护并及时上报燃气公司进行确认,确定保护方案进行保护。４．5确定管线位置探沟开挖完毕后将所挖出的燃气管线的规格、走向及深度等绘出管线埋设分布图,上报业主和监理，并及时请燃气相关部门进行确认验收,制定保护方案。第五章燃气管线保护5．1在破除现状砼路面后采用机械开挖和人工辅助的方式摸排出管线具体走向,精确测量出燃气管道的标高,保证沟槽开挖的顺利进行，在燃气管道...
