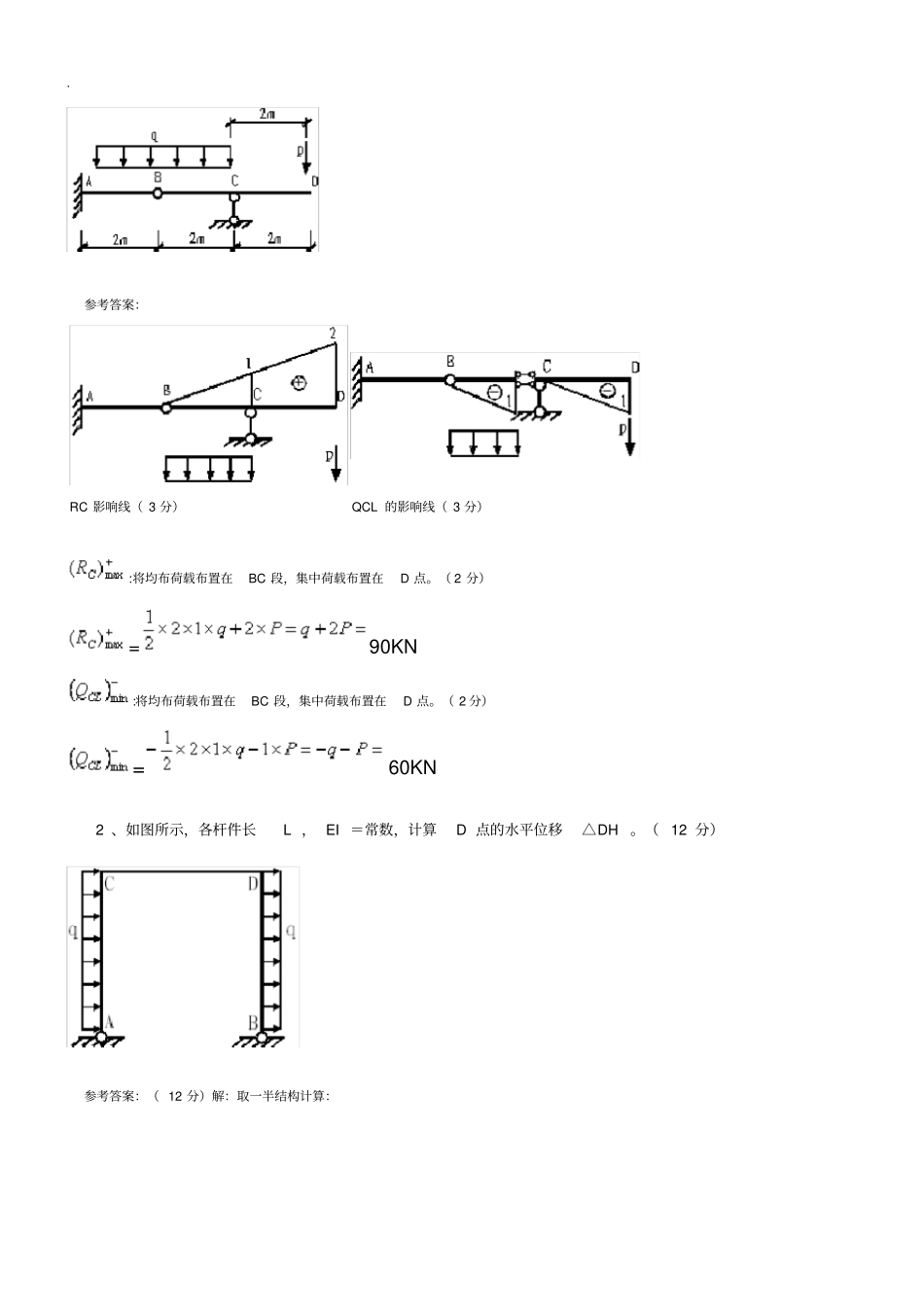

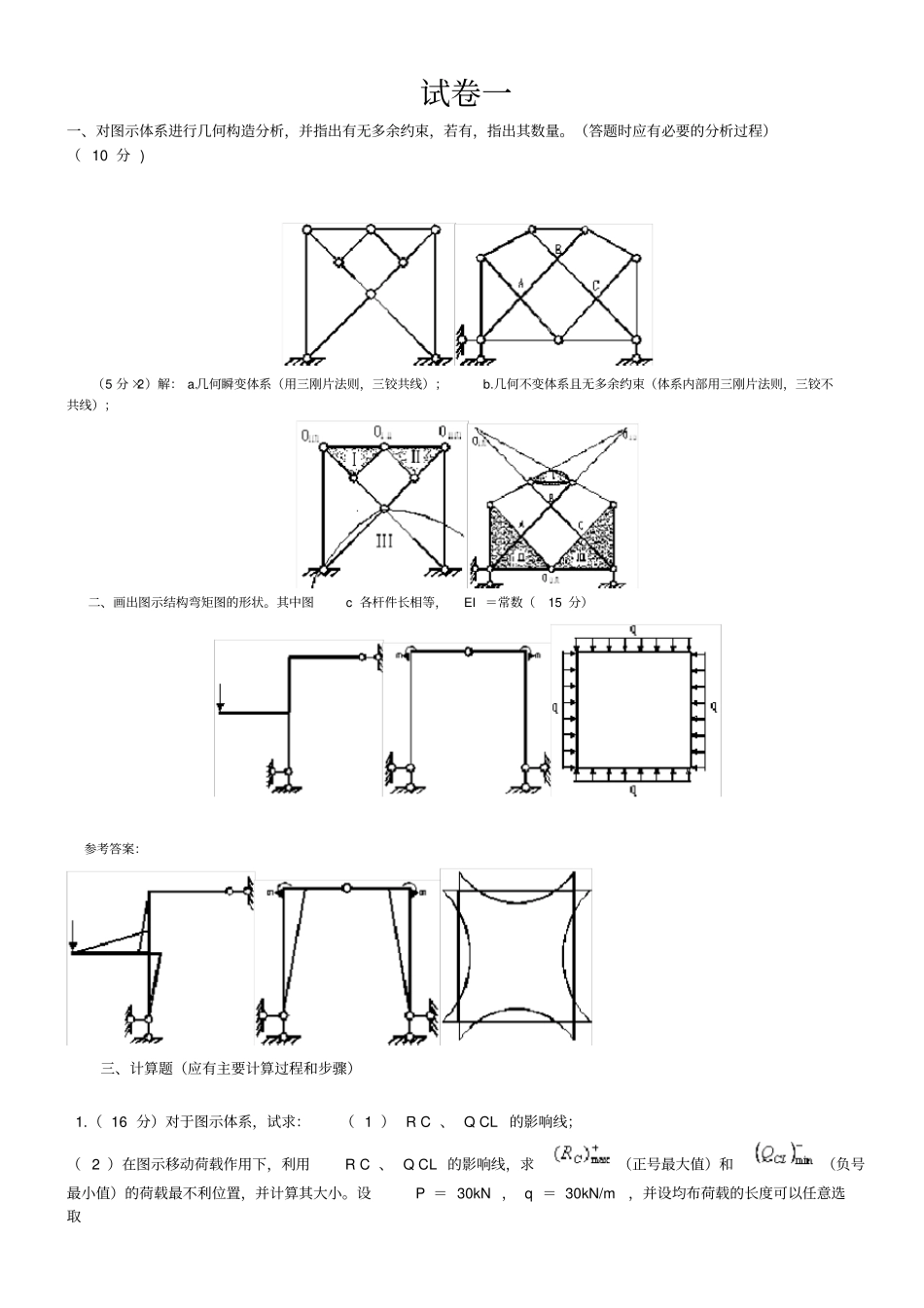

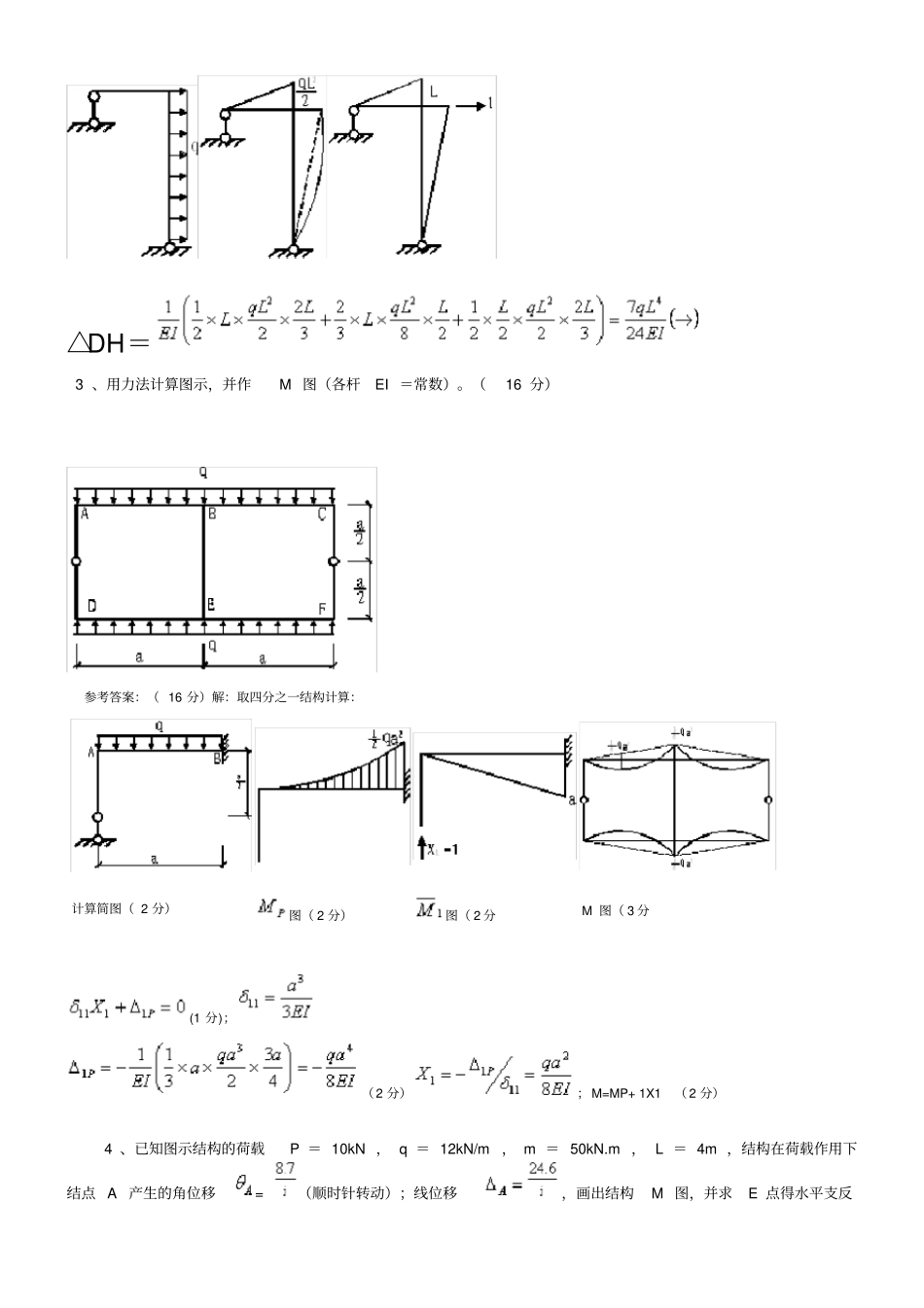

试卷一一、对图示体系进行几何构造分析，并指出有无多余约束，若有，指出其数量。（答题时应有必要的分析过程）（ 10 分 )（5 分 ×2）解： a.几何瞬变体系（用三刚片法则，三铰共线）；b.几何不变体系且无多余约束（体系内部用三刚片法则，三铰不共线）；二、画出图示结构弯矩图的形状。其中图c 各杆件长相等，EI ＝常数（15 分）参考答案：三、计算题（应有主要计算过程和步骤）1.（ 16 分）对于图示体系，试求：（ 1 ） R C 、 Q CL 的影响线；（ 2 ）在图示移动荷载作用下，利用R C 、 Q CL 的影响线，求（正号最大值）和（负号最小值）的荷载最不利位置，并计算其大小。设P ＝ 30kN ， q ＝ 30kN/m ，并设均布荷载的长度可以任意选取. 参考答案：RC 影响线（ 3 分）QCL 的影响线（ 3 分）:将均布荷载布置在BC 段，集中荷载布置在D 点。（ 2 分）=90KN:将均布荷载布置在BC 段，集中荷载布置在D 点。（ 2 分）=60KN2 、如图所示，各杆件长L ， EI ＝常数，计算D 点的水平位移△ DH 。（ 12 分）参考答案：（ 12 分）解：取一半结构计算：△DH＝3 、用力法计算图示，并作M 图（各杆EI ＝常数）。（16 分）参考答案：（ 16 分）解：取四分之一结构计算：计算简图（ 2 分）图（ 2 分）图（ 2 分M 图（ 3 分(1 分)；（ 2 分）； M=MP+ 1X1 （ 2 分）4 、已知图示结构的荷载P ＝ 10kN ， q ＝ 12kN/m ， m ＝ 50kN.m ， L ＝ 4m ，结构在荷载作用下结点 A 产生的角位移= （顺时针转动）；线位移，画出结构M 图，并求E 点得水平支反力 F Ex 。（各杆线刚度i ＝常数）（17 分）参考答案：（ 17 分）解： BCDG 部分为静定体系，可直接作内力图。（1 分）AE 杆：KN.m KN.M BF 杆：KN.M;; AB 杆：;作 M 图：（ 5 分）即 FEx＝ 5.4kN（ ←） （3 分）5 、用位移法计算图示结构，并画出弯矩图和求D 支座的竖向反力。（14 分）参考答案：（ 1 ）作M 图：（3 分）（ 2 ） D 支座的竖向反力：Q DE ＝ 10kN （ ↑ ）；Q DC ＝kN （ ↑ ）R Dy ＝ 10 ＋ 15.83 ＝ 25.83 kN （ ↑ ） （ 2 分试卷二一、对图示体系进行几何构造分析，并指出有无多余约束，若有，指出其数量。（答题时应有必要的分析过程）（ 10 分）参考答案：a. 体系内部用二刚片法则，若三个链杆交于一点，则为几何瞬...
