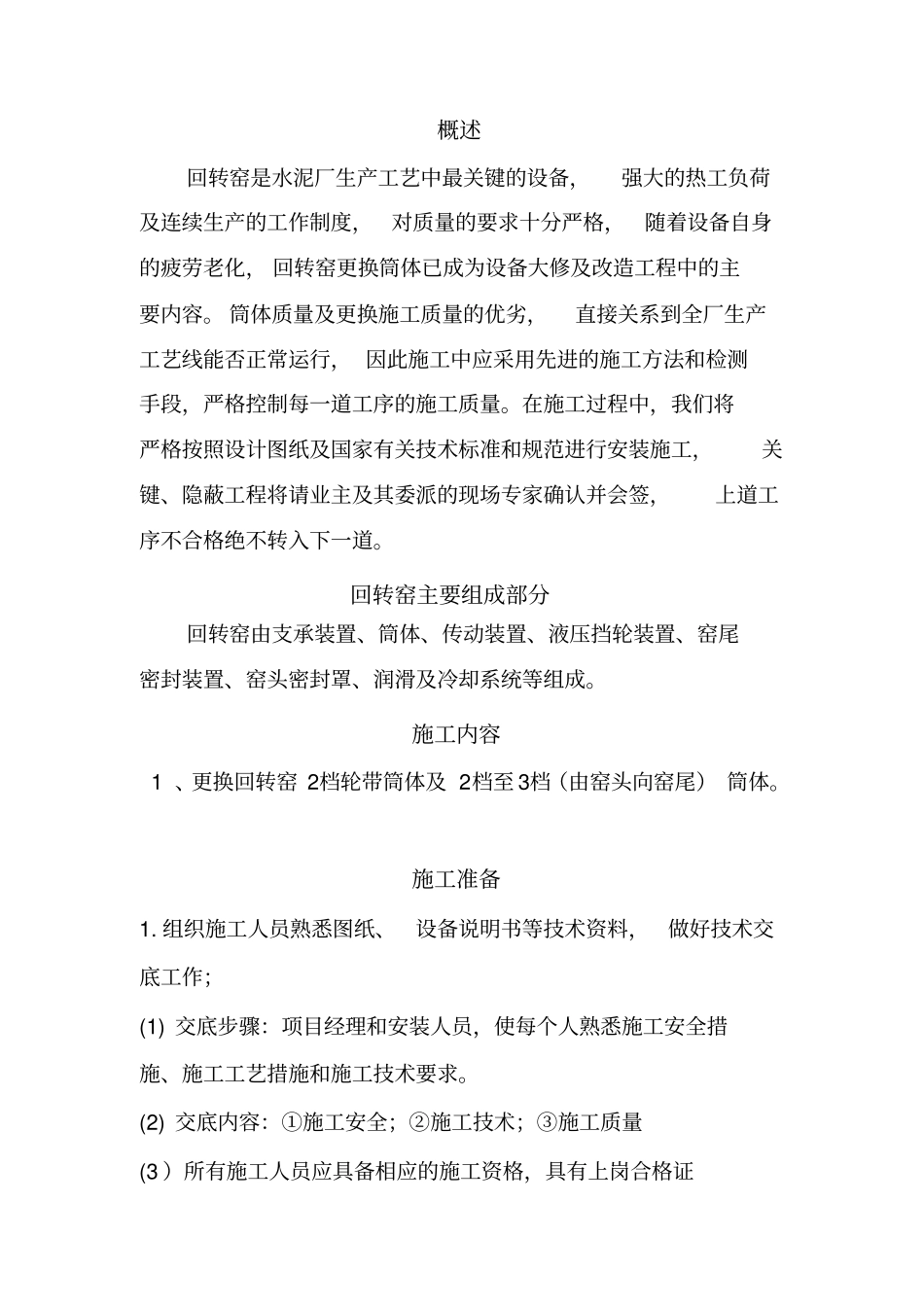

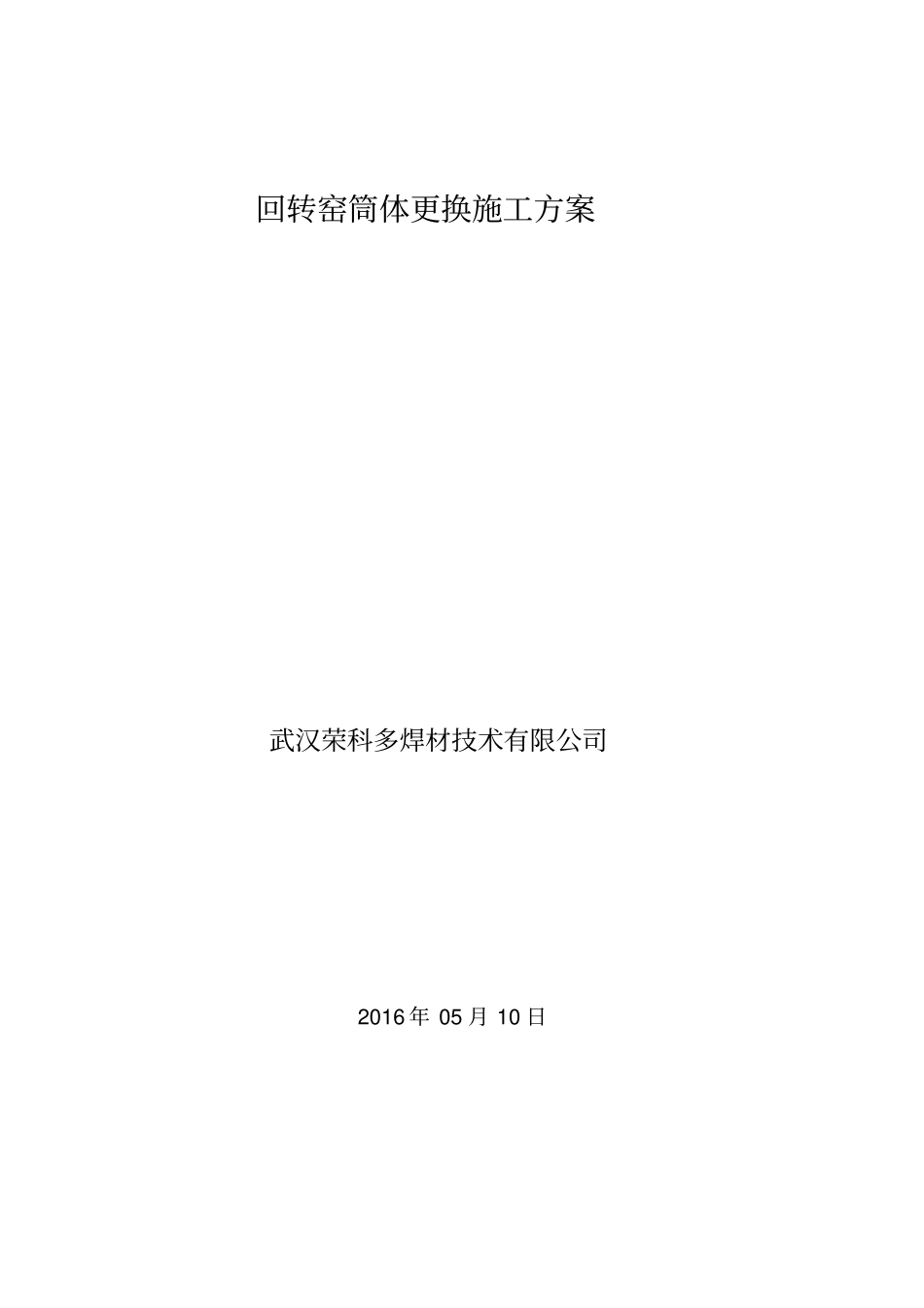

回转窑筒体更换施工方案武汉荣科多焊材技术有限公司2016 年 05 月 10 日概述回转窑是水泥厂生产工艺中最关键的设备，强大的热工负荷及连续生产的工作制度，对质量的要求十分严格，随着设备自身的疲劳老化， 回转窑更换筒体已成为设备大修及改造工程中的主要内容。 筒体质量及更换施工质量的优劣，直接关系到全厂生产工艺线能否正常运行， 因此施工中应采用先进的施工方法和检测手段，严格控制每一道工序的施工质量。在施工过程中，我们将严格按照设计图纸及国家有关技术标准和规范进行安装施工，关键、隐蔽工程将请业主及其委派的现场专家确认并会签，上道工序不合格绝不转入下一道。回转窑主要组成部分回转窑由支承装置、筒体、传动装置、液压挡轮装置、窑尾密封装置、窑头密封罩、润滑及冷却系统等组成。施工内容 1 、更换回转窑 2档轮带筒体及 2档至 3档（由窑头向窑尾） 筒体。施工准备1. 组织施工人员熟悉图纸、设备说明书等技术资料，做好技术交底工作；(1) 交底步骤：项目经理和安装人员，使每个人熟悉施工安全措施、施工工艺措施和施工技术要求。(2) 交底内容：①施工安全；②施工技术；③施工质量(3 ）所有施工人员应具备相应的施工资格，具有上岗合格证施工人员（ 34）：项目经理1名安全员1名技术员2名领班2名钳工10名铆工6名起重工4名焊工8名2. 了解设备到货及设备存放位置等现场情况；根据业主设备备件供销合同及厂家到货清单清点备件规格、数量3. 准备施工工机具及材料，接通施工电源；施工工具（ 36台/ 套）：电焊机5台千斤顶500吨2台气割4套千斤顶100吨4台磁力切割机2台千斤顶20吨4台角磨机4台划线工具1套经纬仪1台手拉葫芦6台水准仪一台吊车150吨一台碳弧气刨一台4. 根据设备到货清单检查其数量、规格、尺寸，根据图纸要求及国家相关标准检查其质量情况（筒体需随带具有专业检测资质单位出具的焊缝探伤报告） 。施工具体方案1、首先查找该回转窑筒体图纸，了解筒体内径大小和相关安装要求。2．施工前的静态测量：(1) 窑筒体的弯曲测量：即窑各部位跳动值，重点是窑头、窑尾、窑中齿圈、 各档滚圈及各更换更换筒体接口处两侧，测完后做好笔录便。作用有三：第一作为原始数据便于大修后比较；第二作为筒体对接时的参考； 第三作为对其他未更换筒体是否割口校直的依据。(2) 窑、机各档之间旧筒体的准确长度及各底座纵向中心距(3) 在有关部门配合下，依据图纸技术要求及有关筒体制作工艺说明，现场准确...
