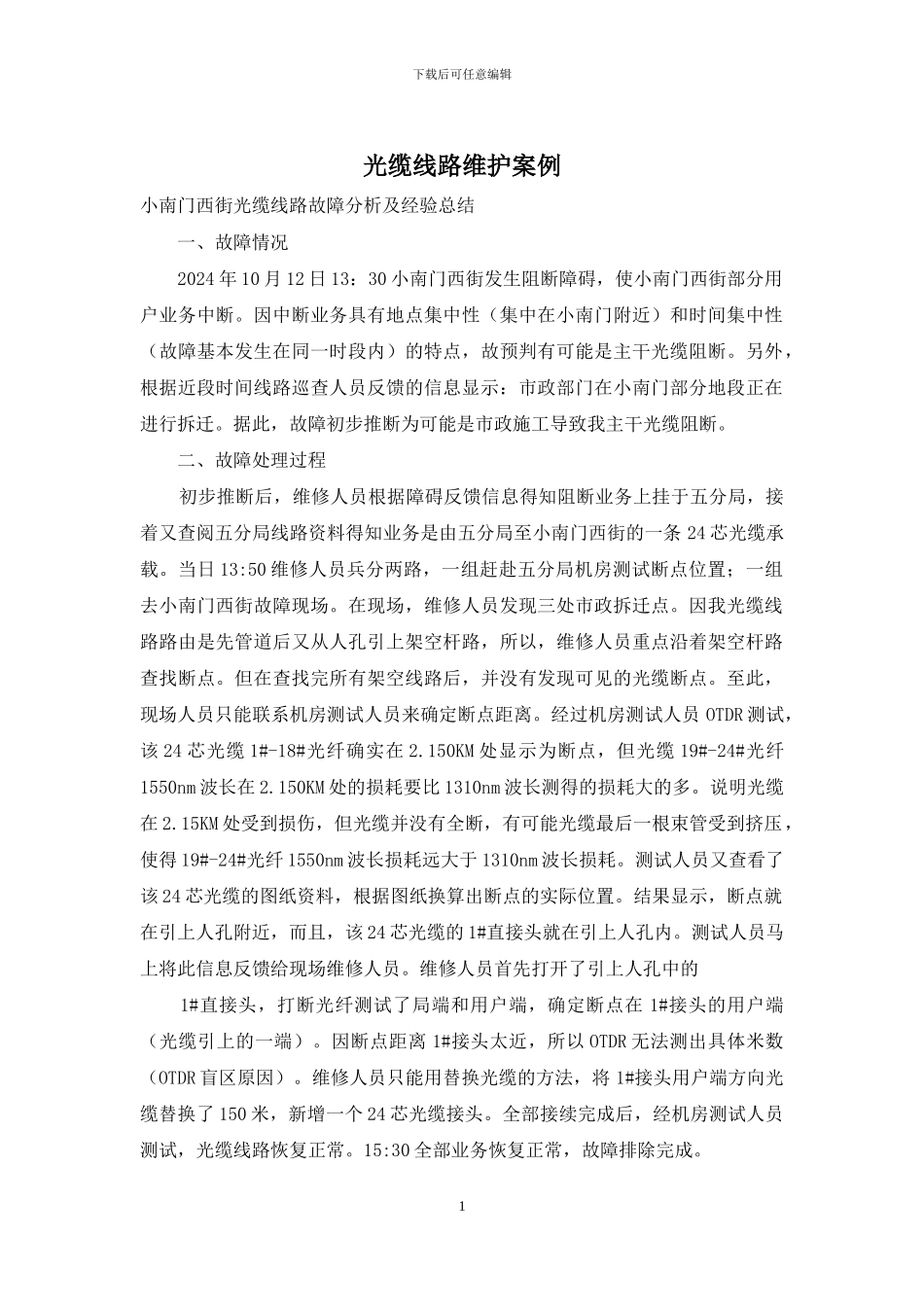

下载后可任意编辑光缆线路维护案例小南门西街光缆线路故障分析及经验总结 一、故障情况 2024 年 10 月 12 日 13：30 小南门西街发生阻断障碍，使小南门西街部分用户业务中断。因中断业务具有地点集中性（集中在小南门附近）和时间集中性（故障基本发生在同一时段内）的特点，故预判有可能是主干光缆阻断。另外，根据近段时间线路巡查人员反馈的信息显示：市政部门在小南门部分地段正在进行拆迁。据此，故障初步推断为可能是市政施工导致我主干光缆阻断。 二、故障处理过程 初步推断后，维修人员根据障碍反馈信息得知阻断业务上挂于五分局，接着又查阅五分局线路资料得知业务是由五分局至小南门西街的一条 24 芯光缆承载。当日 13:50 维修人员兵分两路，一组赶赴五分局机房测试断点位置；一组去小南门西街故障现场。在现场，维修人员发现三处市政拆迁点。因我光缆线路路由是先管道后又从人孔引上架空杆路，所以，维修人员重点沿着架空杆路查找断点。但在查找完所有架空线路后，并没有发现可见的光缆断点。至此，现场人员只能联系机房测试人员来确定断点距离。经过机房测试人员 OTDR 测试，该 24 芯光缆 1#-18#光纤确实在 2.150KM 处显示为断点，但光缆 19#-24#光纤1550nm 波长在 2.150KM 处的损耗要比 1310nm 波长测得的损耗大的多。说明光缆在 2.15KM 处受到损伤，但光缆并没有全断，有可能光缆最后一根束管受到挤压，使得 19#-24#光纤 1550nm 波长损耗远大于 1310nm 波长损耗。测试人员又查看了该 24 芯光缆的图纸资料，根据图纸换算出断点的实际位置。结果显示，断点就在引上人孔附近，而且，该 24 芯光缆的 1#直接头就在引上人孔内。测试人员马上将此信息反馈给现场维修人员。维修人员首先打开了引上人孔中的 1#直接头，打断光纤测试了局端和用户端，确定断点在 1#接头的用户端（光缆引上的一端）。因断点距离 1#接头太近，所以 OTDR 无法测出具体米数（OTDR 盲区原因）。维修人员只能用替换光缆的方法，将 1#接头用户端方向光缆替换了 150 米，新增一个 24 芯光缆接头。全部接续完成后，经机房测试人员测试，光缆线路恢复正常。15:30 全部业务恢复正常，故障排除完成。 1下载后可任意编辑 三、故障原因分析 维修人员对拆除下的光缆进行检查时发现，在引上杆大约 4.5 米处的光缆上，有一处钝器造成的损伤。因损伤造成的外观改变不明显，至使维修人员没有发现故障点。在观察了周围环境...
