单级离心泵维护规程VIP专享

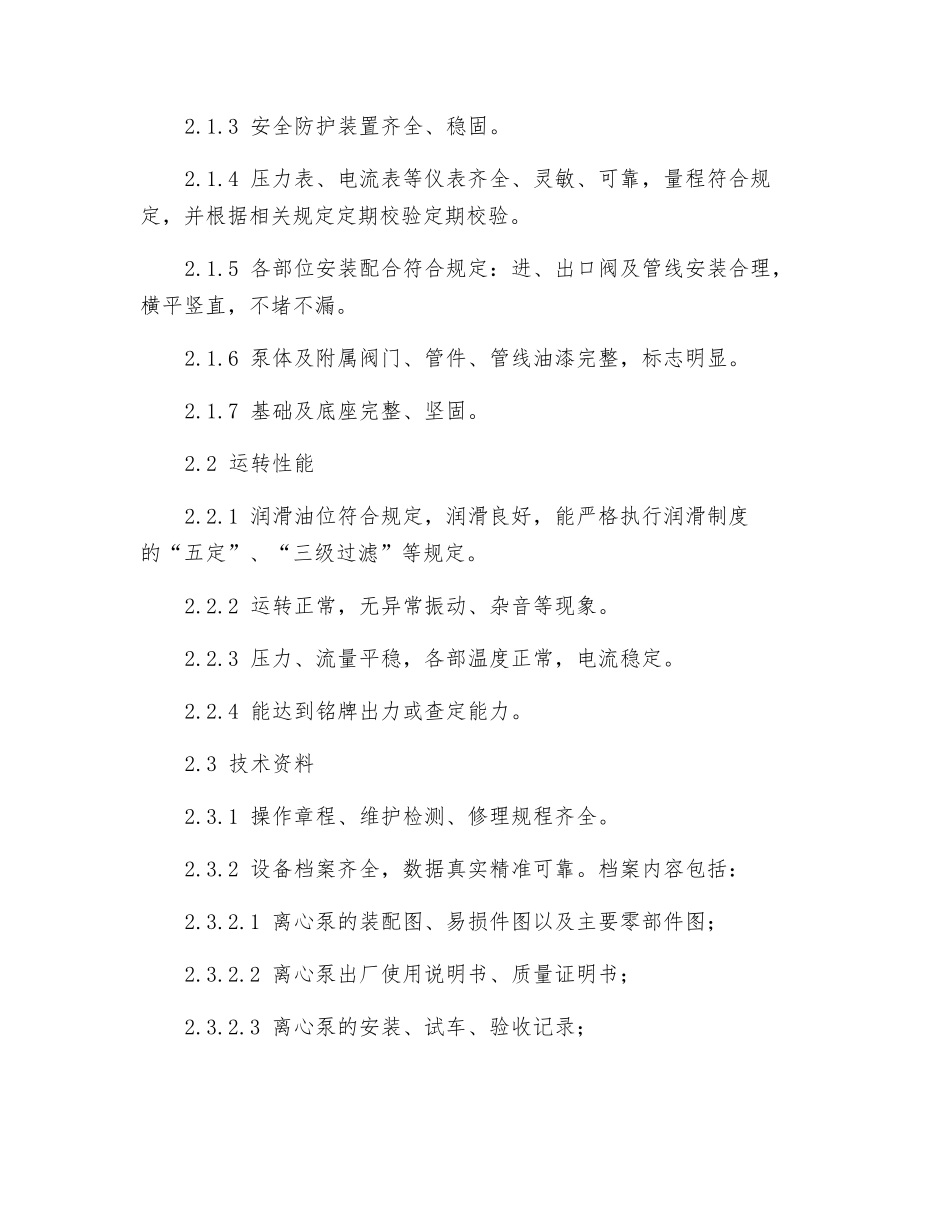

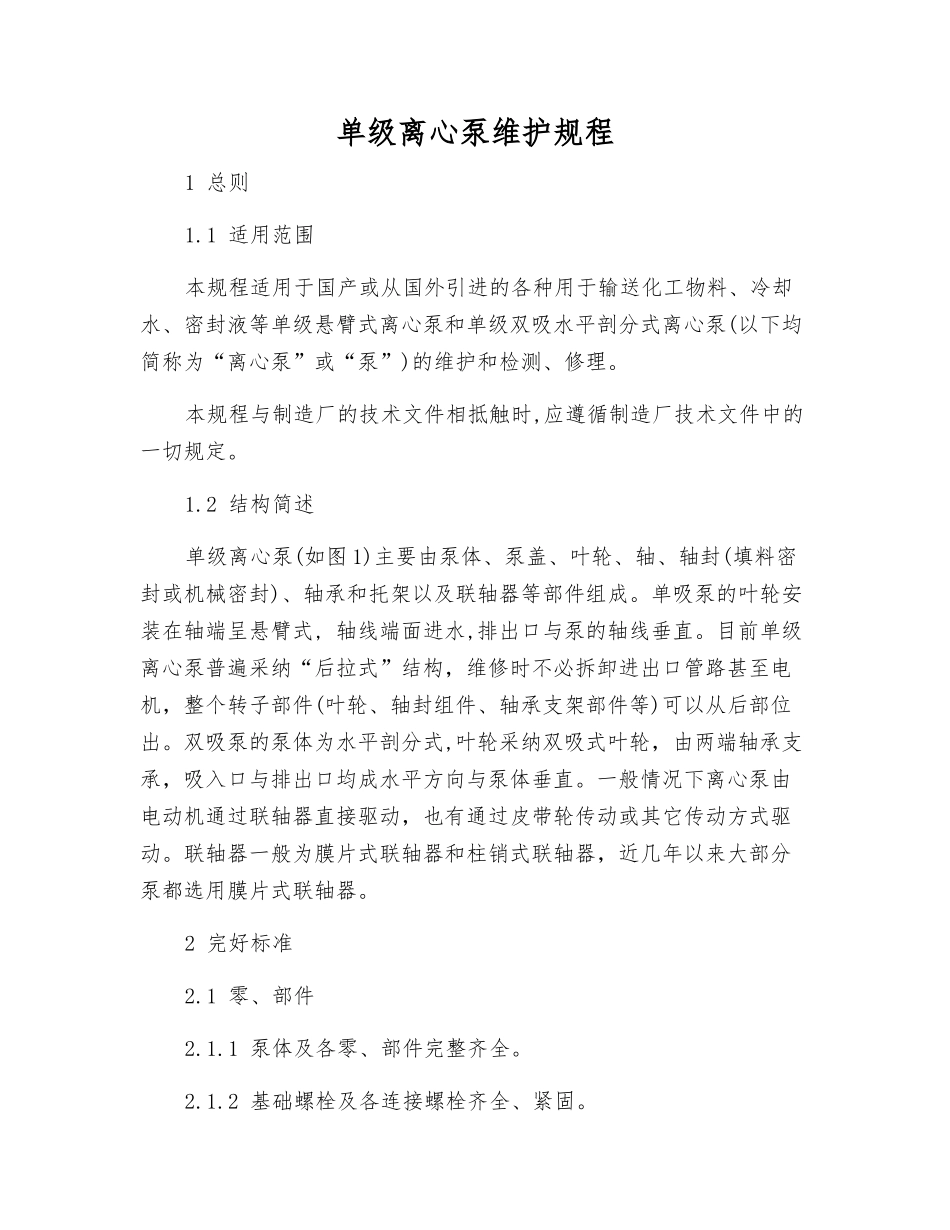

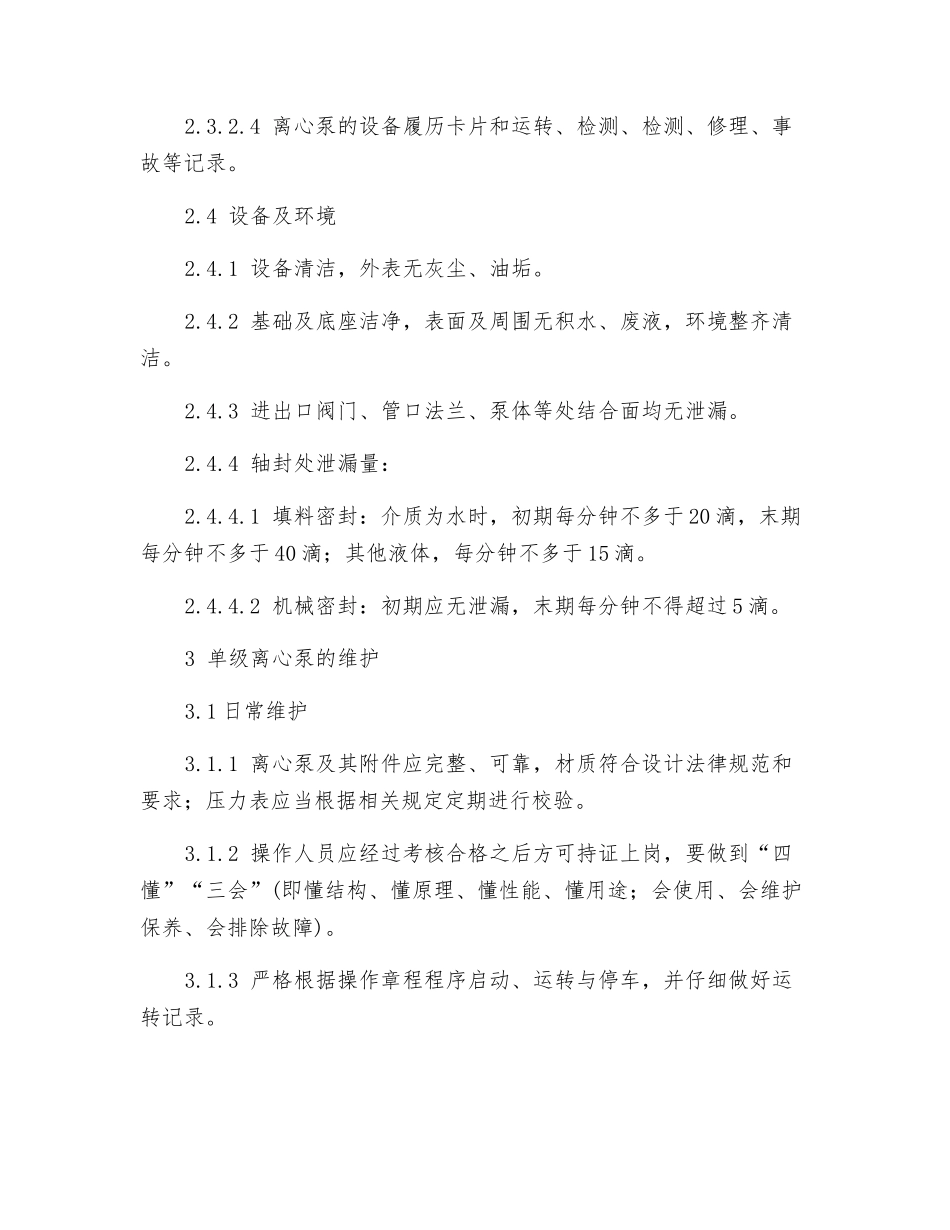

单级离心泵维护规程1 总则1.1 适用范围本规程适用于国产或从国外引进的各种用于输送化工物料、冷却水、密封液等单级悬臂式离心泵和单级双吸水平剖分式离心泵(以下均简称为“离心泵”或“泵”)的维护和检测、修理。本规程与制造厂的技术文件相抵触时,应遵循制造厂技术文件中的一切规定。1.2 结构简述单级离心泵(如图 1)主要由泵体、泵盖、叶轮、轴、轴封(填料密封或机械密封)、轴承和托架以及联轴器等部件组成。单吸泵的叶轮安装在轴端呈悬臂式, 轴线端面进水,排出口与泵的轴线垂直。目前单级离心泵普遍采纳“后拉式”结构，维修时不必拆卸进出口管路甚至电机，整个转子部件(叶轮、轴封组件、轴承支架部件等)可以从后部位出。双吸泵的泵体为水平剖分式,叶轮采纳双吸式叶轮，由两端轴承支承，吸入口与排出口均成水平方向与泵体垂直。一般情况下离心泵由电动机通过联轴器直接驱动，也有通过皮带轮传动或其它传动方式驱动。联轴器一般为膜片式联轴器和柱销式联轴器，近几年以来大部分泵都选用膜片式联轴器。2 完好标准2.1 零、部件2.1.1 泵体及各零、部件完整齐全。2.1.2 基础螺栓及各连接螺栓齐全、紧固。2.1.3 安全防护装置齐全、稳固。2.1.4 压力表、电流表等仪表齐全、灵敏、可靠，量程符合规定，并根据相关规定定期校验定期校验。2.1.5 各部位安装配合符合规定：进、出口阀及管线安装合理，横平竖直，不堵不漏。2.1.6 泵体及附属阀门、管件、管线油漆完整，标志明显。2.1.7 基础及底座完整、坚固。2.2 运转性能2.2.1 润滑油位符合规定，润滑良好，能严格执行润滑制度的“五定”、“三级过滤”等规定。2.2.2 运转正常，无异常振动、杂音等现象。2.2.3 压力、流量平稳，各部温度正常，电流稳定。2.2.4 能达到铭牌出力或查定能力。2.3 技术资料2.3.1 操作章程、维护检测、修理规程齐全。2.3.2 设备档案齐全，数据真实精准可靠。档案内容包括：2.3.2.1 离心泵的装配图、易损件图以及主要零部件图；2.3.2.2 离心泵出厂使用说明书、质量证明书；2.3.2.3 离心泵的安装、试车、验收记录；2.3.2.4 离心泵的设备履历卡片和运转、检测、检测、修理、事故等记录。2.4 设备及环境2.4.1 设备清洁，外表无灰尘、油垢。2.4.2 基础及底座洁净，表面及周围无积水、废液，环境整齐清洁。2.4.3 进出口阀门、管口法兰、泵体等处结合面均无泄漏。2.4.4 轴封处泄漏量：2.4.4.1 填料密封：介质为水时，初期每分钟不多于 20 滴，末期每分...
