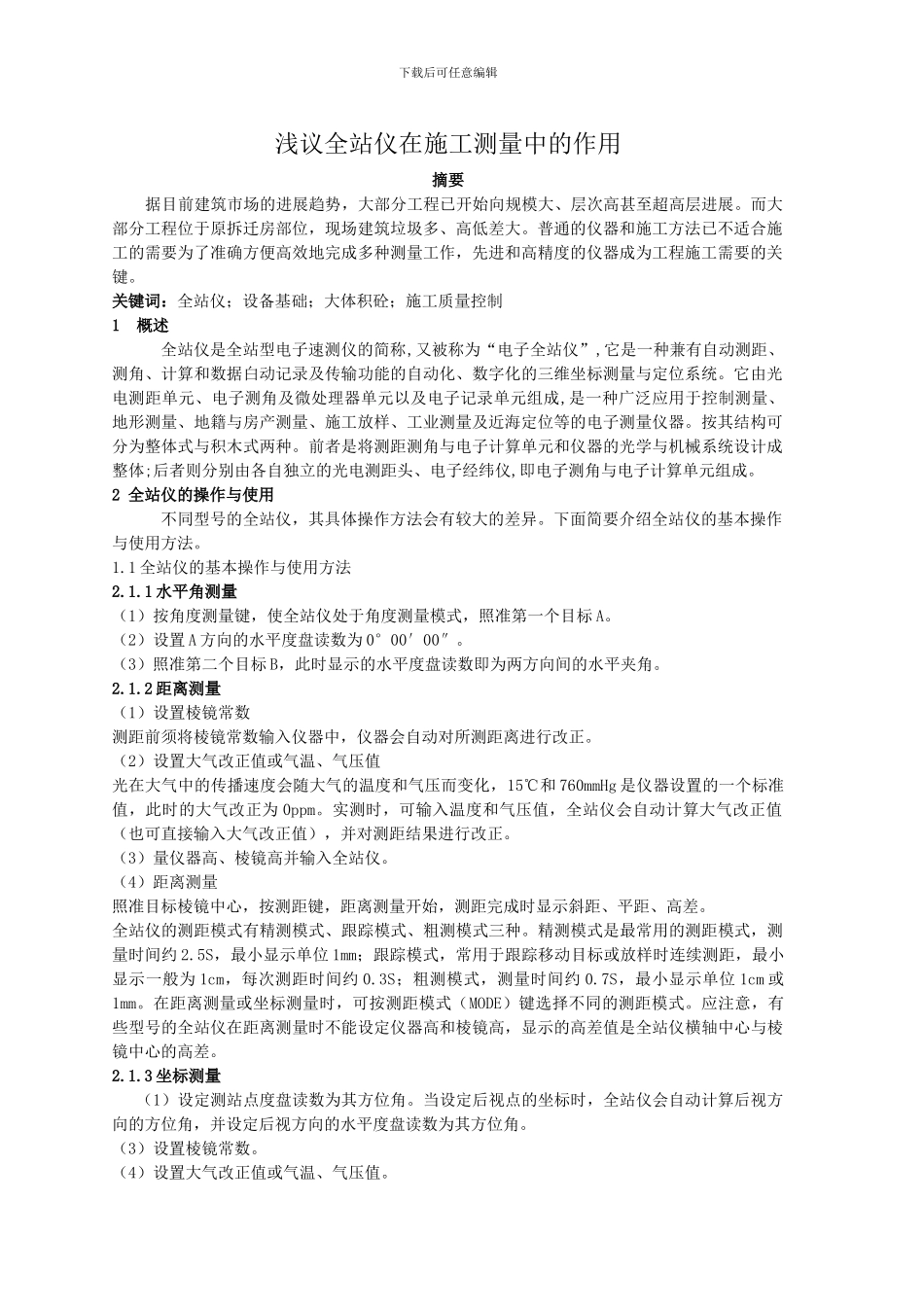

下载后可任意编辑浅议全站仪在施工测量中的作用摘要 据目前建筑市场的进展趋势，大部分工程已开始向规模大、层次高甚至超高层进展。而大部分工程位于原拆迁房部位，现场建筑垃圾多、高低差大。普通的仪器和施工方法已不适合施工的需要为了准确方便高效地完成多种测量工作，先进和高精度的仪器成为工程施工需要的关键。关键词：全站仪；设备基础；大体积砼；施工质量控制1 概述全站仪是全站型电子速测仪的简称,又被称为“电子全站仪”,它是一种兼有自动测距、测角、计算和数据白动记录及传输功能的自动化、数字化的三维坐标测量与定位系统。它由光电测距单元、电子测角及微处理器单元以及电子记录单元组成,是一种广泛应用于控制测量、地形测量、地籍与房产测量、施工放样、工业测量及近海定位等的电子测量仪器。按其结构可分为整体式与积木式两种。前者是将测距测角与电子计算单元和仪器的光学与机械系统设计成整体;后者则分别由各自独立的光电测距头、电子经纬仪,即电子测角与电子计算单元组成。2 全站仪的操作与使用 不同型号的全站仪，其具体操作方法会有较大的差异。下面简要介绍全站仪的基本操作与使用方法。 1.1 全站仪的基本操作与使用方法 2.1.1 水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标 A。（2）设置 A 方向的水平度盘读数为 0°00′00″。（3）照准第二个目标 B，此时显示的水平度盘读数即为两方向间的水平夹角。2.1.2 距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15℃和 760mmHg 是仪器设置的一个标准值，此时的大气改正为 0ppm。实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。（3）量仪器高、棱镜高并输入全站仪。（4）距离测量 照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。精测模式是最常用的测距模式，测量时间约 2.5S，最小显示单位 1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为 1cm，每次测距时间约 0.3S；粗测模式，测量时间约 0.7S，最小显示单位 1cm 或1mm。在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。应注意，有些型号的全站仪...
