单片机课程设计报告基于单片机的温控系统VIP免费

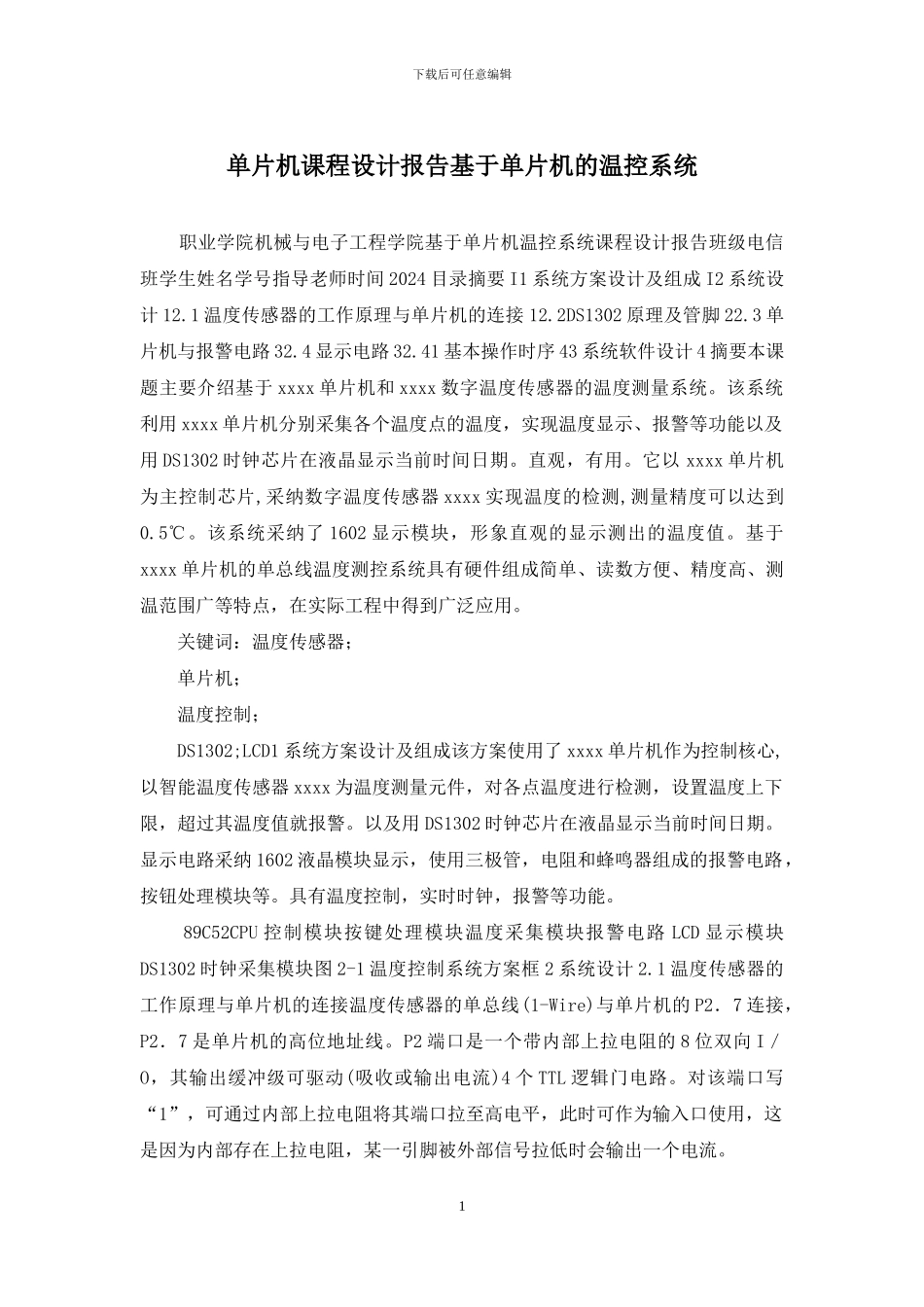

单片机课程设计报告基于单片机的温控系统_第1页
1/8

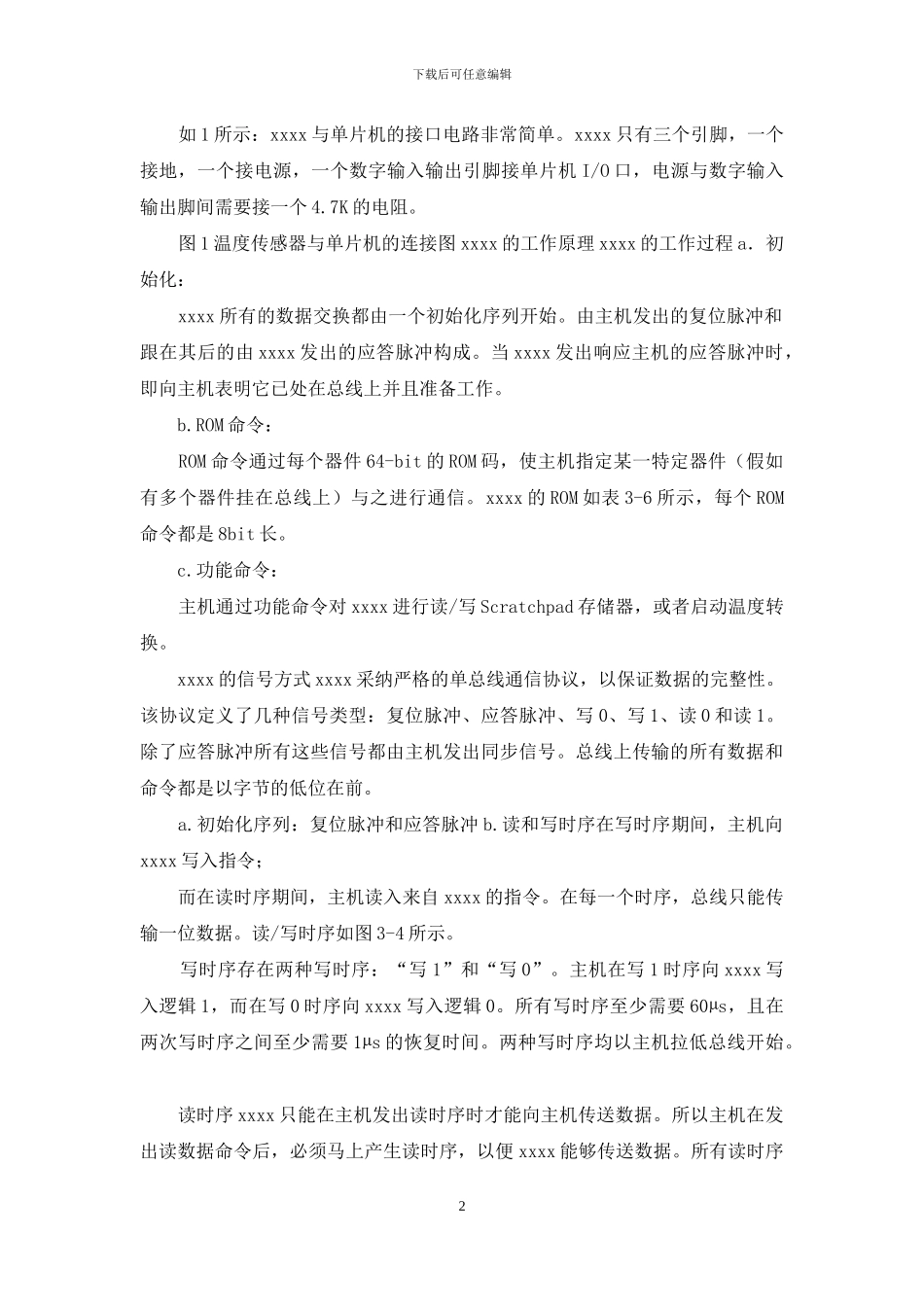

单片机课程设计报告基于单片机的温控系统_第2页
2/8

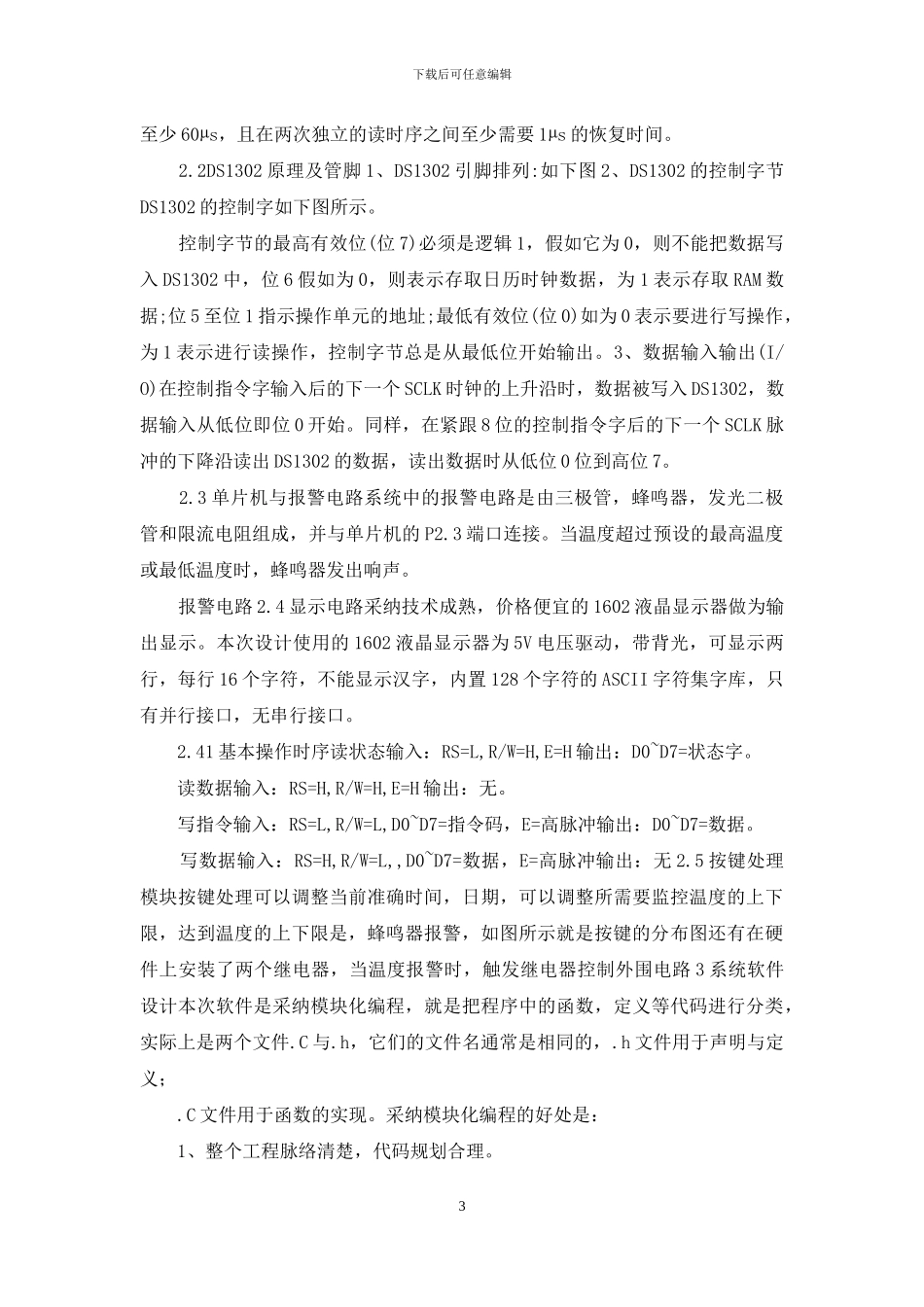

单片机课程设计报告基于单片机的温控系统_第3页
3/8
下载后可任意编辑单片机课程设计报告基于单片机的温控系统 职业学院机械与电子工程学院基于单片机温控系统课程设计报告班级电信班学生姓名学号指导老师时间 2024 目录摘要 I1 系统方案设计及组成 I2 系统设计 12.1 温度传感器的工作原理与单片机的连接 12.2DS1302 原理及管脚 22.3 单片机与报警电路 32.4 显示电路 32.41 基本操作时序 43 系统软件设计 4 摘要本课题主要介绍基于 xxxx 单片机和 xxxx 数字温度传感器的温度测量系统。该系统利用 xxxx 单片机分别采集各个温度点的温度,实现温度显示、报警等功能以及用 DS1302 时钟芯片在液晶显示当前时间日期。直观,有用。它以 xxxx 单片机为主控制芯片,采纳数字温度传感器 xxxx 实现温度的检测,测量精度可以达到0.5℃。该系统采纳了 1602 显示模块,形象直观的显示测出的温度值。基于xxxx 单片机的单总线温度测控系统具有硬件组成简单、读数方便、精度高、测温范围广等特点,在实际工程中得到广泛应用。 关键词:温度传感器; 单片机; 温度控制; DS1302;LCD1 系统方案设计及组成该方案使用了 xxxx 单片机作为控制核心,以智能温度传感器 xxxx 为温度测量元件,对各点温度进行检测,设置温度上下限,超过其温度值就报警。以及用 DS1302 时钟芯片在液晶显示当前时间日期。显示电路采纳 1602 液晶模块显示,使用三极管,电阻和蜂鸣器组成的报警电路,按钮处理模块等。具有温度控制,实时时钟,报警等功能。 89C52CPU 控制模块按键处理模块温度采集模块报警电路 LCD 显示模块DS1302 时钟采集模块图 2-1 温度控制系统方案框 2 系统设计 2.1 温度传感器的工作原理与单片机的连接温度传感器的单总线(1-Wire)与单片机的 P2.7 连接,P2.7 是单片机的高位地址线。P2 端口是一个带内部上拉电阻的 8 位双向 I/O,其输出缓冲级可驱动(吸收或输出电流)4 个 TTL 逻辑门电路。对该端口写“1”,可通过内部上拉电阻将其端口拉至高电平,此时可作为输入口使用,这是因为内部存在上拉电阻,某一引脚被外部信号拉低时会输出一个电流。 1下载后可任意编辑 如 1 所示:xxxx 与单片机的接口电路非常简单。xxxx 只有三个引脚,一个接地,一个接电源,一个数字输入输出引脚接单片机 I/O 口,电源与数字输入输出脚间需要接一个 4.7K 的电阻。 图 1 温度传感器与单片机的连接图 xxxx 的工作原理 xxxx 的工作过程 a.初始化: x...
