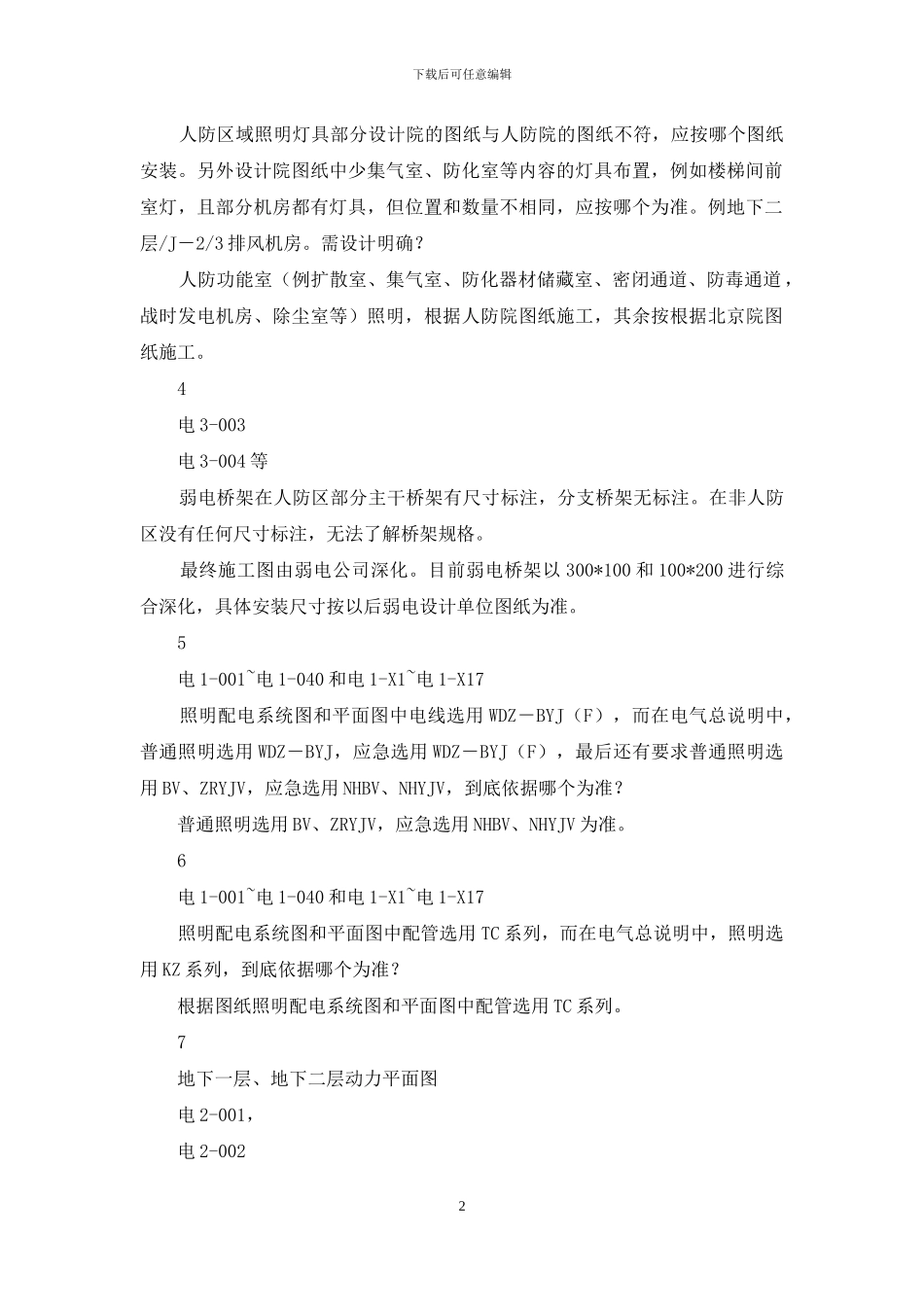

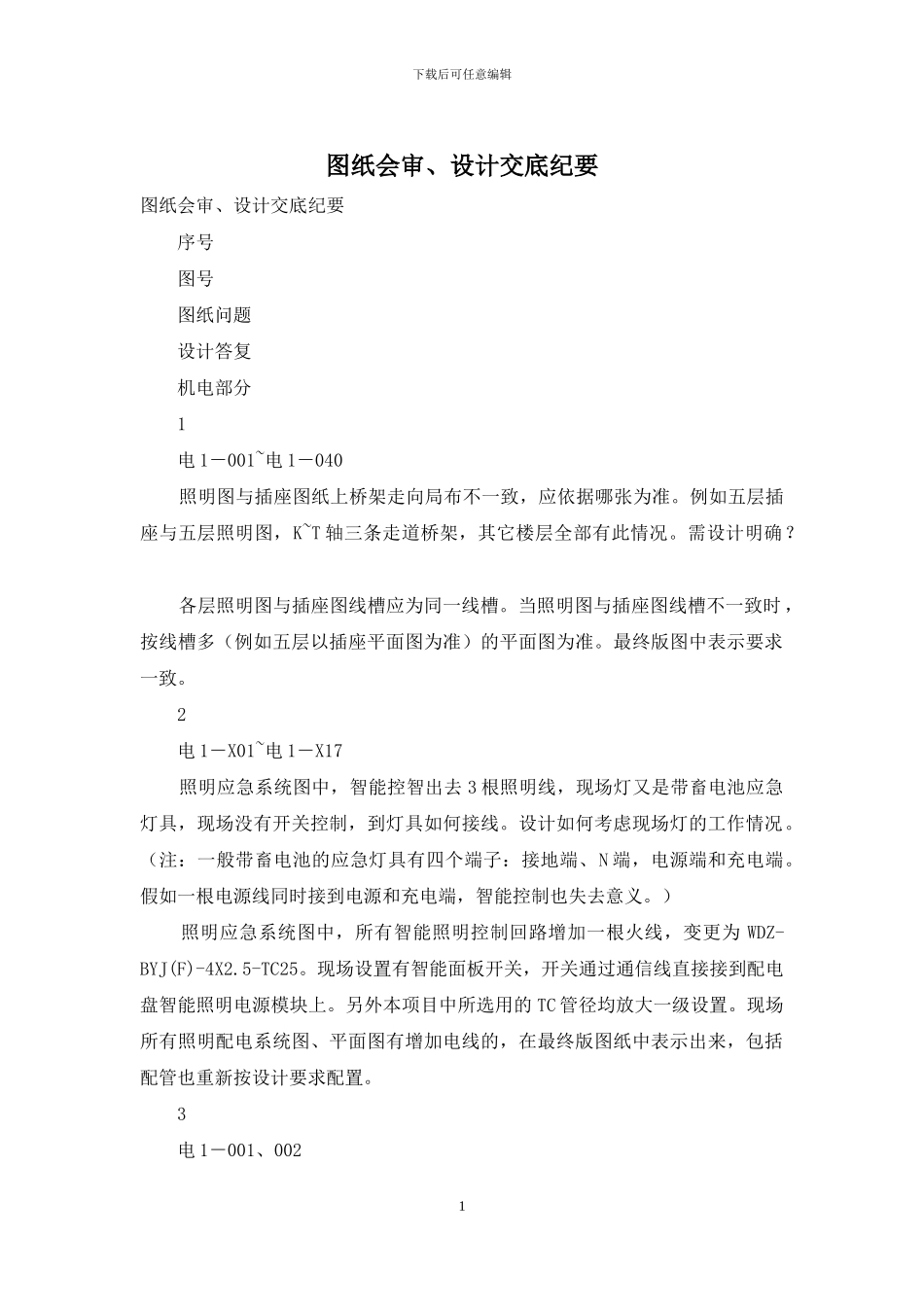

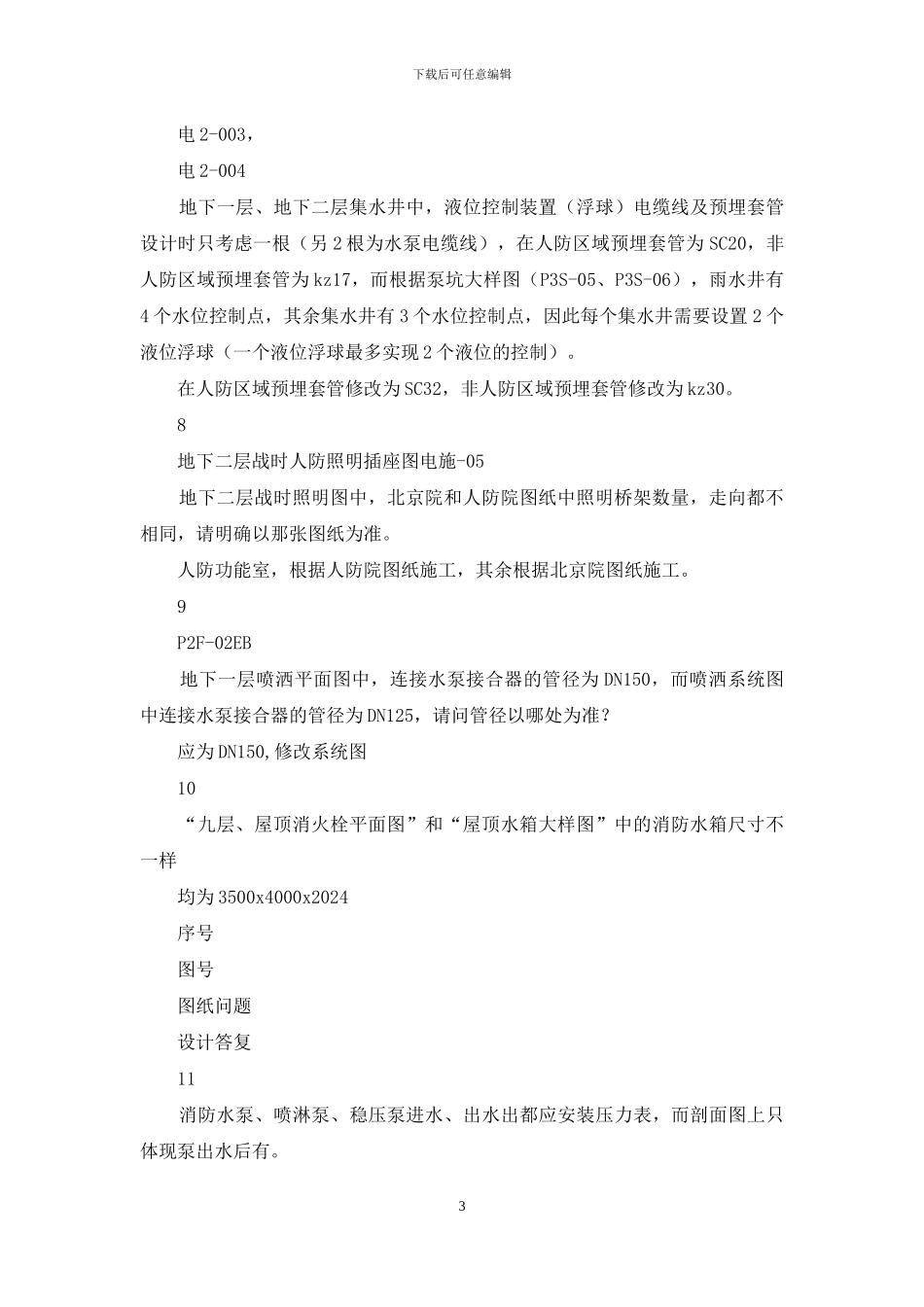

下载后可任意编辑图纸会审、设计交底纪要图纸会审、设计交底纪要 序号 图号 图纸问题 设计答复 机电部分 1 电 1－001~电 1－040 照明图与插座图纸上桥架走向局布不一致，应依据哪张为准。例如五层插座与五层照明图，K~T 轴三条走道桥架，其它楼层全部有此情况。需设计明确？ 各层照明图与插座图线槽应为同一线槽。当照明图与插座图线槽不一致时 ，按线槽多（例如五层以插座平面图为准）的平面图为准。最终版图中表示要求一致。 2 电 1－X01~电 1－X17 照明应急系统图中，智能控智出去 3 根照明线，现场灯又是带畜电池应急灯具，现场没有开关控制，到灯具如何接线。设计如何考虑现场灯的工作情况。（注：一般带畜电池的应急灯具有四个端子：接地端、N 端，电源端和充电端。假如一根电源线同时接到电源和充电端，智能控制也失去意义。） 照明应急系统图中，所有智能照明控制回路增加一根火线，变更为 WDZ-BYJ(F)-4X2.5-TC25。现场设置有智能面板开关，开关通过通信线直接接到配电盘智能照明电源模块上。另外本项目中所选用的 TC 管径均放大一级设置。现场所有照明配电系统图、平面图有增加电线的，在最终版图纸中表示出来，包括配管也重新按设计要求配置。 3 电 1－001、002 1下载后可任意编辑 人防区域照明灯具部分设计院的图纸与人防院的图纸不符，应按哪个图纸安装。另外设计院图纸中少集气室、防化室等内容的灯具布置，例如楼梯间前室灯，且部分机房都有灯具，但位置和数量不相同，应按哪个为准。例地下二层/J－2/3 排风机房。需设计明确？ 人防功能室（例扩散室、集气室、防化器材储藏室、密闭通道、防毒通道 ，战时发电机房、除尘室等）照明，根据人防院图纸施工，其余按根据北京院图纸施工。 4 电 3-003 电 3-004 等 弱电桥架在人防区部分主干桥架有尺寸标注，分支桥架无标注。在非人防区没有任何尺寸标注，无法了解桥架规格。 最终施工图由弱电公司深化。目前弱电桥架以 300*100 和 100*200 进行综合深化，具体安装尺寸按以后弱电设计单位图纸为准。 5 电 1-001~电 1-040 和电 1-X1~电 1-X17 照明配电系统图和平面图中电线选用 WDZ－BYJ（F），而在电气总说明中，普通照明选用 WDZ－BYJ，应急选用 WDZ－BYJ（F），最后还有要求普通照明选用 BV、ZRYJV，应急选用 NHBV、NHYJV，到底依据哪个为准？ 普通照明选用 BV、ZRYJV，应急选用 NHBV、NHYJV 为准。 6 电 1-001~电 1-0...
