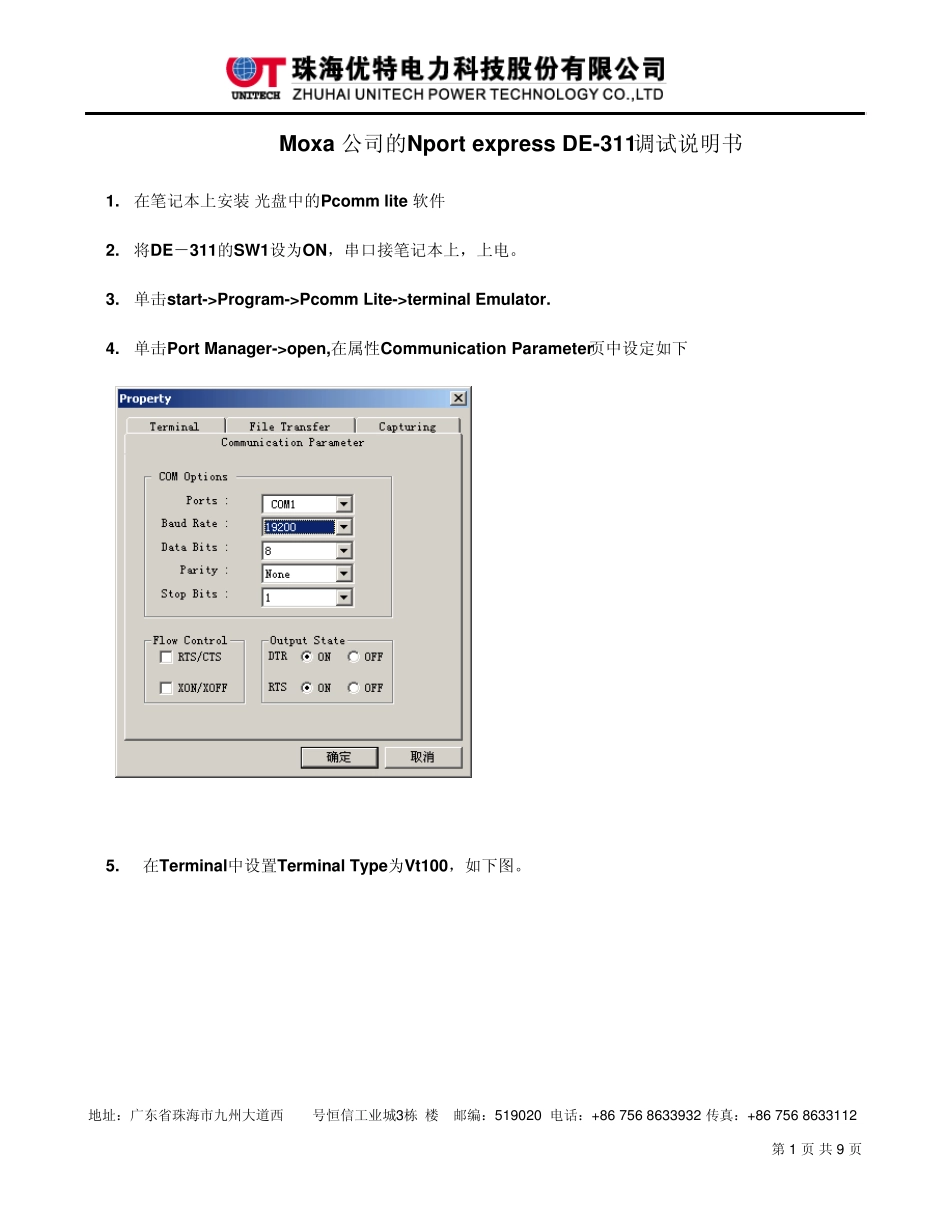

地址:广东省珠海市九州大道西2001号恒信工业城3栋4楼 邮编:519020 电话:+86 756 8633932 传真:+86 756 8633112 第 1 页 共 9 页 Moxa 公司的Nport express DE-311调试说明书 1. 在笔记本上安装 光盘中的Pcomm lite 软件 2. 将DE-311的SW1设为ON,串口接笔记本上,上电。 3. 单击start->Program->Pcomm Lite->terminal Emulator. 4. 单击Port Manager->open,在属性Communication Parameter页中设定如下 5. 在Terminal中设置Terminal Type为Vt100,如下图。 地址:广东省珠海市九州大道西2001号恒信工业城3栋4楼 邮编:519020 电话:+86 756 8633932 传真:+86 756 8633112 第 2 页 共 9 页 6 . 按回车键,出现如下窗口 接着回车,出现如下窗口 地址:广东省珠海市九州大道西2001号恒信工业城3栋4楼 邮编:519020 电话:+86 756 8633932 传真:+86 756 8633112 第 3 页 共 9 页 最上面的是一排菜单,可以用键盘来左右键移动以选择相应的功能,下面介绍怎样配置。 1. Sev erConfig菜单是用来设置本地网口信息的,用左右移动键将菜单焦点置于Sev erConfig上,按回车,出现下面的窗口。 地址:广东省珠海市九州大道西2001号恒信工业城3栋4楼 邮编:519020 电话:+86 756 8633932 传真:+86 756 8633112 第 4 页 共 9 页 需要设定的参数如下,其他的不用设置。(可以用上下建移动选中) 其中IP Adress-即DE-311 IP地址,设定一个本局域网中未用的IP地址,这个地址需要提供给目的端(和它通信的计算机)。 Netmask - 子网掩码一般设为255.255.255.0,根据实际设定。 Gateway - 网关地址,如DE-311只用于局域网中传输数据,该项不用设置,若要用于internet网中传输数据,设为本局域网的网关地址。 设定完后按ESC键回到主菜单下。 2. 菜单下选中Op_mode菜单,按回车,再回车,选择UDP-sever/clident,回车确认。再用左右键将菜单移到Select for More setting 上,设置目的IP地址和目的端口号以及本地端口号,以及强制打包时间。 A. serial to ethernet中 Dest. IP 1 的Begin设为目的IP地址即和DE-311通信的计算机的IP地址(如在集控站中一般设为主站计算机IP地址),Port设为目的端口号即DE-311通信的计算机上应用程序的端口号(在集控站中一般设为主站计算机上IV型软件的端口号) 地址:广东省珠海市九州大道西2001号...
