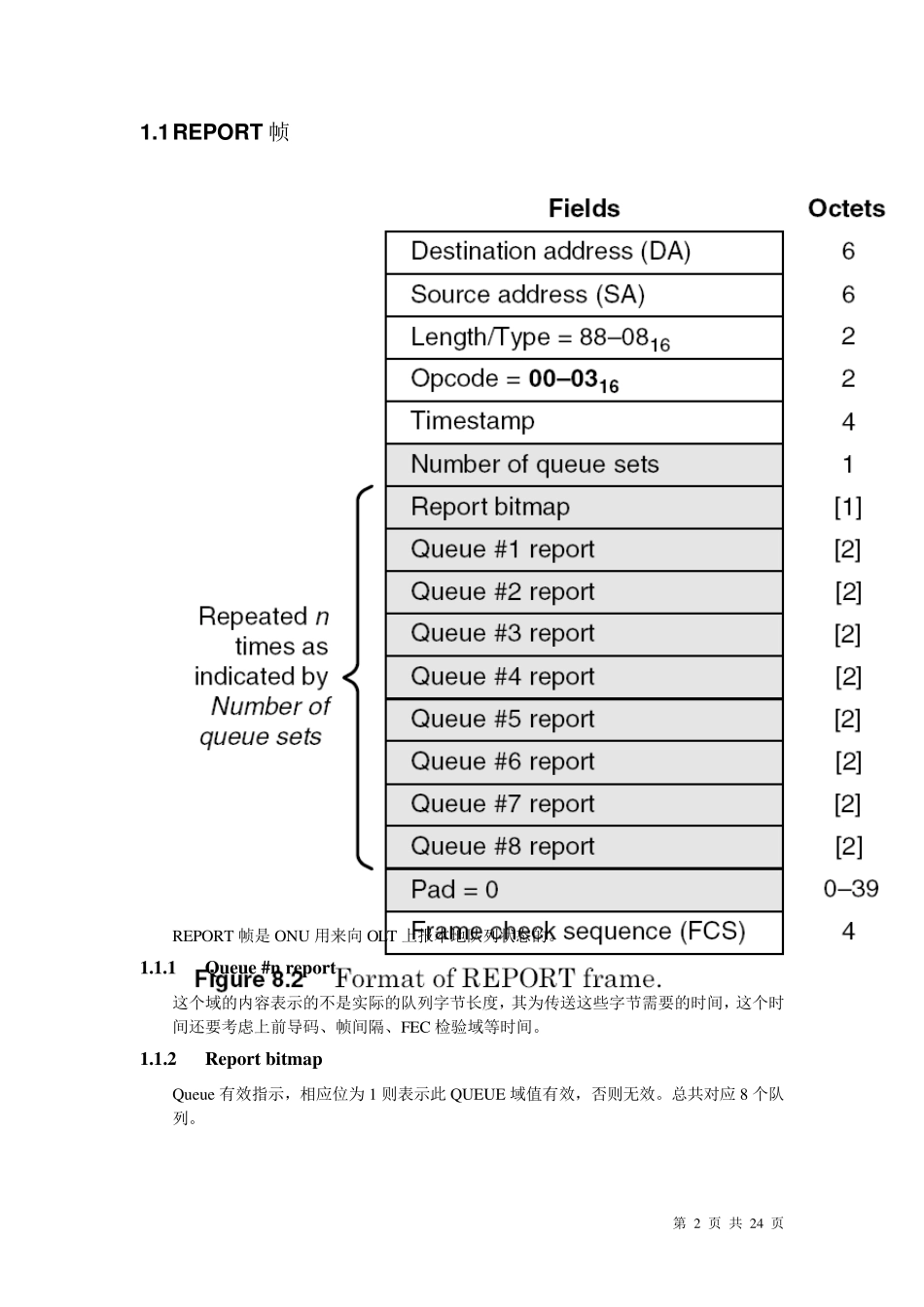

第 1 页 共 24 页 MPCP 协议详细介绍 1 MPCP帧结构 MPCP 定义了5 种消息，称之为MPCP DATA UNITs， GATE、REPORT、REGISTER_RQ、REGISTER、REGISTER_ACK，他们用于 OLT 和ONU 之间的信息交换。所有的 MPCPDU 为64 字节的 MAC 控制帧，包括以下域： 1、 DA（目的地址），6 个字节域，所有的 MPCPDU 都使用一个共同的多播 MAC 目的地址，其值为：01-80-C2-00-00-01，但是 REGISTER 报文除外，其使用 ONU 的实际 MAC 地址。 2、 SA（源地址），在 OLT 中，对应一个 GMII 接口有多个 MAC 实例，因此不同的 MAC发出的数据都必须携带其对应的 SA。 3、 类型域值为8808 4、 Opcode区分MAC控制帧类型。0001为PAUSE帧，0002为GATE帧，0003 为REPORT帧，0004 为REGISTER_REQ 帧，0005 为REGISTER 帧，0006 为REGISTER_ACK帧。 5、 TIMESTAMP，时标；用于同步 OLT 与 ONU 的 MPCP CLOCK，其参考点为DA 的首字节。 6、 Opcode-specific field：用于传输特定的 MPCP 功能，不用的时候置 0； 7、 FCS，CRC32 第 2 页 共 24 页 1.1 REPORT帧 REPORT 帧是ONU 用来向OLT 上报本地队列状态的。 1.1.1 Qu eu e #n report 这个域的内容表示的不是实际的队列字节长度，其为传送这些字节需要的时间，这个时间还要考虑上前导码、帧间隔、FEC 检验域等时间。 1.1.2 Report bitmap Queue 有效指示，相应位为1 则表示此 QUEUE 域值有效，否则无效。总共对应 8 个队列。 第 3 页 共 24 页 1.1.3 Nu mber of Qu eu e Sets 由于OLT 分配给ONU 的时隙不会正好等于ONU 中的数据队列的发送时间，因此在时隙边界有可能会浪费部分的带宽（不能传送被切断的以太网帧），所以802.3ah 工作组进入了多个qu eu e sets，每个qu eu e set 都表示从队列开始的队列指示，但是分别指示了不同的长度，如果OLT 分配的时隙中无法发送整个队列的话，则可以选择其中一种qu eu e set 来作为给ONU 分配时隙的依据。简单而言，就是ONU 提供了本地队列长度的多个门限截至位置，这些位置可以给OLT 以更加灵活有效的带宽分配依据。 第 4 页 共 24 页 1.2 GATE 帧 1.2.1 Nu mber of Grants/flags Nu mber of Grants/Flag 域中的低3 比特（比特2～比特0）表示此GATE 中携带的窗口授权个数，最多不能超过4 个，其值从0 变化到4，当为0 时...
