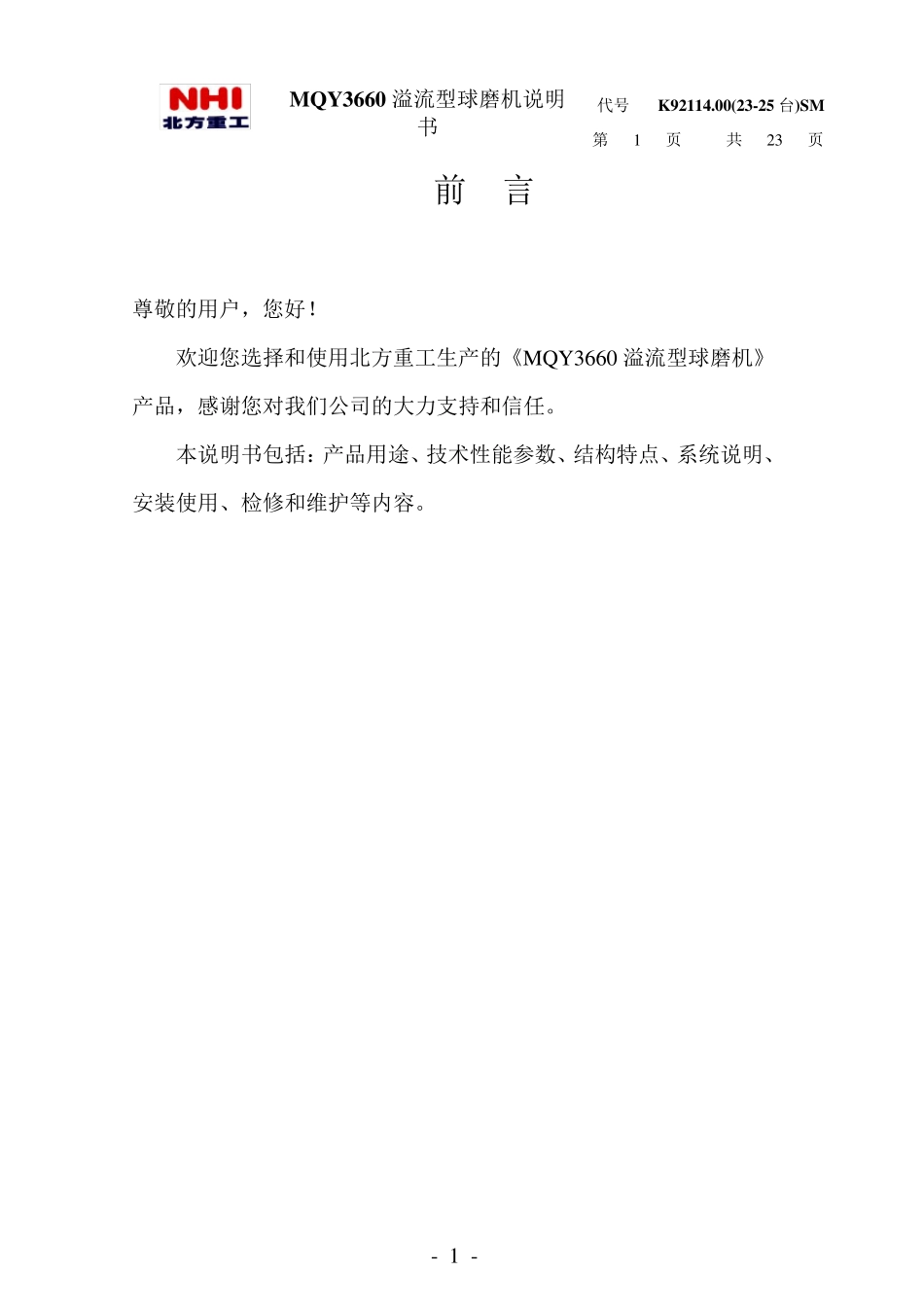

MQY 3660 溢流型球磨机说明书 代号 K92114.00(23-25 台)SM 第 1 页 共 23 页 - 1 - 前 言 尊敬的用户，您好！ 欢迎您选择和使用北方重工生产的《MQY3660 溢流型球磨机》产品，感谢您对我们公司的大力支持和信任。 本说明书包括：产品用途、技术性能参数、结构特点、系统说明、安装使用、检修和维护等内容。 MQY 3660 溢流型球磨机说明书 代号 K92114.00(23-25 台)SM 第 2 页 共 2 3 页 - 2 - 目 录 一、 产品综述 .................................................................................... 3 二、 产品规格与技术参数 ............................................................... 3 三、 产品主要结构概述 ................................................................... 4 四、 产品系统说明 ........................................................................... 7 五、 运输与储存 ................................................................................ 9 六、 安装与调试 ................................................................................ 9 七、 安装与调试 .............................................................................. 18 八、 维修与保养 .............................................................................. 22 MQY 3660 溢流型球磨机说明书 代号 K92114.00(23-25 台)SM 第 3 页 共 23 页 - 3 - 一、 产品综述 1.产品的性能及用途 本磨机主要用于湿法研磨矿石。 2.所依据产品的标准 本磨机各项性能指标符合JB/T1406—2002《球磨机和棒磨机》。 3.产品适用的工作条件和工作环境 3.1 安装环境：室内 3.2 环境温度：-25～+40℃ 3.3 海拔高度：小于1000m 3.4 工作制度：连续 二、 产品规格与技术参数 设备规格：Φ3600×6000mm 筒体内径：3600mm 筒体有效长度：6000mm 充填率：40% 筒体有效容积：55m3 钢球最大装载量：102t 磨机工作转速：17.3r/min 主电机型号：TM1250-40 功率：1250kW MQY 3660 溢流型球磨机说明书 代号 K92114.00(23-25 台)SM 第 4 页 共 23 页 - 4 - 电压：10000V 转速：150r/min 设备旋向： 右旋：由出料端向进料端看，筒体为顺时针旋转。 左旋：由出料端向进料端看，筒...
