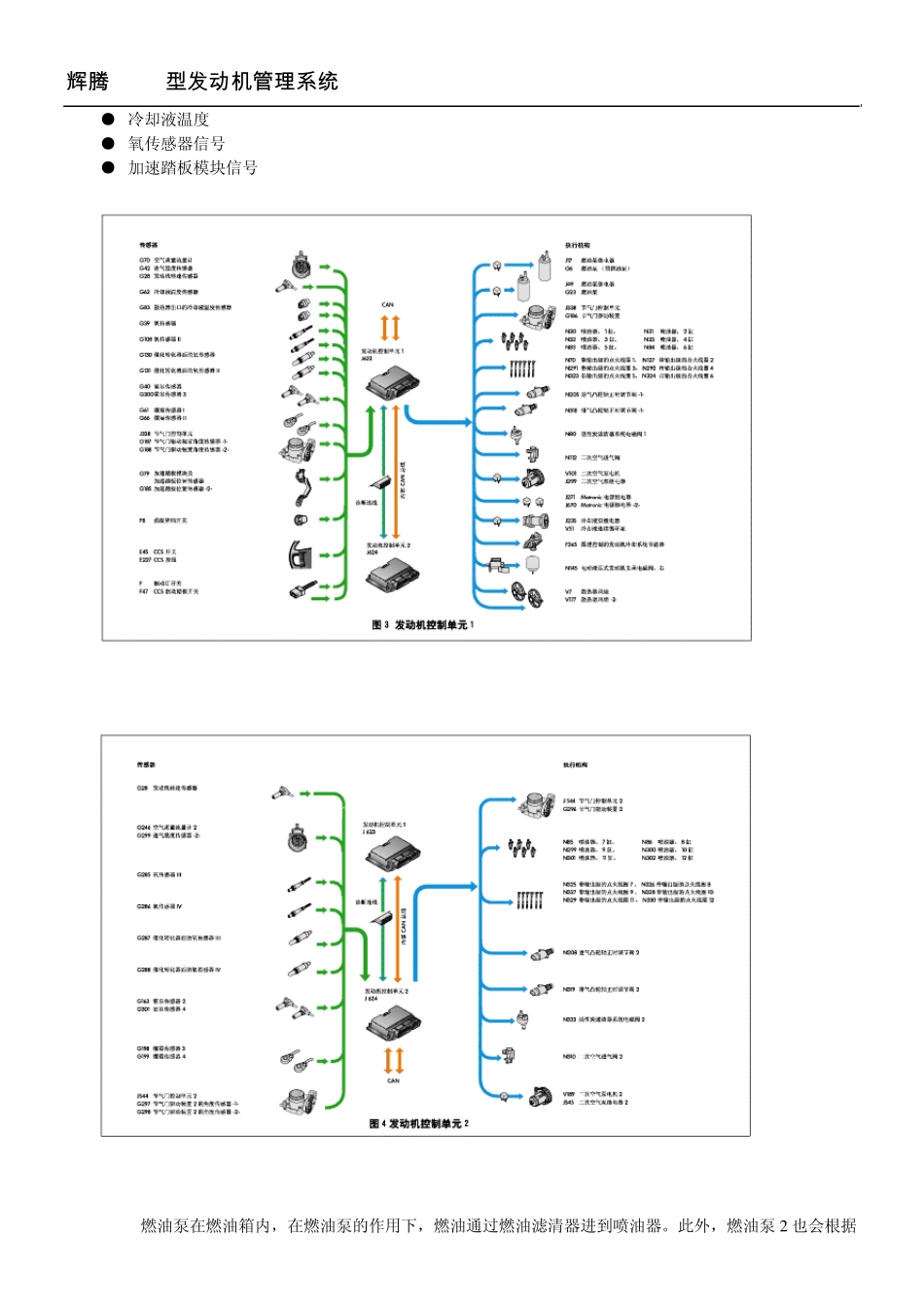

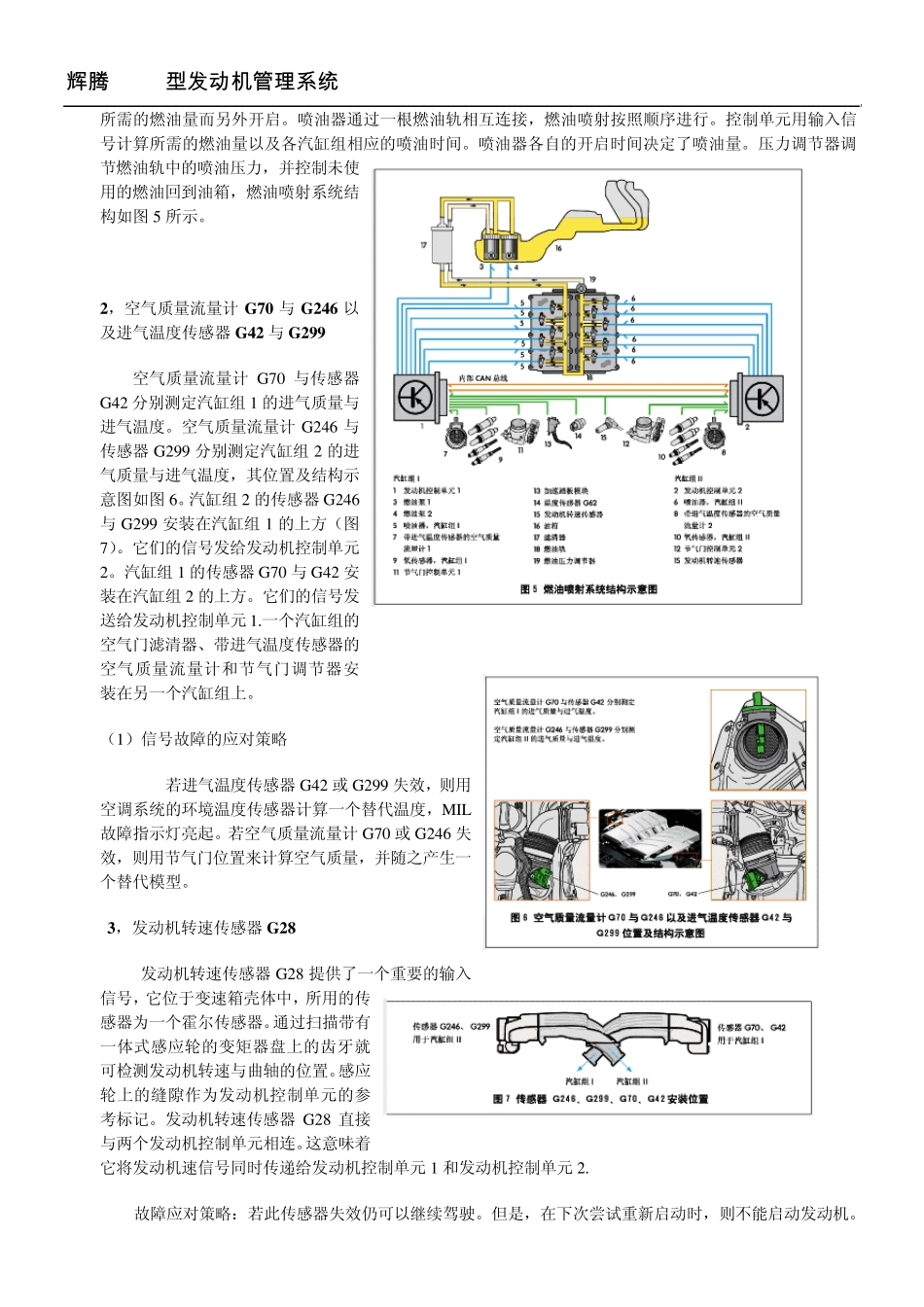

辉 腾 W12型 发 动 机 管 理 系 统 辉 腾 W12型 发 动 机 管 理 系 统 结 构 、功能、及维修 一，简介 大众辉腾W12 型发动机采用Motronic ME7.1.1 管理系统，该系统能够让发动机适应所有工况，从而用较低的燃油消耗获得较高的功率输出。与W8 型发动机不同的是，W12 型发动机中采用了完全相同的双控制单元设计。在这种设计中，两个汽缸组被认为是两台独立的发动机，每个控制单元只分配给一个汽缸组。由于两个控制单元相同，而且本发动机的控制是基于特定汽缸组进行的，所以必须给每一个控制单元指定一个汽缸组。PIN 代码是标识代码，J623 是用于汽缸组1 的发动机控制单元1 的Pin 代码，J624 是用于汽缸组2 的发动机控制单元2 的Pin 代码。发动机控制单元1 也被称为“主控”，发动机控制单元2 被称为“副控”。控制单元2 仅通过内部 CAN 数据总线从控制单元1 中获得已有信息。此内部 CAN 数据总线专门用于发动机控制单元之间的信息交换。两个发动机控制单元都位于冷却膨胀箱下右侧的气室中（图 1）。 由于采用双控制单元设计，W12 型发动机增加了用于发动机管理系统的内部 CAN 总线。此内部 CAN 总线只用于交换这两个发动机控制单元之间的信息。数据在动力传动系统CAN 总线上进行交换。各个单独的控制单元通过总线连接成一个整体系统（图 2）。 二，系 统 概述 大众W12发动机Motronic ME7.1.1 发动机管理系统两个控制单元系统如图3、4 所示。 三，子系 统 1 ，燃油喷射系统 用于计算喷油正时的输入信号包括 ● 空气质量流量计发动机负荷信号 ● 进气温度 ● 节气门控制单元信号 ● 发动机转速传感器信号 辉 腾 W12型 发 动机管理系统 ● 冷却液温度 ● 氧传感器信号 ● 加速踏板模块信号 燃油泵在燃油箱内，在燃油泵的作用下，燃油通过燃油滤清器进到喷油器。此外，燃油泵 2 也会根据辉 腾 W12型 发 动机管理系统 所需的燃油量而另外开启。喷油器通过一根燃油轨相互连接，燃油喷射按照顺序进行。控制单元用输入信号计算所需的燃油量以及各汽缸组相应的喷油时间。喷油器各自的开启时间决定了喷油量。压力调节器调节燃油轨中的喷油压力，并控制未使用的燃油回到油箱，燃油喷射系统结构如图5 所示。 2，空气质量流量计G 70 与G 246 以及进气温度传感器G 42 与G 299 空气质量流量计G70 与传感器G42 分别测定汽缸组1 的进气质量与进气温度。...
