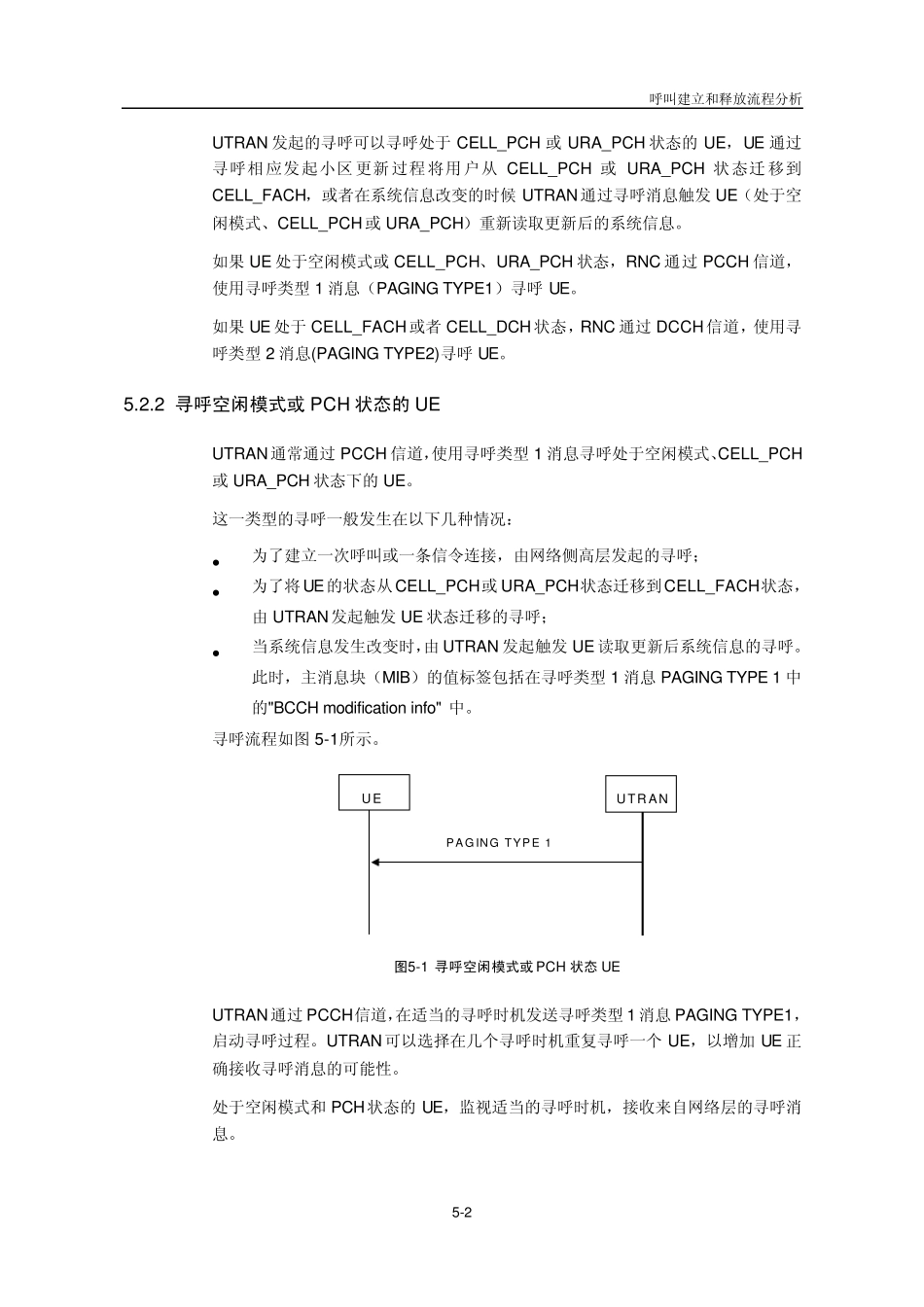

呼叫建立和释放流程分析 5-1 第5 章 呼叫建立和释放流程分析 5.1 概述 当UE 搜索到小区并且读取到到小区的系统消息后，可以知道系统的参数配置情况，具备接入网络的条件。 呼叫建立包括 UE 主叫和UE 被叫两种类型。两者区别在于 UE 被叫情况下，呼叫建立之前系统需要通过寻呼流程在指定区域寻呼UE。 无论 UE 主叫和UE 被叫，呼叫建立和释放包含以下过程： (1) UE 和UTRAN建立RRC 连接。 (2) 通过直传消息，UE 和CN建立连接。 (3) UE 能力信息流程 (4) RAB 建立流程。 (5) RAB 释放和Iu释放流程。 (6) RRC 连接释放流程。 5.2 寻呼流程 5.2.1 概述 寻呼分为 CN发起的寻呼和UTRAN发起的寻呼。 CN发起的寻呼用于建立一条信令连接，CN发起的寻呼分为协作寻呼和非协作寻呼。CN在 RANAP PAGING 消息中指示 RNC 是否需要进行 UTRAN的协作寻呼。  协作寻呼是由 RNC 检查 UE 是否存在寻呼域之外的其它 CN 域信令连接，如果存在其它的CN域信令连接，且UE 处于 CELL_DCH或者 CELL_FACH状态，则在无线接口上，寻呼消息通过已经存在的连接的DCCH 信道下发；如果存在其它的CN域信令连接，且UE 处于 CELL_PCH或者 URA_PCH 状态，则在无线接口上，寻呼消息通过 PCCH信道下发；如果不存在其它的CN域信令连接，寻呼消息通过 PCCH信道下发。  非协作寻呼是指 RNC 不需要检查 UE 是否存在寻呼域之外的其它 CN 域信令连接，直接在 CN指定的寻呼区域中通过 PCCH信道下发寻呼消息。 呼叫建立和释放流程分析 5-2 UTRAN 发起的寻呼可以寻呼处于CELL_PCH 或URA_PCH 状态的UE，UE 通过寻呼相应发起小区更新过程将用户从CELL_PCH 或URA_PCH 状态迁移到CELL_FACH，或者在系统信息改变的时候UTRAN通过寻呼消息触发UE（处于空闲模式、CELL_PCH或URA_PCH）重新读取更新后的系统信息。 如果 UE 处于空闲模式或CELL_PCH、URA_PCH 状态，RNC 通过PCCH 信道，使用寻呼类型 1 消息（PAGING TYPE1）寻呼UE。 如果 UE 处于CELL_FACH或者CELL_DCH状态，RNC 通过DCCH信道，使用寻呼类型 2 消息(PAGING TYPE2)寻呼UE。 5.2.2 寻呼空闲模式或 PCH 状态的 UE UTRAN通常通过PCCH 信道，使用寻呼类型 1 消息寻呼处于空闲模式、CELL_PCH或URA_PCH 状态下的UE。 这一类型的寻呼一般发生在以下几种情况：  为了建立一次呼叫或一条信令连接，由网络侧高层发起的寻呼； ...
