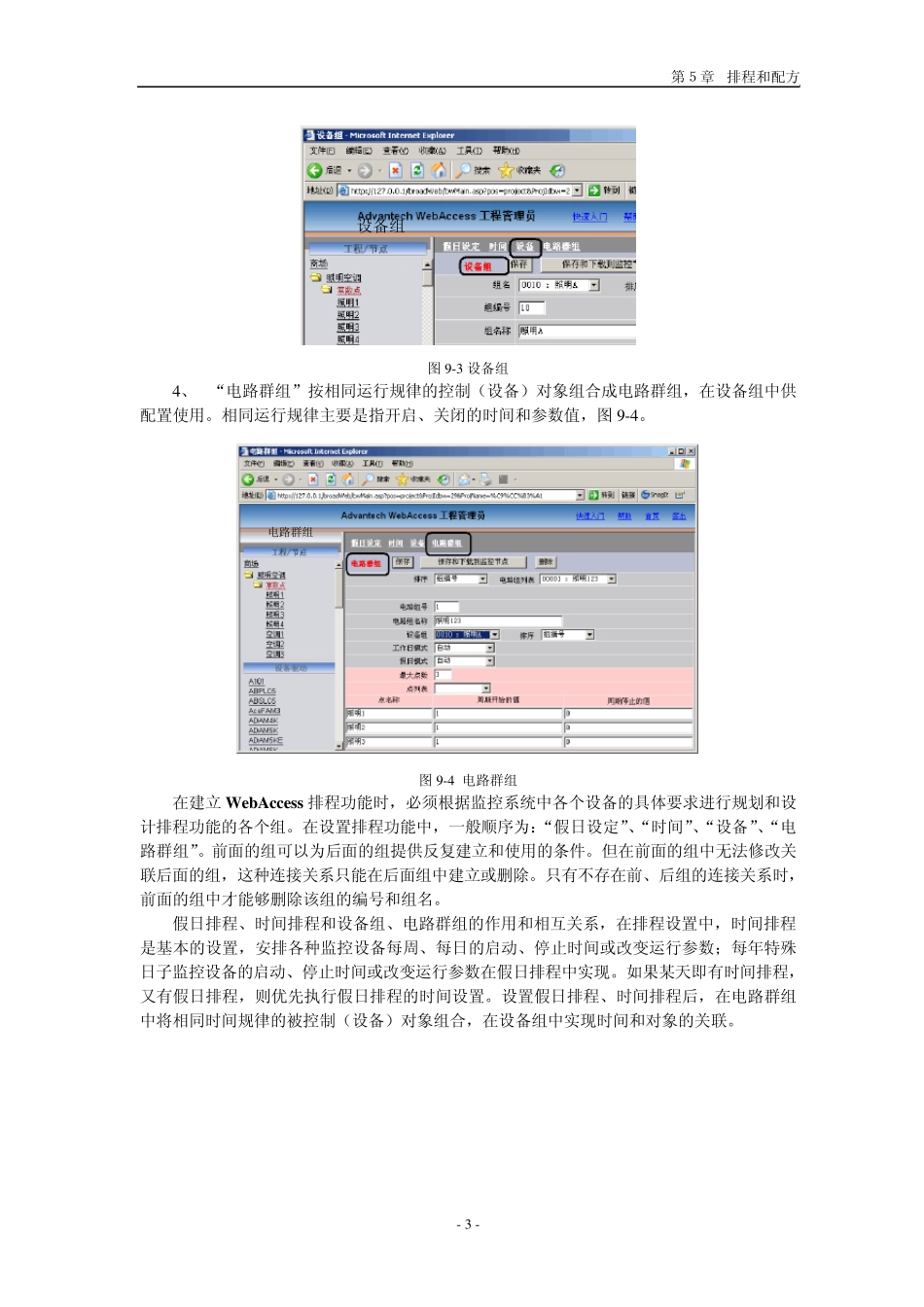

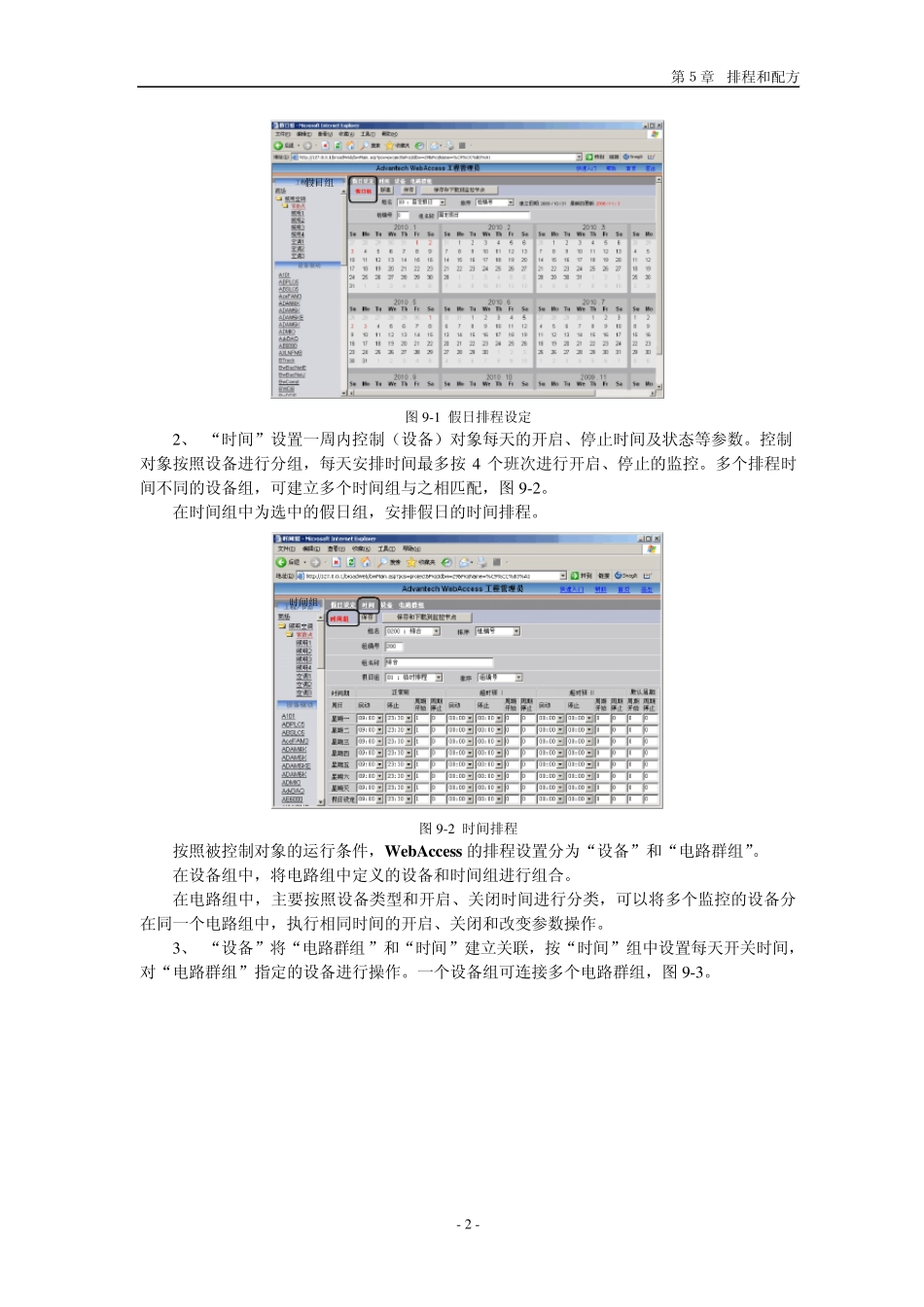

第九章 排程和配方 本章要点 排程和配方是组态软件集成的两个常用特殊监控功能组件，为监控页面中需要建立特殊要求的设备系统，提供了一种方便、快捷的使用方法。本章以特定场合应用需求为基础，展开对排程和配方功能的应用举例介绍。 9 .1 排程和配方概述 WebAccess 排程功能是按照日期、时间等要素和被控制对象组成一个表格，设置被控制对象按时间自动启动、停止或改变数值的周期性变化规律。适用于楼宇照明、空调、门禁等监控系统。 WebAccess 配方功能是按照生产过程中对产品原材料的配比要求，在生产工艺中要求对不同的产品配置不同的配料参数。适用于食品加工配料、化学反应原料控制、油漆调色、混凝土搅拌等生产过程控制系统。 9.1.1排程功能 WebAccess 组态软件的排程功能(Schedu ler Fu nction)是按照表格的设置，按时间对被控制（设备）对象进行开启/关闭或改变数值的操作。 建立 WebAccess 的排程功能表格有4 个选项：“假日设定”、“时间”、“设备”和“电路群组”。按照功能可分为设置时间和对象。在时间分类中，分为“假日设定”和“时间”排程： 1 、 “假日设定”显示下一年日历形式的表格，选择其中特殊的日子，对控制对象设置 除在正常运行时间之外的特殊控制规律的日期。如果在这些特殊日子的时间控制规律不同，可设置多个假日排程，然后在时间排程中分别进行连接、引用，图 9 -1 ； 第５章 排程和配方 - 2 - 假日组 图9 -1 假日排程设定 2 、 “时间”设置一周内控制（设备）对象每天的开启、停止时间及状态等参数。控制 对象按照设备进行分组，每天安排时间最多按 4 个班次进行开启、停止的监控。多个排程时间不同的设备组，可建立多个时间组与之相匹配，图9 -2 。 在时间组中为选中的假日组，安排假日的时间排程。 时间组 图9 -2 时间排程 按照被控制对象的运行条件，WebAccess 的排程设置分为“设备”和“电路群组”。 在设备组中，将电路组中定义的设备和时间组进行组合。 在电路组中，主要按照设备类型和开启、关闭时间进行分类，可以将多个监控的设备分在同一个电路组中，执行相同时间的开启、关闭和改变参数操作。 3 、 “设备”将“电路群组”和“时间”建立关联，按“时间”组中设置每天开关时间， 对“电路群组”指定的设备进行操作。一个设备组可连接多个电路群组，图9 -3 。 第５章 排程和配方 - 3 - 设备组 图9 -3 设备组 4 、 “电路...
